Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

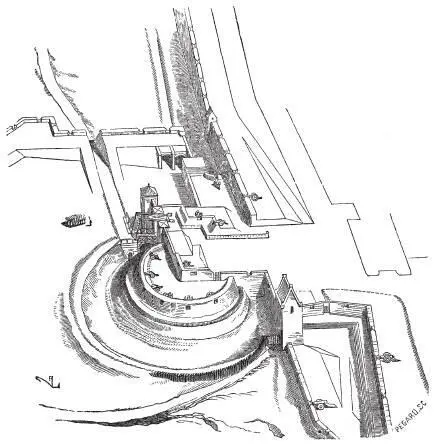

Рис. 118. Внешний вид барбикана, или бульвара, в Меце

Стены делали теперь большей протяженности, и перед воротами образовались обширные плацдармы. Таким образом, возраставшая мощь артиллерии привела к увеличению фронтальной поверхности фортификаций, которые вышли за пределы древних стен и башен, сохранявшихся из соображений экономии и по традиции. Горожане привыкли к своим старым стенам и не могли в одночасье начать смотреть на них как на совершенно бесполезные вещи; в случае необходимости их можно было переделать, пристроив сооружения временного характера. Новое искусство фортификации еще только нарождалось, и каждый инженер экспериментировал на свой страх и риск, стремясь создать не оригинальную систему, которую можно было бы сделать потом универсальной, а только сохранить старые стены родного города, окружая его рвами и валами, больше напоминавшими полевые укрепления, чем тщательно спланированную систему долговечных оборонительных сооружений.

Эксперименты военных инженеров привели к следующему результату – вокруг бульваров при воротах, спереди и позади них, очень быстро появились рвы, точно такие же, какие сооружались и вокруг некоторых бар-биканов. Перед этими рвами были насыпаны земляные валы, образуя тайные ходы. Так постепенно инженеры научились держать под контролем ходы сообщения врага.

Ощущалась также необходимость создания мощных передовых укреплений, выдающихся далеко за пределы стен, которые могли бы защитить дома и склады жителей осажденного города от обстрела. В городах, стоявших на судоходных реках и в морских портах, уже в XV веке стали сооружать вдоль берега башни (или бастилии), соединенные между собой валами, которые защищали корабли от пушечных ядер. Города Гулль (Кингстон-апон-Халл), Англия, Любек в Шлезвиг-Гольштейне, Германия, Ливорно, Италия; Бордо, Дуэ, Льеж, Аррас, Франция; Базель, Швейцария, и другие имели бастилии с пушками. Мы приводим здесь план береговых укреплений Кингстона-апон-Халл (Гулля), воспроизведенный в книге Дж. Г. Паркера (рис. 119 [89]). Что касается бастилий Любека, то они были изолированными или соединялись с твердой землей дамбами, образуя выступы большой протяженности, со всех сторон окруженные водой (рис. 120 [90]). Эти бастилии были сделаны из дерева и земли.

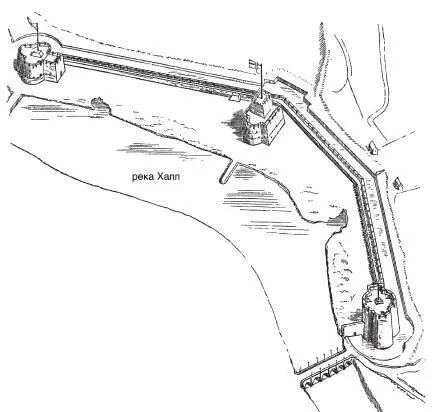

Рис. 119. Часть укреплений города Кингстон-апон-Халл (Гулль)

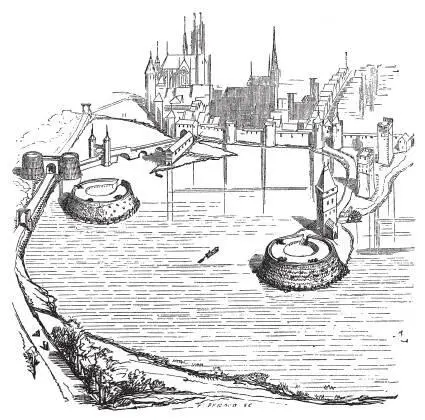

Рис. 120. Укрепления Любека

Способ защиты ворот бастионами, или бульварами круглой формы применялся во Франции со времен Карла VIII. Макиавелли в своем «Трактате об искусстве войны» в книге VIII писал: «Но… если у нас есть что-нибудь значительное (в смысле военных укреплений), то мы обязаны этим исключительно заальпийским жителям. Вы знаете, а ваши друзья могут вспомнить, как слабы были наши фортификации до вторжения Карла VIII в Италию в 1494 году».

А в официальном отчете о своем визите во Флоренцию в 1526 году, во время которого Макиавелли занимался инспекцией ее укреплений, он писал:

«Мы подошли потом к воротам Сан-Джорджио (на левом берегу Арно), и капитан посоветовал нам сделать их ниже и соорудить круглый бастион с выходом на берег, как было принято повсюду».

Мы приводим на рис. 121 общий вид Миланского замка начала XVI века. Этот рисунок поможет нам объяснить систему обороны и штурма крепостей времен Франциска I.

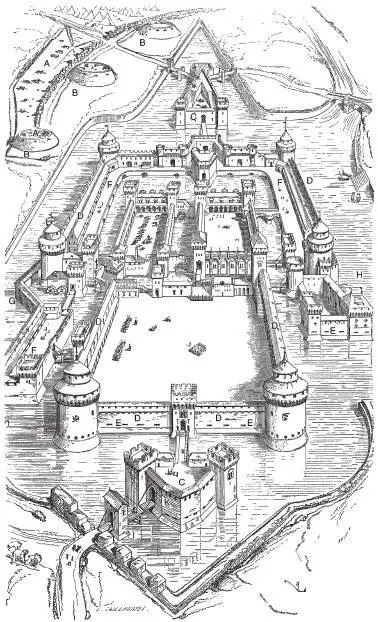

Рис. 121. Вид Миланского замка с высоты птичьего полета: А — батареи осаждающих; В — бастилии одного типа; С – бульвары, или барбиканы, фланкированные башнями; D — куртины; Е — амбразуры; F — бульвары; G — внешние укрепления; Н — донжон; I — парапеты; К — фланки

Здесь мы видим старые укрепления вперемежку с новыми, а также невероятное нагромождение башен и фортов, отделенных от стен рвами. В точке А осаждающая армия установила прикрытые габионами батареи, которые защищены бастилиями В или круглыми земляными редутами. Эти редуты занимали место современного плацдарма и держали под обстрелом подступы к батареям. Буквой С обозначены бульвары, на фланках которых стоят башни, выстроенные перед воротами. Буквой D обозначены куртины без террас, но с парапетами; на первом этаже размещены крытые батареи, амбразуры которых видны повсюду на уровне Е. Верхние этажи, имевшие машикули, были отданы в распоряжение лучников, арбалетчиков и аркебузеров. Буквой F обозначен бульвар, окружающий самую слабую часть замка, от которой он отделен заполненным водой рвом. Слева от G этот бульвар защищен хорошо фланкированным сооружением, а справа от Н – чем-то вроде донжона, укрепленного в соответствии со старыми традициями. Эти два сооружения сообщаются с замком подъемными мостами. Рвы делят замок на три части, которые могут легко полностью изолироваться друг от друга. Перед воротами I, расположенными на переднем плане, а также вдоль контрэскарпа рва тянется стена с парапетом и поперечными перемычками, которые сооружены для того, чтобы помешать врагу захватить фланк К или уничтожить его фланговым огнем. Но сразу же бросается в глаза, что все эти укрепления слишком мелкие и лишены фланков нужной протяженности. Их можно было легко разрушить, одно за другим, если осаждавшие имели много пушек, которые, уничтожив одно укрепление, тут же переносили огонь на другое.
