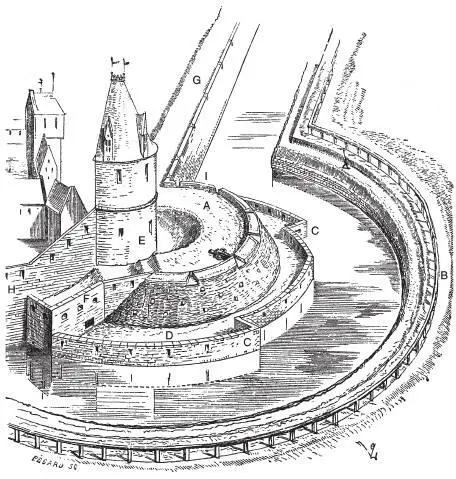

Рис. 125. Внешний вид одного из бастионов Аугсбурга: А — батарея; В — гласис; С – крытый переход; D — фоссебрея; Е — продолжение бастиона; G, Н — куртины; I — фланк бастиона

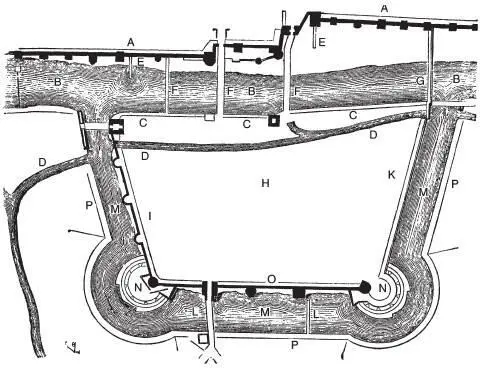

Рис. 126. План бастионов Аугсбурга: А — старая стена; В — широкий ров; С – крытый переход; D – узкая протока; Е — поперечные валы; F — мосты; G — вал, перегораживавший ров; Н — передовое укрепление; I, К — обвалованные старые стены; L — мосты; М — ров, заполненный водой; N — бастионы; О — остатки старых укреплений; Р — крытый переход передового укрепления

Разрушив батарею, установленную в точке А, и захватив вершину гласиса В, осаждающим надо было теперь отбросить защитников от крытых переходов, защищенных насыпями и палисадами. Если врагу удавалось добраться до рва, то он попадал под перекрестный огонь двух батарей, установленных на его фланках (и которые ждали, когда враг пойдет на штурм фоссебреи в точке С), а также мушкетеров, расположившихся на контрэскарпе рва.

Засыпка рва под перекрестным огнем двух батарей представляла собой операцию, сопряженную с огромным риском, а ведь после этого штурмующим необходимо было еще уничтожить артиллерийским огнем фоссебрею и ее фланки. Если противник решался штурмовать фоссебрею в точке D, приставив к ней лестницы, то попадал под огонь замаскированной батареи на втором фланке, Е.

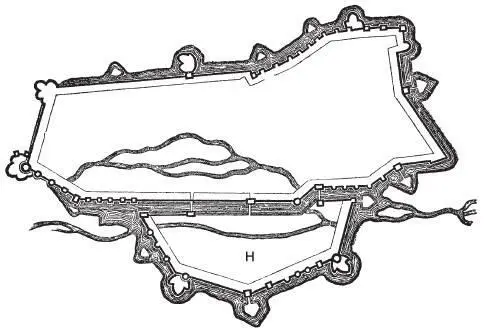

Рис. 127. План укреплений Аугсбурга

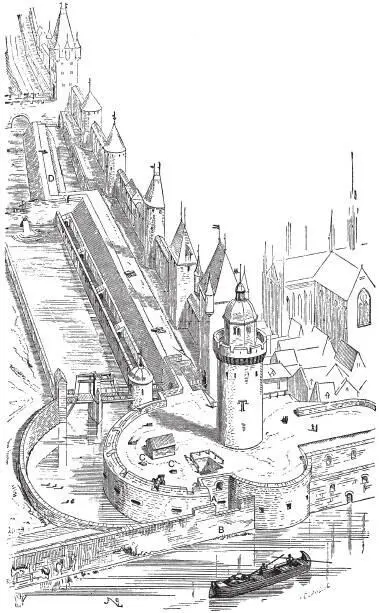

Рис. 128. Внешний вид части укреплений Франкфурта-на-Майне: А — казематированная батарея; В — маскирующая стена; С – вентиляционные отверстия; D — вал

И наконец, преодолев все эти препятствия и овладев бастионом, враг оказывался у подножия старых стен А, которые были сохранены и надстроены. На нижних этажах этих стен, скрытые бастионами, располагались пушки и аркебузы. Если же осаждающие решали форсировать ров и ворваться в город через брешь, то попадали под огонь замаскированных пушек, установленных с таким расчетом, чтобы держать под обстрелом куртины.

Чтобы добиться этого, инженеры XVI века расположили круглые бастионы с таким расчетом, чтобы они далеко выдавались за поверхность куртин и образовывали углы, в которых были пробиты амбразуры для пушек (рис. 128) [92]. Однако горжа А бастиона не должна была быть слишком узкой (рис. 129), поскольку узкую горжу очень трудно защищать, если враг, захватив бастион, делал попытку прорваться дальше.

Рис. 129. План одного из бастионов

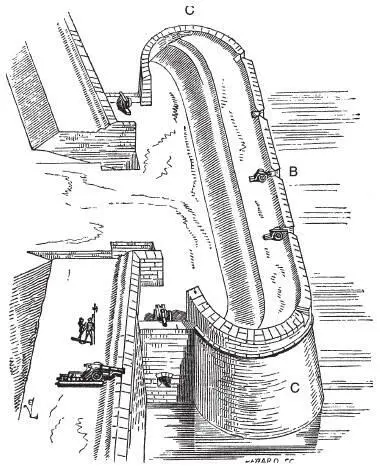

Рис. 130. Внешний вид орийона, или прямоугольного бастиона: В — прямой участок стены; С – закругленные концы бастиона

Мы уже убедились, как трудно было в эпоху, предшествовавшую появлению артиллерии, отбросить колонну врага, узкую, но длинную, которая врывалась на парапет стены, и это при том, что на этих парапетах можно было разместить солдат в количестве достаточном, чтобы отбить штурм (см. рис. 21). Когда же появилась артиллерия, которая стала пробивать в бастионах и куртинах бреши большого размера, колонны атакующих стали не только длинными, но и широкими по фронту, поэтому защитникам надо было противопоставить ему фронт, по крайней мере, одинаковой с ними ширины. Узкая горжа старых круглых бастионов, хотя и хорошо защищенная изнутри валами, в стремительном порыве штурмующих легко оказывалась перерезанной. Этот недостаток узких перешейков-горж был вскоре замечен, и вместо круглых бастионов инженеры стали сооружать вытянутые по фронту В с закругленными концами С, которые получили название орийонов [93].

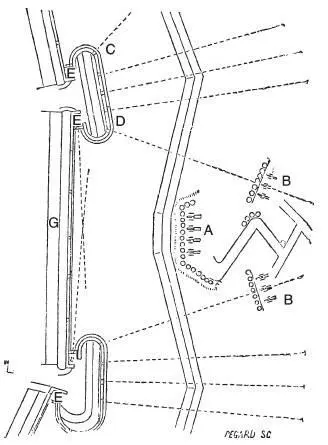

Рис. 131. План орийонов: А — осадная артиллерийская батарея, задача которой – пробить в стене брешь; В — осадные батареи; С, D — прямые стены бастионов; Е — боковые батареи; G — брешь
