Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

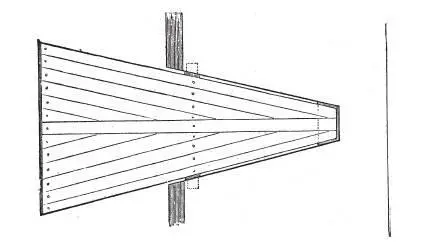

Рис. 138. План амбразуры в Нюрнберге

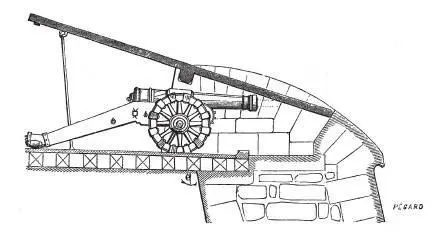

Рис. 139. Вид этой амбразуры в разрезе

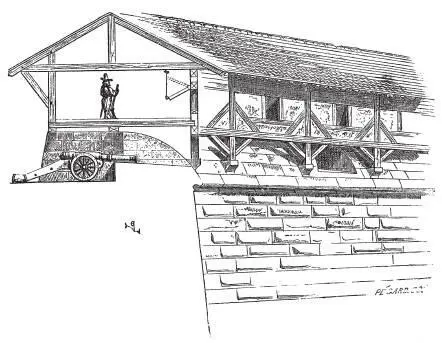

Рис. 140. Внешний вид парапета с хордой в Нюрнберге

Помимо амбразур, большой интерес почти на всем своем протяжении и, главным образом, там, где стены были относительно доступны для штурма, представляют парапеты куртин и бастионов города Нюрнберга, которые были сооружены под руководством Альбрехта Дюрера (рис. 140). В них были сделаны амбразуры для пушек, над которыми возвышались хорды из дерева или имевшие каркас, как у фахверковых домов. В этих хордах размещались аркебузеры и даже лучники (которые еще существовали в то время).

Эти хорды закрывали пушки подобно тому, как твиндеки на линейных кораблях (напомним, что книга написана в середине XIX в. – Примеч. ред. ) закрывают артиллерию, расположенную на нижней палубе. Это хорошо видно на разрезе парапета сбоку. Бойницы хорд имели ставни, которые открывались внутрь, защищая аркебузеров от ядер и стрел противника, разместившего свои пушки и лучников на вершине гласиса.

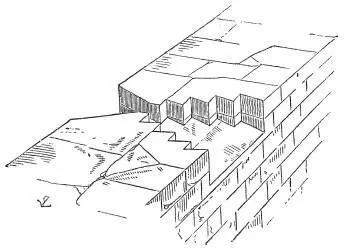

Рис. 141. Амбразура с уступами

Рис. 142. Внешний вид и план амбразуры

Рис. 143. План другой амбразуры

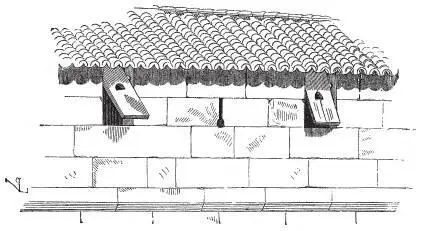

Рис. 144. Крытый переход с бойницами, которые прикрыты ставнями, и щелями для лучников

Во Франции в открытых батареях иногда делали амбразуры в виде каменных уступов, которые должны были задерживать ядра и пули врага (рис. 141), не позволяя им соскальзывать вовнутрь. Амбразуры же крытых батарей долго сохраняли свою первоначальную форму, то есть имели только круглое или овальное отверстие и смотровую щель. И только в конце XVI века их стали расширять сзади, причем это расширение доходило до середины стены каземата. Стены имели толщину от 6 до 7 ярдов (от 5,5 до 6,4 м), и узкая часть амбразуры, в которую вставляли дуло орудия, очень быстро разрушалась под действием пороховых газов, поэтому амбразуры вскоре приобрели форму, изображенную на рис. 143.

Зато бойницы долго сохраняли свою первоначальную форму, а для лучников делали простые конические отверстия в стене со смотровыми щелями и без них [97].

Бойницы крытых переходов имели нависавшие над ними ставни, в которых проделывали отверстия. Через них стреляли как из пушек, так и из аркебуз, как показано на рис. 144. На этом рисунке изображена верхняя часть куртины в Нюрнберге (XV век). Иногда амбразуры для пушек дополнялись бойницами (боковыми или нисходящими) для мушкетеров, как показано на рис. 145 [98].

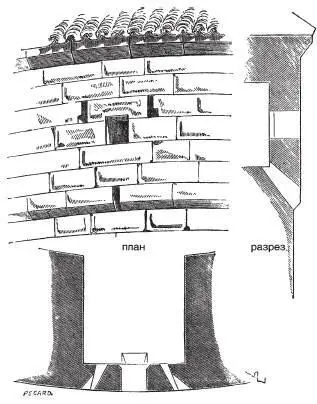

Рис. 145. Внешний вид, вид в разрезе и план амбразуры с бойницами для мушкетов

Кроме того, иногда делали амбразуры для небольших пушек вроде фальконетов или тех больших аркебуз, которые устанавливали на валах и которые можно увидеть в музеях Франции и Германии. Большое число таких аркебуз сохранилось в арсенале города Базеля (Швейцария).

В качестве примера подобных амбразур можно привести амбразуры башни ворот Лауфер в Нюрнберге, которые весьма необычны и заслуживают особого внимания. Эта башня прекрасно сохранилась, и в ней осталась большая часть ее оборонительных сооружений, созданных в середине XV века. Отверстия амбразур (рис. 146) представляют собой вытянутые по высоте прямоугольники, которые позволяли вести навесной огонь и обстреливать днище рва и гласис. Это отверстие проделано в толстом деревянном цилиндре, который поддерживали в вертикальном положении железные обручи и стержни. Прямоугольное отверстие имеет ширину 4,5 дюйма (11,43 см) и высоту 9,25 дюйма (23,5 см). Этого было достаточно для того, чтобы пролетело ядро. Когда пушку перезаряжали, цилиндр поворачивался вокруг своей оси и полностью закрывал артиллеристов.
