Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

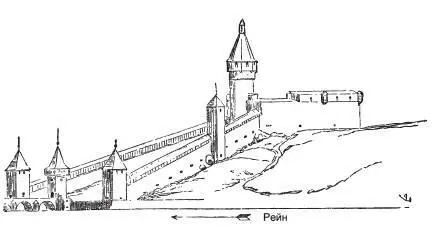

Рис. 99. Укрепления, расположенные перед мостом через Рейн в Шаффхаузене

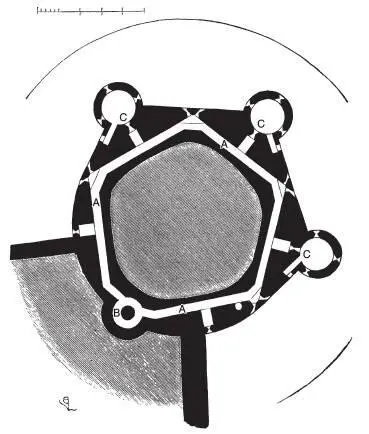

Рис. 100. План цитадели Шаффхаузена: А — крепостная стена; В — спиральный подъем; С – амбразуры

Цитадель или, скорее, большой бульвар, который венчает холм, имеет три яруса батарей, две из них находятся в помещении, а одна – под открытым небом. Самая нижняя батарея расположена чуть выше днища рва, который очень глубок (см. план крепости на рис. 100). На стену, образующую пятиугольник и снабженную парапетом, можно подняться по пологому спиральному пандусу (наклонному подъему) В, который позволял поднимать на стены пушки. На всех углах стены, ширина которой составляет 6 футов 6 дюймов (1 м 98 см), расположены косые амбразуры для пушек, державших под прицелом ров. Перед сторонами пятиугольника расположены три небольших изолированных бастиона, внешний вид которых представлен на рис. 101. Предположим, что осаждающим удалось разрушить один из бастионов с помощью батареи осадных пушек, которую они установили на контрэскарпе рва (ибо крыши этих бастионов располагались на уровне контрэскарпа и снаружи были совсем не видны), но в крепость им все равно ходу не было. Эти бастионы были полностью изолированы и сообщались только со рвом, кроме того, в них имелись амбразуры С для пушек, расположенных рядом с выкружкой крепостной стены (рис. 100), так что огонь по бастионам только помогал обнаружить батареи противника. Эти сооружения были построены из камня и имели куполообразную крышу с коническим фонарем, у основания которого были проделаны вентиляционные отверстия, через которые выходили пороховые газы.

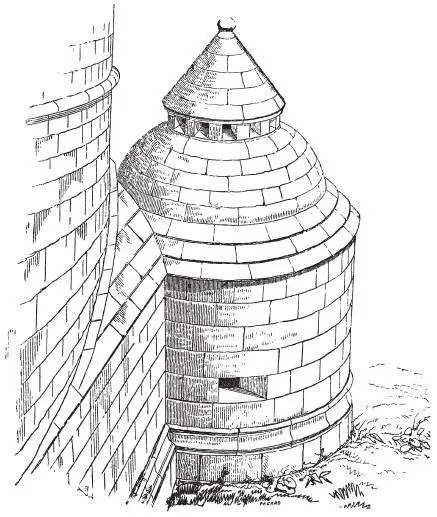

Рис. 101. Внешний вид одного из бастионов Шаффхаузена

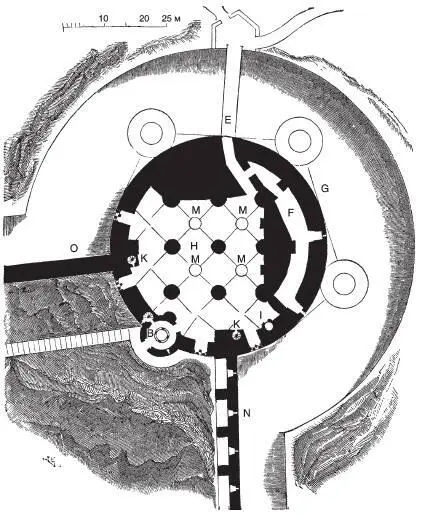

Рис. 102. План второго этажа цитадели Шаффхаузена: В — спиральный подъем; Е — подъемный мост; F — казематированная батарея; G — внешняя стена; Н — сводчатое помещение или большой зал; I — колодец; К — небольшие винтовые лестницы; М — открытые люнеты; N, О — куртины

Второй этаж (рис. 102), на который поднимались по тому же пологому спиральному подъему В, который опирался на четыре колонны, снаружи имеет совершенно круглую форму. За пределы угла выступает только башня с пологим подъемом – она стоит на берегу реки. На противоположной стороне крепости, в точке Е, расположен подъемный мост, перекинутый через ров. Здесь архитектор посчитал нужным сделать стену крепости исключительно толстой, и не без причины, ибо только в этой точке она могла подвергнуться обстрелу с соседних высот, и только здесь враг мог надеяться пробить брешь. Справа от бульвара, выше по реке, откуда вполне можно было ожидать нападения, расположена (в каземате) батарея F, отделенная от главного зала толстой кирпичной стеной.

Поэтому брешь, пробитая в стене G, еще не давала врагу доступа в крепость. Н – огромный зал, стрельчатые своды которого опираются на четыре массивные цилиндрические колонны. Стены этого зала имели четыре амбразуры – две из них выходили на куртины, спускавшиеся к реке, а две другие – во внутреннюю часть треугольника. Помимо вентиляционных отверстий над каждой амбразурой в сводчатом потолке большого зала проделано четыре огромных люнета М, диаметром почти 3 ярда (2,7 м). Через них в башню поступал воздух и свет, а также быстро улетучивались пороховые газы. Буквой I обозначен колодец, К – две небольшие винтовые лестницы, поднимающиеся с первого этажа. На рис. 103 мы приводим изображение одной из амбразур большого зала, которые позволяли пушкам малого калибра стрелять по всем направлениям, не выдавая при этом ни себя, ни тех, кто их обслуживал.

На рис. 104 приведен план верхнего этажа или боевой площадки, парапет которой имел 10 амбразур для пушек и 4 башенки, расположенные на равном расстоянии друг от друга по окружности крепости. Они имели горизонтальные и нисходящие бойницы для аркебузеров.

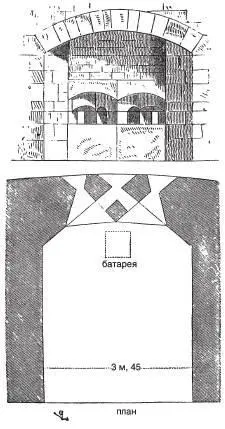

Рис. 103. План и вид в разрезе одной из амбразур большого зала
