Эжен Виолле-ле-Дюк - Крепости и осадные орудия. Средства ведения войны в Средние века

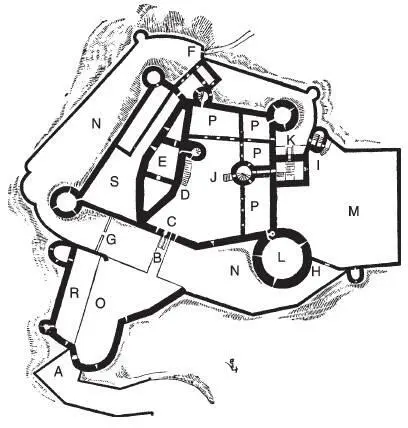

Рис. 87. План замка Бонажуиль: А — внешний подъемный мост; В — второй подъемный мост; С – ворота; D — лестница; Е — донжон; F, G, Н — ворота; I — лестница; J – винтовая лестница; К — подвесной мостик; L — круглая башня; М — площадка; N — ров; О — площадка для парадов (плацдарм); Р — казармы; R — конюшни; S — внешние укрепления

Подъемный мост ведет к передовым укреплениям, которые строители расположили с таким расчетом, чтобы держать нападающих под фланговым огнем. Точкой О обозначен плацдарм, а точкой R – вероятно, конюшни. От замка передовые укрепления отделяет широкий ров, через который перекинут второй подъемный мост В. Он ведет к воротам с узкой дверцей С. С донжона Е, который имеет необычную форму, хорошо просматриваются все окрестности и внешнее укрепление S. Буквой Р обозначены жилые помещения, в которые можно было пройти по прекрасной винтовой лестнице J. Буквой D обозначена лестница, ведущая в донжон, вход в который располагался на некоторой высоте над землей. S – сооружение, отделенное от замка донжоном. Когда оба моста были подняты, в замок можно было попасть только через ворота F, пробитые в стене внешней линии укреплений. Далее надо было идти по дну рва N, пройти вторые ворота G, расположенные в центре поперечного вала, а потом третьи ворота Н, которые вели на широкую площадку М. Затем надо было подняться по лестнице I и пройти по небольшому мостику К. Наконец, мы подходим к широкой красивой лестнице, соединяющейся с внутренней лестницей J узким и темным коридором, по обеим сторонам которого в стенах пробиты бойницы. Большая лестница оканчивается на первом этаже (на высоте нескольких футов от земли) во внутреннем дворе, верхняя часть образует большую квадратную башню.

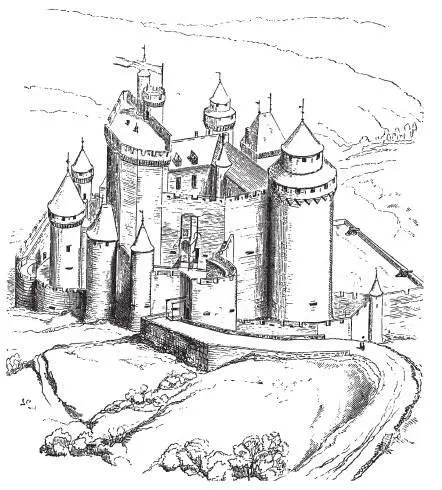

Рис. 88. Вид замка Бонажуиль с высоты птичьего полета

Мы находим в этом замке все те уловки, которые использовали строители старых феодальных замков для маскировки входов и затруднения доступа к ним. Но появились уже и новшества – во-первых, передовые укрепления с площадкой М сильно выступают за пределы замка, благодаря чему можно было держать под обстрелом большие площади. Во-вторых, на уровне контрэскарпа рвов или верхней части внешних стен на первых этажах куртин и башен были пробиты амбразуры для пушек. Сами башни стоят почти изолированно, что позволяло более эффективно обстреливать с них подступы к стенам. Насколько мы можем судить по проемам дверей в этих башнях, пушки, объединенные в батареи, не могли быть большого калибра. Стены и башни наверху снабжены парапетами с бойницами и машикулями, но зубцы парапетов, сохранившиеся до наших дней, имеют бойницы такой формы, что сразу становится ясно, что они были сделаны для пушек. Мы приводим здесь общий вид замка со стороны входных ворот (рис. 88). Мы видим, что в нижних этажах зданий пробиты амбразуры для артиллерии, что они повторяют все изгибы поверхности и позволяют держать под обстрелом передовые укрепления. Что касается укреплений в верхней части башен, то они точно такие же, какие использовались в XIV веке. Таким образом, все свидетельствует о том, что это замок переходного периода, и задачу укреплений этого периода можно выразить следующей формулой: держать под обстрелом дальние подходы к замку и его передовые укрепления с помощью настильного огня артиллерии и не давать осаждающим подняться по лестницам на стены, обстреливая их с парапетов и машикулей, расположенных в верхней части высоких башен и куртин, согласно старым принципам ближней защиты.

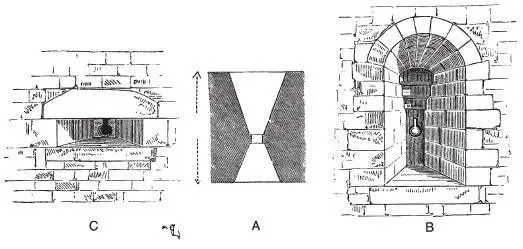

На рис. 89 показано строение амбразур замка Бонажуиль. Через отверстие амбразуры, над которым расположена щель для прицела, могло пролететь ядро и больше ничего.

Рис. 89. Амбразура замка Бонажуиль: А — план; В — отверстие амбразуры изнутри; С – внешний вид

Однако этих изменений все равно было недостаточно, чтобы противостоять артиллерии осаждающих. Расходящийся огонь нескольких пушек, установленных на первом этаже башен и куртин, почти не наносил ущерба осадным батареям, которые состояли из нескольких пушек, установленных в одном месте. Послав одно ядро, защитники получали в ответ двадцать; укрепления не могли устоять перед залпами, которые били в одну точку и превращали их в руины задолго до того, как пушки осажденных могли нанести какой-нибудь ощутимый урон врагу. Когда инженеры убедились в недостатках старой системы фортификации, они поступили так, как это было принято в те времена, – занялись исправлением деталей. Старая система сохранилась, но строители пытались придать укреплениям большую мощь. Они начали с усовершенствования башен, которые стали теперь строить не такими высокими, как раньше, но гораздо большего диаметра, выдвигая их при этом все сильнее и сильнее вперед. Отказавшись от изолированных укреплений, строители оставляли башни открытыми с внутренней стороны, чтобы в них можно было устанавливать более мощные пушки. Башни имели теперь больше боковых амбразур, расположенных ниже уровня рвов, благодаря чему рвы можно было простреливать по всей длине. В нижних этажах устанавливали пушки, которые прикрывали огнем куртины в то время, когда противник форсировал ров. С верхних этажей обстреливали окружающую местность на как можно большем расстоянии.
