Очень интересны для изучения укрепления города Лангр – по ним можно проследить, какие новшества для защиты крепостей появились в XV и XVI веках (рис. 90) [82].

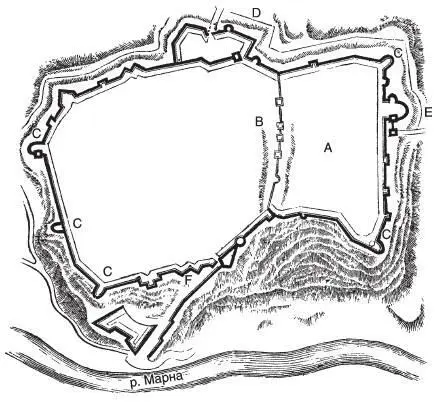

Рис. 90. План крепостных стен города Лангр: А — часть города, пристроенная позже; В — поперечная стена; С – башни; D — передовые укрепления; Е — вторые ворота; F — третьи ворота

Лангр был основан римлянами, а та часть города, которая обозначена на плане буквой А, была пристроена в начале XVI века к крепостным стенам, сооруженным еще римлянами. От них остались ворота, довольно хорошо сохранившиеся. Стены Лангра, пережившие столько переделок, были почти полностью перестроены при Людовике XI и Франциске I, а в конце XVI – начале XVII века усилены сооружениями, возведенными в соответствии с системой, принятой в то время. Только после того, как появились пушки, были сооружены башни С, которые должны были защищать куртины. Эти башни имели две параллельных стены, соединенные полукругом. Город Лангр построен на плато Лангр, возвышающемся над рекой Марной и всей окружающей местностью. К городу можно подойти только со стороны D, где в XVI веке было воздвигнуто передовое укрепление [83].

Вторые ворота Е хорошо защищены массивной круглой башней (или бульваром) с двумя крытыми батареями, расположенными в двух залах. Своды этих залов опираются на центральную цилиндрическую колонну. В другой башне на противоположной стороне имеется спиральный пандус, или наклонный въезд, по которому на боевую площадку, венчавшую большую башню, поднимали пушки. Третьи ворота F выходят на Марну и защищены земляными валами, сооруженными в конце XVI века. На рис. 91 мы приводим план первого этажа большой башни или бульвара, защищавшего ворота Е, а на рис. 92 – план ее второго этажа.

Рис. 91. План первого этажа большой башни в Лангре

Рис. 92. План второго этажа большой башни

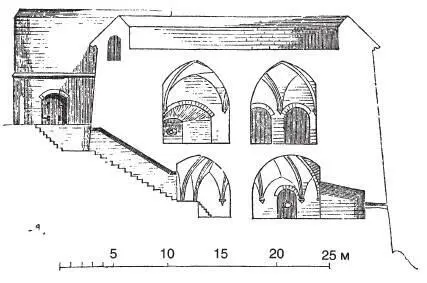

Рис. 93. Башня в разрезе. Лангр

На плане второго этажа (рис. 92) видно, что амбразуры пушек расположены таким образом, чтобы можно было держать куртины под перекрестным огнем. На рис. 93 приводится разрез этого бульвара (башни), на вершине которого можно было установить барбетную батарею. Мы приводим план (рис. 94) еще одной башни (бастиона) Лангра, которая, как и вышеописанный бульвар, была сооружена в начале XVI века. Эта башня, построенная на крутом склоне, является самым настоящим бастионом, ибо на каждом ее этаже можно было разместить до пяти орудий. От точки С мы спускаемся по лестнице с четырьмя пролетами. Перед амбразурами Е, F, G также имеются ступеньки, что позволяет этим амбразурам располагаться снаружи на одном уровне над поверхностью земли. Лестница широкая и не крутая – по ней легко можно было поднять или спустить пушки. Стены башни были очень толстыми (около 21 фута – 6,4 м), чтобы противостоять артиллерии врага.

Рис. 94. План одного из бастионов Лангра. Начало XVI в.

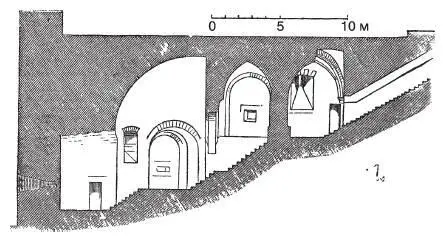

Рис. 95. Бастион в разрезе по линии CD плана (рис. 94)

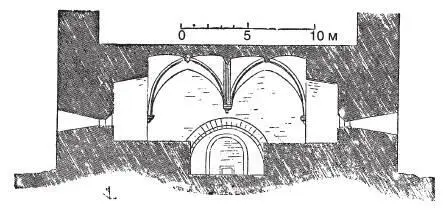

Рис. 96. Бастион в разрезе по линии AB плана (рис. 94)

Первый пролет стены поддерживается четырьмя сводами, опирающимися на одну колонну; арка, соединяющая два конца поперечной стены, делит зал на две части. Вторая часть имеет крестовый свод (см. продольный разрез этой башни-бастиона по линии CD (рис. 95) и поперечный (рис. 96) – по линии AB плана).

Амбразуры F и G (рис. 94) снаружи закрывались ставнями, а пороховые газы выходили через вентиляционные отверстия Н. В двух небольших помещениях I, вероятно, хранился порох. Эта башня изначально имела наверху боевую платформу и парапет с бойницами, позади которого можно было расположить пушки или аркебузеров, однако эта часть башни уже давно перестроена. Барбетная батарея, расположенная на крыше, возвышалась над парапетом прилегающих куртин примерно на метр – еще один пример живучести средневековых традиций, согласно которым башни должны были всегда быть выше стен [84].
