Наталия Беляева - Творений нетленная сила (Секреты золотого руна)

Протрепывание сырья совершается тут в три приема: вначале расщипывается, дважды встряхивается и выколачивается.

Деревянная поверхность барабана сплошь покрыта овальными изогнутыми зубьями, которые чередуются по 3–4 на 1 кв. дециметре. По размерам и форме зубья барабанные и на питающих валиках подобны. У ветрянки, выбрасывающей обработанный материал, четыре крыла, к каждому по краям крепятся кожаные зубчатые полосы. Эти эластичные зубья, проникнув в гарнитуру барабана, захватывают и снимают шерсть с его изогнутых зубьев. Для того ветрянка должна вдвое превосходить по скорости барабан.

От несчастных случаев и аварий на машине предусматривается специальное устройство, которым можно было бы самостоятельно выключать питание агрегата.

От пыли питающую пару и барабан закрывают сплошным колпаком из жести, оставляя у ветрянки отверстие для выдачи протрепанного сырья.

Задумывалась машина в основном для рыхления и очистки клочковатой, не самого лучшего сорта тонкой шерсти, но она успешно обрабатывает и полугрубую.

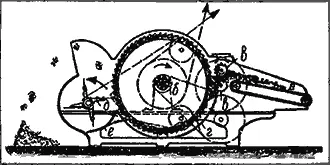

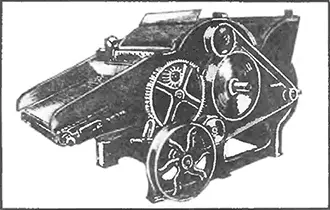

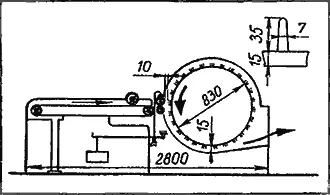

Однобарабанная трепальная машинас изломанной линией колков(рис. 76, 77, 78). Рабочий процесс сходен с теми, о которых было рассказано выше. Настеленную на питающую решетку шерсть плотно зажимает рифленый предохранительный валик г и передает нагруженной питающей паре б, в. Как только сырье оказывается между питающей парой и барабаном а, его растаскивает, разделяет расщипывает гарнитурой барабана и зубьями валиков и до выброса из машины проносит по гладкой мусорной решетке. Колки барабана не достают решетки на 15 мм.

Питающую решетку собирают из деревянных планок, закрепив их на четыре бесконечных ремня. Рабочая ширина решетки 1100 мм, длина 3000 мм. Полотно надето на два валика д, на каждом — по 4 муфты, которые на общей оси прикрепляют болтами. Диаметр муфт 136 мм. Чтобы не провисало, полотно поддерживают поперечным стержнем.

Питающую пару из верхнего рифленого и гладкого нижнего цилиндров отделяет от барабанных колков расстояние в 10 мм. Когда проходят жгуты шерсти разной величины, шейки верхнего цилиндра перемещаются в своих направляющих. Наименьший просвет между цилиндрами исчисляется в 3 мм при диаметре самих цилиндров 75 мм. Дополнительное давление на шейке верхнего валика создает обычная система рычагов первого рода.

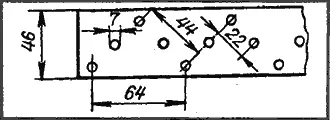

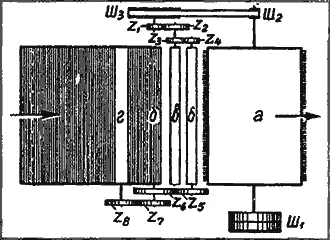

Барабан машины монтируется из 5 крестовин, на валу. На крестовины привинчивают болтами 23 металлические планки с прямыми коническими колками. Днища барабана застилают листовой жестью. Поверхность его по уровню планок заделана деревянными прокладками. На каждой планке по ломаной линии сидят около 70 колков с закругленными остриями. Рабочая длина колка 35 мм, толщина 7 мм. Диаметр барабана по планкам — 830 мм, по гарнитуре — 900 мм. Ширина барабана 1200 мм. Диаметры предохранительного валика г 110 мм, валика питающей решетки д — 140 мм. Размеры шкивов (рис. 76): ш 1— 470, ш 2— 80, ш 3— 450 мм. Число зубьев у шестерен: z 1— 25, z 2— 130, z 3— 16, z 4— 16, z 5— 30, z 6— 84, z 7— 64, z 8— 39.

Мусорную решетку располагают под барабаном между питающей парой и выпускным отверстием. Верх машины под плотным съемным футляром.

Любую из конструкций осваивают в работе и прилаживают к основному виду сырья. Для трепания, допустим, длинных полугрубых шерстей в приемной паре совмещают два рифленых цилиндра. На барабане располагают по 10 планок с двумя рядами граненых колков в каждом. Прямые колки стачивают под углом 45° и усаживают на планках в шахматном порядке. Выбирают колки высотой 50 мм, делая расстояние между смежными колками одного ряда 60 мм.
