Машина размером 3300×2250 мм потребляет 2,2–3 кВт.

Иногда в подобного типа двухпроцессном волчке нижний валик питающей пары заменяют желобком, огибающим и прижимающимся к верхнему валику. Желобок образуется верхними концами двухплечных рычагов. На нижние концы этих рычагов укреплены грузы так, что их предельное положение ограничивает опорная подставка. Находят, что такое усовершенствование делает более качественным процесс обработки. Шерсть испытывает определенное давление со стороны верхних концов рычагов. Этим давлением она оказывается прижатой к верхнему валику. Рычаги действуют все по отдельности, поэтому по всей ширине верхнего питательного валика одинаковое давление на волокна, которые он подвигает к зубьям барабана. Равномерно сдавленная и зажатая у входа в бункер шерсть разрыхляется в одинаковой степени по всей ширине питательного прибора и по всей массе сырья.

Число колков на барабане меняют с учетом особенностей партии материала. Чем тоньше шерсть, тем колков должно быть больше.

Такие машины могут применяться не только для рыхления и очистки шерстей хорошей тонины, но и для их смешивания, подработки гребенных оческов, отходов кардного чесания. Помимо этого, они могут разделять волокна шерсти, окрашенной в массе, и удалять из нее красильную пыль.

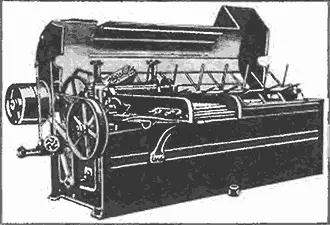

Двухпроцессный волчок с наклонными лопастями вала(рис. 69).

В сравнении с предыдущей конструкцией здесь по-иному происходит подача шерсти на рабочий стол — питающую решетку, а также своеобразно располагаются барабанные била.

Сырье подводится к паре заборных валиков. Верхний прижимается к нижнему особыми пружинами. Нижний валик лежит в неподвижных подшипниках, а верхний — в подвижных. Вот на них и давят пружины, установленные с обеих сторон питающей решетки. Решетка состоит из деревянных планок.

Перед приемными валиками помещают еще один — предохранительный. Он избавит от травм руки неосторожного работника. За питательными валиками к основному валу машины жестко крепится четырехлопастное било — барабан с четырьмя лопастями и на них наклонно расположенные планки. На каждой планке — по 4 ряда стальных конических колков. Колки почти доходят до приемных валиков, значит, у агрегата положительная разводка.

Сырье, минуя питающую решетку, подходит к нагруженной приемной паре и, выбравшись из зажима между питательными валиками, оказывается под ударами лопастей барабана и их колков. Эти стальные зубья встряхивают шерсть, разбирают, раздвигают, растаскивают из пучков отдельные мелкие волокна, пушат и разрыхляют их, проволакивают клочки по мусорной решетке — оседают, вытрясаются пыль, песок, грязь, нецепкие растительные остатки. Под колосниками стоит вентилятор для уборки пыли и мелких примесей.

Вал машины с наклонными лопастями и спирально расположенными билами покрыт сверху сплошным деревянным кожухом. Воронки для загрузки рыхлого сырья, как в предыдущей конструкции, нет. Выход для протрепанного материала предусмотрен с той же стороны, что и питающая решетка. Конструкция хорошо зарекомендовала себя в первичной обработке — рыхлении и очистке — шерстей тонких, полутонких и не очень свалянных грубых.

Диаметр приводного шкива 300 мм, ширина 100 мм. Размер волчка 3250×1700 мм. Агрегат потребляет 2,2 кВт электроэнергии.

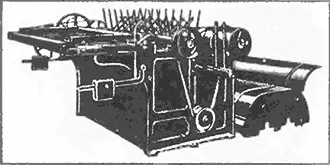

Выколачивающий волчок(рис. 70). «Специальность» его довольно узкая. Он не производит расщипывания сырья. Предназначен в основном для очистки и рыхления. Обе эти операции повторяются много раз в одном цикле. Между нагруженной питающей парой и билами первого вала, между билами двух валов, между билами обоих валов и мусорной решетки, которая под валами, сырье претерпевает атаку за атакой и преображается в легкую рыхлую массу.

Сверху на машине — отъемный деревянный футляр. В нем сделана загрузочная воронка для сырья, которое нуждается только в очистке и уже довольно разрыхленное. Под мусорной решеткой ставят либо ящик, либо вентилятор, выводящий пыль и мусор из машины.

Рабочая длина валов с билами 800—1200 мм. Диаметр приводного шкива 260 мм. Размер машины 1800×1400–1800 мм. Расход электроэнергии менее 1 кВт.
