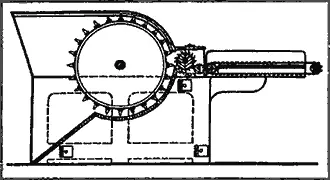

Свои достоинства присущи машинам, которые относятся к классу однобарабанных (рис. 71). В отличие от волчков в них почти не встречается расположение колков и бил по спирали. Гарнитуры укреплены на цилиндрическом барабане. Сильнее или слабее они воздействуют на сырье, благодаря подбору питающих пар и форме колков.

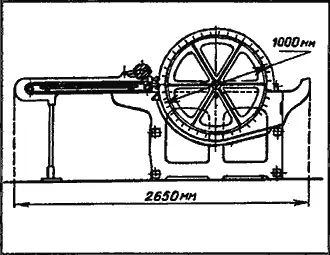

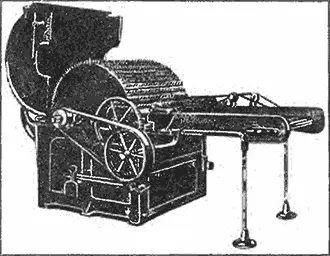

Однобарабанная трепальная машина для шерсти на гладкую пряжу(рис. 72, 73). Сырье настилают на питающую решетку. Оно уплотняется предохранительным деревянным валиком и идет к нагруженной питающей паре. Питающая пара подает материал к гарнитуре барабана. Между ними клочки разделяются на более мелкие, а затем барабан выносит их к гладкой мусорной решетке, которая, в свою очередь, препятствует движению, отчего массу встряхивает — происходит дополнительное разрыхление и очистка шерстяного сырья. Распушенная, распущенная шерсть выбрасывается из машины через выпускное отверстие в кожухе (то же самое, что обшивка, футляр, колпак, чехол, покрытие, крышка).

Питающая решетка состоит из деревянных планок, закрепленных на бесконечных ремнях, снабжена натяжным устройством. В качестве приемных валиков используются верхний рифленый и нижний гладкий цилиндры. Питающая пара получает дополнительное давление от грузов в рычажных системах. Связь между цилиндрами непосредственно через шестеренки отсутствует. Поэтому на крупные жгуты шерсти сцеп шестерен не реагирует. Никакие перебои работе узлов питания не грозят.

Если в этой машине намерены обрабатывать длинную шерсть или ее большие клочки, в систему питания добавляют вторую пару цилиндров. Тем увеличивают процесс на дополнительную операцию — рыхление, которое производят обе питательные пары. К тому же с дополнительными цилиндрами и захват шерсти, разумеется, крепче, крупные куски не вырываются при расщипывании колками барабана.

Барабан машин представляет собой стальной вал с закрепленными на нем четырьмя чугунными крестовинами. Поверхность барабана по крестовинам сплошь обшита жестью. И на этом жестяном валу разместились 39 металлических планок, к крестовинам прижатых болтами. На каждой планке в один ряд усажены прямые конические колки, стальные, со шлифованными остриями, пропущенные сквозь планку и запаянные в ней.

Вал барабана устанавливается в простых или шариковых подшипниках, снабженных кольцевой смазкой.

Сверху барабан покрыт железным колпаком. Это откидное покрытие достигает питающей пары и у выпускного отверстия имеет ось вращения. Диаметр барабана по колкам — 1000 мм. Рабочая длина колков 40 мм. Ширину барабана делают 800, 1000 или 1200 мм.

Мусорная решетка выглядит как гладкий лист железа с круглыми отверстиями, которые располагаются в шахматном порядке. Место решетки — под барабаном, и она выгнута по его образующей, одним концом закреплена у питающей пары, а другим — у выпускного отверстия.

Длина машины 2650 мм, ширина ориентирована на ширину барабана — 1700, 1900 или 2100 мм. Приводные шкивы независимо от параметров барабана ставят диаметром 300 мм и 100 мм в ширину. Эта конструкция потребляет от 2,5 до 4,5 кВт электроэнергии.

Созданная для рыхления, очистки и смешивания благородных сортов шерсти, она годится также для других операций. Может, например, разрыхлять и смешивать хлопок, шерстяные, бумажные, льняные и джутовые отходы и подобные им волокнистые материалы, которые предназначаются для аппаратного прядения.

Однобарабанная трепальная машина французской конструкции(рис. 74, 75). С питающей решетки а (рис. 75) из деревянных планок шерсть подводится к паре приемных валиков б с зубьями, изогнутыми в направлении, противоположном их движению. Питающая пара переносит материал к зубьям барабана в, изогнутым по направлению его движения. Каждый со своей стороны — валики и барабан — энергично хватают и отщипывают волокна, а зубья тех и других растаскивают клочки с собой. После этого расщипывания барабан с ударом проволакивает сырье по мусорной решетке г. Примеси не удерживаются, проваливаются сквозь колосники. Шерсть же после встряски рыхлится еще больше. Пройдя столкновение с мусорной решеткой, изогнутые зубья барабана держат на себе распушенные волокна и, двигаясь дальше, подводят обрабатываемый материал к ветрянке д (эту деталь зовут также крылаткой, ветренницей, косяком и т. п.). Крылья ветрянки касаются барабанной гарнитуры, опережая барабан по скорости, сбивают с его гарнитуры шерсть, еще раз рыхлят и удаляют из машины. Примеси, вылетающие от этого столкновения, падают на вторую мусорную решетку е, та находится под ветрянкой.
