Диаметр приводного шкива 450 мм, его ширина 65 мм. По габаритам машина занимает площадь 1200×1800 мм. Она потребляет 1,5 кВт электроэнергии.

С помощью такой конструкции, бывало, делали очистку шерстяных, вигоневых, хлопчатобумажных отходов, сдира и выпадов с кардочесальных аппаратов, подмета прядильных отделений фабрик, в чем вместе с мусором содержалось еще немало волокон, их обрывков и концов.

Двухпроцессные волчки.Спиральным волчкам и трясилкам, которые проглатывали в свои чрева любое сырье, «переварить» удавалось не всякое. Они не могли доводить до полного разрыхления клочковатый и свалянный материал даже длительным повтором одной и той же операции. И тогда волчки усовершенствовали на два процесса, усилив расщипывание волокон. Достигается оно между нагруженной питающей парой и косо расположенными планками барабана. На планки в один-два ряда крепят шлифованные короткие конические колки, которые не впиваются жалом в шерстяную массу, а легонько, частотой прикосновения будоражат, рыхлят, встряхивают и выколачивают. И самое главное — не ущемляют волокон.

Медленно, но верно одолевает шерсть путь по спирали барабана. Отделение слоя за слоем, расщипывание чередуется с выколачиванием о мусорную решетку, пока на конце машины, противоположном от питающей пары, била не выбросят разрыхленное сырье через выходное отверстие. Шерсть великолепно протрепывается, оставляет на мусорной решетке значительную часть пыли и малоцепкого сора. Исключение составляют лишь полугрубые и свалянные клочки, им недостаточно такой деликатной обработки. Двухпроцессные волчки хорошо справляются с разрыхлением и очисткой неклочковатых тонких и полутонких шерстей. В свое время подобные конструкции применяли для доработки отходов шерстепрядильного производства на текстильных фабриках.

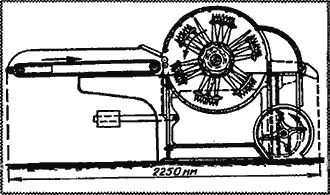

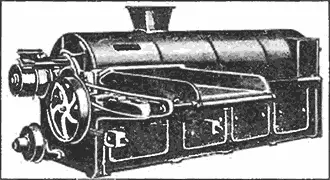

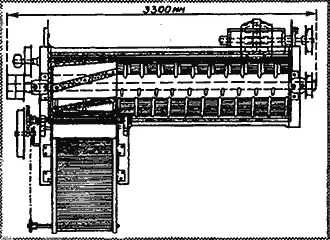

Двухпроцессный трепальный и расщипывающий волчок(рис. 66, 67, 68). Шерсть настилают руками на питающую решетку, которая подводит массу к паре питающих валиков, верхнего рифленого и нижнего гладкого цилиндров, оба из стали или железа. Верхний прижимается к нижнему с помощью грузов. От питающей пары сырье принимают прямые конические колки длиной по 30 мм. Эти колки укреплены в два ряда в шахматном порядке на планках. Планок шесть. Длиной они равны ширине питающей решетки. Каждая держится на трех спицах. На барабане планки лежат по косой линии.

Между питающей парой и колками планок из пучков шерсти отделяются, как бы отщипываются волоконца. Поднятые, словно на вилы, они уносятся с гарнитурой планок и, соприкасаясь с колосниковой мусорной решеткой, получают удар, от которого из них выпадает часть примесей. Колосники, стоящие под барабаном по всей его длине, принимают эти отбросы. Но планки на барабане лежат по косой линии, по ней и продвигается шерсть дальше, после первоначального расщипывания и встряхивания, то есть в бок, и попадает в работу бил барабана. Пять рядов бил на барабане крепко схвачены болтами. Рабочая длина бил 200 мм, расстояние между ними 175 мм, в ряду помещается по 11–12 штук. Бильная гарнитура барабана основательно трясет попавшие к ней волокна и выколачивает их при ударе о мусорную рещетку. Раз за разом разрыхленный и очищенный материал приближается к выходному отверстию, куда его наконец выталкивают крайние била барабана.

Барабан весь упрятан под кожух, который раньше делали деревянным. На стыке колковой и бильной гарнитур у кожуха предусмотрена воронка на случай, если сырье рыхлое и не нуждается в расщипывании зубьями бил первого лопастного трепала. Кроме загрузочной воронки, в кожухе еще два отверстия — для выхода протрепанной шерсти и напротив него — для притока внешнего воздуха к пылевому вентилятору. Вентилятор помещают вблизи выпускного отверстия.

Барабан волчка установлен на шариковых подшипниках. С одного конца главного вала посажены шкивы, холостой и рабочий. Перемещением ремня с помощью отводки с холостого на рабочий шкив машине сообщается движение. Диаметр приводного шкива 250 мм, а ширина — 100 мм. Питающая решетка и питающая пара начинают действовать через промежуточную ременную передачу. Диаметр питательных валиков 58 мм, вала с билами 650 мм. Рабочая ширина барабана 2500 мм, питающей решетки 600 мм.
