Решетки с круглыми отверстиями, взаимодействуя с колками барабана, участвуют в рыхлении и очистке шерсти. Но лучший эффект бывает от решеток со щелями. Сильно загрязненную и плотную шерсть целесообразнее провести через машину с прутковыми решетками. Металлические прутья диаметром 5 мм закрепляют в дугах из стальных полос или уголков с зазором 7—10 мм. Величина зазора, понятно, повлияет на качество очистки волокна при трепании. Решетки из близко расставленных прутьев моментально забивает грязь, поэтому будут кстати запасные колосники.

На характере операций сказывается и расстояние между рабочими поверхностями машинных узлов, так называемая разводка. Она считается положительной, если между рабочими органами существует просвет, отрицательную можно наблюдать у барабанов, колки которых входят друг в друга. Как нетрудно догадаться, у машины с положительной разводкой меньше шансов повредить волокна, чем при разводке отрицательной. Для немытой шерсти на трепальных машинах приняты такие положительные разводки вершин колков: 10–15; 10; 25 мм. Это соответственно между питающими валиками и первым барабаном, между обеими барабанами и от колкового барабана до колосниковой решетки.

Около трепальной машины на 1 куб. м воздуха приходится 200–250 мг пыли. Чтобы ее не разносило через неплотно пригнанную обшивку агрегата, предусматривают вытяжной вентилятор, который отсасывал бы взвесь в рукав, шланг или трубу.

Теперь рассмотрим, как взаимодействуют рабочие органы в системах различной сложности и на что они способны.

Из трепальных машин простотой устройства выделяются спиральные волчки. Основное действие, какое они производят, — встряхивание шерстяных клочков и выколачивание их, повторяемое столько, сколько понадобится для обрабатываемой шерсти. В волчках сырье рыхлят и избавляют от легкоотделимых примесей.

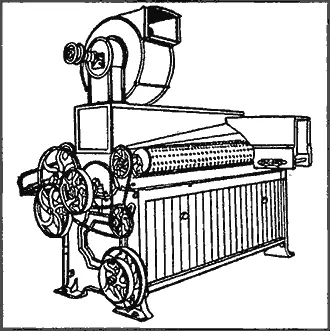

Конический волчок(рис. 60). Шерсть подают на питающую решетку, отсюда ее подхватывает игольчатый приемный валик и подводит к барабану, где она подвергается ударам зубьев конического била (барабана). Барабан сделан конусовидным. С широкой стороны диаметр 1200 мм, с узкой — 660 мм. Длина 2130 мм. Барабан состоит из двух заклиненных на коренном валу крестов, к концам которых прикреплены 4 продольные деревянные планки. Каждая планка вооружена железными зубьями, выступающими, как правило, на 15 мм над поверхностью, но иногда и больше (рис. 61). Такими же зубьями нередко усаживают и кожух машины изнутри. Притом рассчитывают, чтобы они пришлись в промежутки зубьев барабанных. Под барабаном установлена колосниковая решетка, принимающая пыль и грязь, но задерживающая шерстяные волокна. Решетку пол барабаном составляют из двух половин — удобно вынимать одну с передней, другую — с задней стороны машины.

Пыль и легкие примеси поглощает вентилятор, в данной конструкции он наверху. Под вентилятором стоит сетка, шерсть она удерживает, но не препятствует отсасыванию пыли.

Низ машины — с непроницаемой для воздуха обшивкой. Благодаря этому воздушный поток, создаваемый вентилятором, теряет силу, не доходя до решетки. И сравнительно тяжелые сорные примеси, выколачиваемые из шерсти, проваливаются вниз через отверстия колосников.

Постепенно с узкого конца барабана шерсть перемещается к широкому и выходит через отверстие сзади машины годной к следующей операции обработки.

Конический волчок занимает площадь примерно 2750×2150 мм и потребляет 2,2–2,5 кВт электроэнергии.

Сетчатый волчок(рис. 62) многократно руган за то, что не имеет приспособления для сбора пыли. Потому с ним предпочитают работать на открытом воздухе. Конструкция привлекает простотой устройства. Это горизонтальный цилиндр с боками из прочной металлической сетки. В центре цилиндра проходит вал, через который пропущено 8 металлических прутьев, закрепленных на валу под различными углами один к другому. Барабан снабжен дверкой, через нее подают и убирают обрабатываемое сырье. Грязную шерсть забрасывают в волчок, и металлические прутья, вращаясь вместе с валом, слегка встряхивают, встрепывают ее, энергично выколачивают пыль с грязью на всю площадь сетки.
