У ветрянок (B 1или В 2) оборотов:

окружная скорость:

У машины длина без козырька — 4100 мм, ширина — 2100 мм, высотой она 2000 мм.

Машину «Рвач» на фабриках часто использовали для разрыва верблюжьих и других свалков.

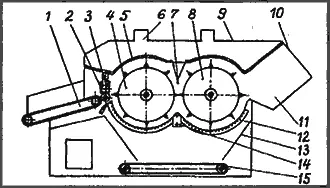

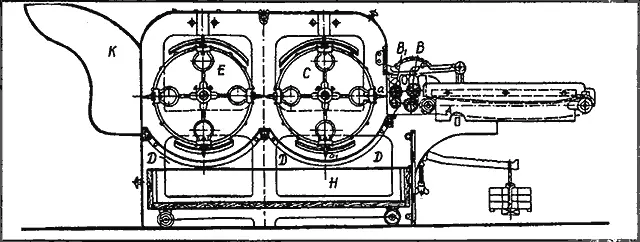

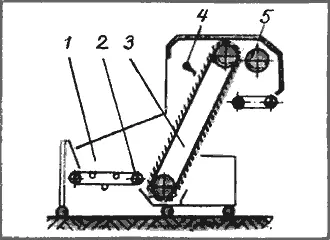

В отечественных трепальных агрегатах применяются также барабаны одинакового диаметра (рис. 86). Эта конструкция предназначена для тонкорунной, полутонкорунной шерсти, богатой жиропотом, но малопыльной. На современных фабриках работают трепальные машины тоже с двумя барабанами. Ручную подачу сырья на них давно заменили автопитателями (рис. 87). Одна из действующих ныне марок машин 2БТ—150—Ш, которая шире предшественниц и производительнее (рис. 88). Кроме того, здесь технологически улучшен процесс трепания.

Равномерный слой шерсти настилается на питательную решетку 1, движущуюся со скоростью 0,067—0,133 м/с. Питающие валики 2 (верхний рифленый, нижний гладкий) захватывают шерсть и подают ее в камеру трепания. Зажим в питающей паре создается двумя пружинами 3 и достигает 1,75 кН. Верхний валик вращается быстрее нижнего, благодаря чему обеспечивается распрямление и сдвиг клочков шерсти.

Первый барабан 4 с восемью колковыми планками вращается со скоростью 12,5 м/с, второй барабан 8 — со скоростью 14,3 м/с. Первый ударяет по клочкам шерсти, зажатым в питающих валиках, разрыхляет их на мелкие части и сбрасывает на колосниковую решетку 12, которая находится под ним, и протаскивает по колосниковой решетке. Таким образом, шерсть еще раз встряхивается и разрыхляется, некоторые примеси отделяются и через отверстия колосниковой решетки выпадают в бункер 13, откуда транспортером сор отводится из-под машин.

Потом шерсть колками первого барабана подается к колкам второго, этот барабан подхватывает ее, ударяет о призму 14 и опять проносит по колосниковой решетке к выходу 11. Разрыхленная и отчасти очищенная масса центробежной силой выбрасывается на отводящий транспортер. Козырек 10 гасит скорость сырья и изменяет траекторию его полета.

При передаче с первого барабана на второй отдельные жгуты шерсти могут задерживаться неподвижными колками 7, которые сообща с колками второго барабана разрыхляют волокна дополнительно.

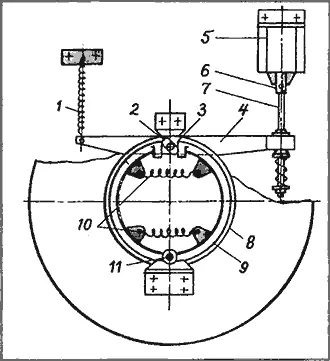

Над барабанами установлена перфорированная перегородка 5, а сверху машина покрыта кожухом 9. Через два патрубка 6 в нем отсасывается пыльный воздух. Для остановки машины после выключения электродвигателя используется колодочный тормоз (рис. 89). Внутри шкива 8, посаженного на вал первого барабана, стоят две алюминиевые колодки 9 с наклепанными на них тормозными накладками. При включении электродвигателя между накладками и шкивом 8 сохраняется зазор. С выключением электродвигателя в обмотку электромагнита 5 поступает ток, сердечник 6 втягивается и связанная с ним тяга 7 поворачивает рычаг 4 вокруг оси 3 против часовой стрелки. На этой же оси жестко закреплен кулачок 2, при повороте рычага он раздвигает колодки и прижимает их к шкиву, почему машина останавливает движение. Через 10–15 с реле отключает электромагнит, под давлением пружин 1 и 10 колодки возвращаются к первоначальному положению, поворачиваясь вокруг своей оси 11.
