Неотъемлемую часть радиоэлектронной аппаратуры каждого космического летательного аппарата (КЛА), будь то ИСЗ или исследовательский межпланетный корабль, составляют средства связи, управления, навигации и ориентации. К средствам связи прежде всего относятся телеметрическая и командная радиолинии. Они действуют обычно в дециметровом диапазоне радиоволн, беспрепятственно проходящих сквозь ионосферу Земли. По командной радиолинии с наземных станций управляют работой аппарата. Команды передаются, как правило, цифровым двоичным кодом с использованием фазовой манипуляции. Такой вид связи наиболее помехоустойчив. На КЛА имеется приемник, постоянно настроенный на волну командного передатчика, установленного на Земле. Выходные сигналы приемника передаются в блок управления КЛЛ.

Телеметрическая информация поступает с КЛЛ в наземные пункты слежения и позволяет узнавать состояние аппарата: напряжение бортовой сети, температуру внутри корпуса, а также отдельных деталей и механизмов, выявлять неполадки в работе различных систем и т. д. Датчиков в системе телеметрии много, а передатчик один, поэтому телеметрическая информация преобразуется в цифровую и «уплотняется», т. е. объединяется для передачи по одному каналу. Например, первый байт (слово) цифровой передачи несет информацию об одном параметре, второй — о другом, и т. д.

Но нет смысла заставлять работать телеметрический передатчик КЛА постоянно. Это привело бы к большому расходу электроэнергии. Чаще всего телеметрическую информацию записывают на цифровой бортовой магнитофон (запоминающее устройство) и «сбрасывают» на Землю лишь по команде из Центра управления полетом. Этот же магнитофон может накапливать и другую информацию от различных датчиков-магнитометров, счетчиков частиц и микрометеоритов, спектрометров и др. Особо возрастает роль радиоэлектронных устройств при выполнении точных и ответственных операций в космосе, например, таких, как стыковка космических кораблей на орбите. Взаимное расположение кораблей определяют с помощью специальных бортовых радиолокаторов. ЭВМ обрабатывает полученные данные и выдаст управляющие сигналы для систем коррекции орбиты.

Если космический корабль обитаемый, то на нем обязательно есть линия телефонной связи с Землей, а на больших обитаемых орбитальных станциях — еще и система космического телевидения. Эти системы оснащаются, как правило, несколькими передатчиками и приемниками, работающими в различных диапазонах волн. Для связи в любое время с ИСЗ, находящимся на низкой орбите, необходима коротковолновая линия связи. А для высококачественной связи без помех или для передачи телевидения лучше всего подходят сантиметровые и дециметровые волны, но работать эта линия будет только в пределах «радиовидимости» ИСЗ с наземного пункта связи. По этой причине пункты космической связи в нашей стране располагают но всей ее огромной территории. Их даже не хватает, и часто используют корабли с соответствующей аппаратурой, выходящие в Тихий, Атлантический и Индийский океаны.

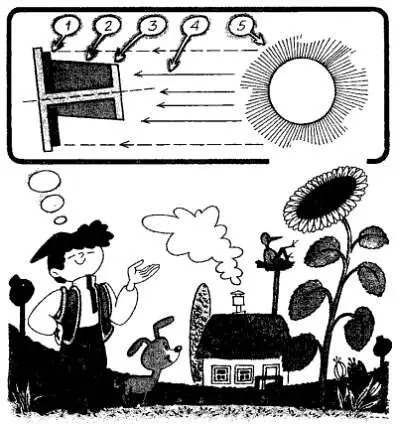

Принцип работы дифференциального датчика Солнца:

1— светочувствительные пластины; 2— область тени; 3— экран; 4— поток солнечных лучей; 5— Солнце

Особые линии связи нужны спутникам, передающим на Землю научную, метеорологическую или народнохозяйственную информацию. Она накапливается бортовым магнитофоном и передается в центр обработки по команде с Земли. Сколь выгодна передача этой информации по радиоканалу, можно понять на простом примере.

Если на ИСЗ установить аэрофотокамеру с запасом пленки и снимать поверхность Земли, а затем контейнер с пленкой «отстреливать» и спускать на Землю на парашюте, то каждый снимок обойдется очень дорого. Если же передавать такую же информацию по радиоканалу (как в телевидении, с разверткой изображения), то каждый снимок будет значительно дешевле. И чем дольше проработает спутник, тем дешевле станет и передаваемая им информация. Не по «собственной» стоимости, конечно, а по затратам на ее добывание и пересылку.

Ориентация КЛА в пространстве осуществляется по сигналам датчиков направления. Они могут ориентироваться либо на горизонт Земли или планеты, вокруг которой обращается КЛА (датчики горизонта), либо на Солнце, либо на заранее выбранную звезду (датчики астроориентации). Работа датчиков горизонта основана на приеме ИК излучения планеты. Кажущаяся температура космического пространства составляет всего около 4 К (четыре градуса по шкале Кельвина), а температура диска Земли около 260 К. В фокусе ИК оптической системы, направленной на горизонт, установлен ИК приемник, например терморезистор. Его сопротивление изменяется при попадании в поле зрения края диска планеты, и соответствующий сигнал подается на механизмы поворота КЛА.
