Датчик астроориентации также представляет собой типичное оптоэлектронное устройство. Изображение светила проецируется телескопической системой линз на мозаику из нескольких фотоприемников. В зависимости от положения изображения на мозаике вырабатывается сигнал на коррекцию положения КЛА. В других системах используют один фотоприемник, механически сканирующий определенную часть небосвода. Вырабатываемый сигнал ошибки заставляет систему ориентации изменять положение КЛА так, чтобы изображение светила попадало в центр поля сканирования. Все задачи управления полетом решаются системой управления КЛА. Здесь и ориентация, и стабилизация осей КЛА в пространстве, и наведение, и маневрирование при встрече с другим космическим кораблем или объектом, и включение систем и механизмов по заданной программе, и многое-многое другое. Управляющее устройство должно сравнивать сигналы датчиков, характеризующие те или иные параметры полета, с эталонными, опорными сигналами и выдавать команды на необходимую коррекцию. С этой задачей лучше всего может справиться бортовая ЭВМ, выполненная на основе микропроцессора. Теперь она есть на каждом КЛА.

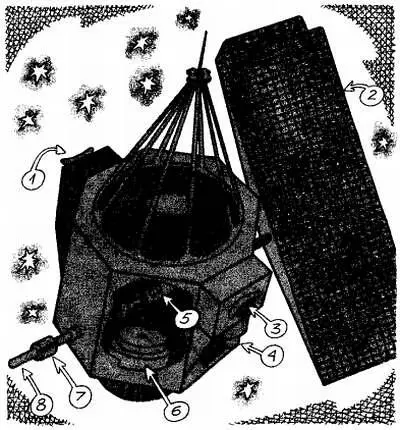

Оборудование системы ориентации метеорологического спутника:

1— солнечная бленда ИК датчика; 2— панель с солнечными элементами; 3— ИК датчик горизонта; 4— датчик Солнца; 5— контактные кольца вала солнечных панелей; 6— инерциальный диск; 7— солнечный датчик системы ориентации панелей; 8— вал солнечных панелей

Наиболее сложным и многообразным радиоэлектронным оборудованием оснащены автоматические межпланетные станции (АМС), совершающие далекие «прогулки» в пределах нашей Солнечной системы. Автоматические межпланетные станции, как правило, уже не возвращаются на Землю, поэтому вся обширнейшая информация, которую они собирают в продолжение многомесячного полета, передается только по радио.

Научная аппаратура АМС рассчитана на исследование определенной планеты или нескольких планет, а также межпланетного пространства, проходимого АМС на пути к цели. Детальное исследование планеты осуществляют АМС с мягкой посадкой, продолжающие функционировать некоторое время еще и на поверхности планеты. В связи с большими трудностями осуществления мягкой посадки на далекую планету по командам с Земли большинство операций по сближению и посадке осуществляется в автоматическом режиме на основании сигналов многих датчиков и результатов работы большого количества сложной бортовой радиотехнической аппаратуры навигации и наведения.

Вот, например, автоматическая лунная станция (АЛС), в задачи которой входило определение физических условий на поверхности Луны, измерение параметров и свойств лунного грунта, его химического состава на различной глубине, обзор и передача на Землю изображения лунной поверхности в районе посадки. Работой АЛС управляют две системы: командная, принимающая «указания» с Земли, и программная, руководствующаяся заранее заложенной в памяти программой. Такое «дублирование руководства» позволяет избежать ошибок, связанных с потерей связи и с изменением внешних условий в случае несоответствия запрограммированным ситуациям.

В состав АЛС входит до четырех телевизионных установок. Три из них передают на Землю изображения лунной поверхности вокруг АЛС, охватывая все 360° по азимуту и 65° по углу места. В то же время две установки могут быть повернуты в одну сторону для обзора одного и того же сектора. Это позволяет получать стереоскопическое изображение участка местности, по которому с помощью специальной обработки снимков на Земле приборами — стереокомпараторами можно узнавать размеры наблюдаемых предметов и их удаленность от АЛС. Четвертая телевизионная установка контролирует работу манипулятора станции — механической «руки», отбирающей пробы грунта и предметы на лунной поверхности.

На рисунке показано устройство одной из телевизионных камер. Собственно камера «смотрит» вертикально вверх, а выбор сцены производится поворотным зеркалом. Развертка изображения осуществляется на 200 (малая четкость) или 600 (высокая четкость) строк. Сигналы изображения с малой четкостью передаются на Землю всенаправленной антенной в относительно узкой полосе частот. Такой режим работы нужен при проверке функционирования аппаратуры сразу после посадки, а также в случае выхода из строя остронаправленной антенны или системы ее ориентации в сторону Земли. Сигналы изображения с высокой четкостью передаются остронаправленной антенной в широкой полосе частот. Когда объектив камеры сфокусирован на предметы, находящиеся на расстоянии 4 м, разрешающая способность системы в зависимости от изменяемого фокусного расстояния объектива может составить от 4 до 0,2 мм!
