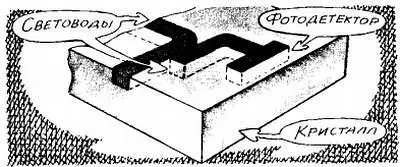

Интегральная схема оптического диапазона.

Оптический гетеродинный приемник отличается принципиально. В нем на нелинейный элемент — фотоприемник, фотодиод — подаются два сигнала: принимаемый и сигнал лазерного гетеродина. Частота гетеродина выбирается несколько отличной от частоты принимаемого сигнала, и в фотодиоде выделяется сигнал биений, который и поступает в усилитель. Полоса частот сигналов, на которые реагирует оптический гетеродинный приемник, намного уже полосы частот обычного приемника с любыми оптическими фильтрами на входе. Это дает определенные преимущества. Приемник практически полностью перестает реагировать на посторонние сигналы. Дневной свет теперь ему не мешает. Лазерный локатор, например, будет реагировать только на отражение «своего» сигнала, не страшась никаких помех.

Оптический гетеродинный приемник делали и не используя интегральную оптику. Можно на фотокатод диода или фотоумножителя сфокусировать два сигнала: принимаемый и местного лазера — гетеродина. Но юстировка такой системы очень сложна, ведь фазы оптических сигналов должны быть одинаковыми на всей поверхности фотокатода. В интегральном исполнении подобные приемники получаются и проще и гораздо миниатюрнее. Да и возможностей больше — в световоде можно выгравировать и фильтры, и другие необходимые детали.

Интегральная оптика прекрасно сочетается с микроэлектроникой, и это открывает новые широчайшие возможности. Мы уже говорили о телевизионном экране, составленном из тысяч светодиодов. Управлять светодиодами должна электроника. Давно уже поговаривают об использовании оптическою диапазона в вычислительной технике. Ведь объемы перерабатываемой информации и быстродействие непрерывно растут, а по обоим этим параметрам интегральные оптические системы стоят на одном из первых мест. Вот пример. Чтобы выполнить преобразование Фурье обычным способом, надо взять многие тысячи отсчетов сигнала и произвести миллионы операций умножения, сложения и усреднения. Оптический процессор позволяет выполнять преобразование Фурье практически мгновенно. Информация записывается на оптическом носителе (пленке, жидком кристалле или жгуте оптических волокон) в виде светового изображения, перед которым помещена линза. Фокусируя изображение, линза осуществляет двумерное Фурье-преобразование информации.

Новое чаще всего появляется на стыке наук и технологий, поэтому синтез оптики и электроники в интегральной оптоэлектронике сулит еще немало нового и интересного.

В этой главе мы не будем обращаться к истории, поскольку космическая эра продолжается всего три десятилетия, а расскажем о том, как радиоэлектроника, которой стало тесно на огромной Земле, завоевывает просторы Солнечной системы. О том, как «электронные глаза» смотрят на другие планеты, как «электронные руки» трогают их поверхность, как «электронный мозг» обрабатывает полученные сведения и «электронная почта» передает их нам, построившим и пославшим чудесных космических разведчиков к другим мирам. Расскажем также о создании космических радиомостов, космическом телевидении и о поиске полезных ископаемых на Земле с помощью космических аппаратов.

Какое оно? Если попытаться охарактеризовать его одним словом, то это слово наверняка будет: «электронное». Вообще, выход в космос человечеству обеспечили два направления науки и техники: ракетостроение и радиоэлектроника. Отними первое, и окажется, что нечем вывести космический корабль на орбиту, отними второе, и окажется, что незачем! Любой космический аппарат будет мертв без электроники. Вспомним, что было на первом советском искусственном спутнике Земли (ИСЗ), открывшем космическую эру 4 октября 1957 года. Всего лишь два радиопередатчика на частотах 20 и 40 МГц. Они излучали непрерывно периодические сигналы: «бип…бип…бип». Весь мир слушал, затаив дыхание, эти сигналы. Ну а какова была практическая польза? Оказывается, огромная. Впервые коротковолновый излучатель был поднят на высоту слоя Fионосферы. Представилась уникальная возможность экспериментально изучить процессы распространения и преломления радиоволн в ионосфере. На первом спутнике не было систем ориентации, терморегулирования, телеметрии (кстати, все эти системы тоже электронные), тем не менее он жил, посылал радиосигналы и приносил полезную научную информацию.
