Теперь становится ясно, какой материал нужен для рабочего ферромагнитного слоя магнитной ленты. Магнитомягкий материал не подходит: запись на нем исчезает сразу, как только данный участок ленты пройдет мимо головки. Нужен магнитотвердый материал с большой остаточной индукцией. Чем она больше, тем большим может быть уровень записи.

Для стирания записи используют высокочастотный способ размагничивания ленты. В стирающую головку подается переменный ток высокой частоты 40… 100 кГц. Каждый участок ленты, проходя мимо зазора головки, несколько раз перемагничивается от насыщения до насыщения. Но затем, по мере удаления этого участка от зазора, перемагничивание будет происходить все в меньших пределах. На графике это можно изобразить спиралью сложной формы, состоящей из ряда все уменьшающихся петель гистерезиса. Для хорошего стирания необходимо, чтобы за время прохождения зазора головки пленка перемагнитилась много раз (не менее 100… 200). В результате остаточная индукция ленты станет равной нулю.

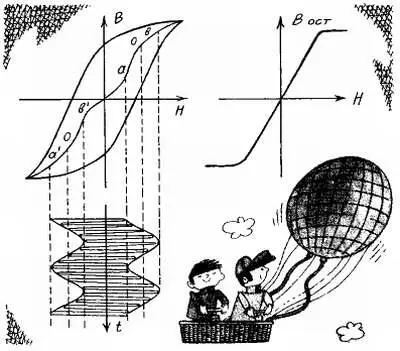

Запись с высокочастотным подмагничиванием.

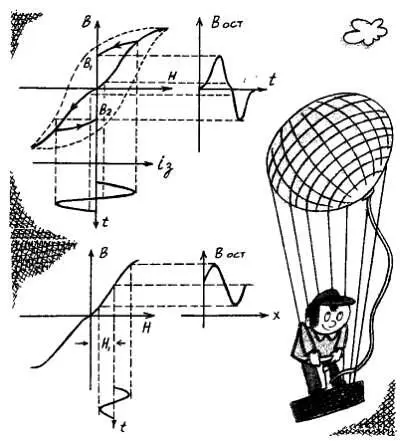

Запись с подмагничиванием постоянным током.

Стереть запись с магнитной ленты можно и не перематывая ее лентопротяжным механизмом. Для этого достаточно поместить ленту (на катушке или в кассете) в сильное магнитное поле. Поэтому остерегайтесь оставлять кассету рядом с источниками постоянных или переменных магнитных полей: трансформаторами, магнитами, стабилизаторами напряжения, двигателями.

Теперь мы подошли к обсуждению самых главных процессов в магнитной записи — процессов собственно записи и воспроизведения. Казалось бы, чего проще — подать ток звуковой частоты в обмотку головки и получить запись. Запись, конечно, получится, но качество ее будет очень низким. Чтобы понять, в чем здесь дело, достаточно посмотреть на основную кривую намагничивания материала пленки.

Она показана для намагничивания в обоих направлениях. Поскольку начальный участок кривой пологий, намагничивание пленки при слабых сигналах происходит плохо. Если на головку подается синусоидальный звуковой сигнал, то остаточная индукция пленки оказывается далеко не синусоидальной. Исправить положение можно, подав в головку постоянный ток подмагничивания и сместив начальную точку на крутой и более или менее линейный участок кривой. Но это плохой выход, так как динамический диапазон записи получается небольшим, а в паузах записи возникает шум намагниченной пленки. Поэтому во всех современных магнитофонах применяют подмагничивание высокочастотным током, обычно той же частоты, которая используется и для стирания старой записи.

При высокочастотном подмагничивании в обмотку головки подаются сразу два сигнала: один звуковой частоты и переменной амплитуды, а другой — высокочастотный и постоянной амплитуды. Высокочастотное магнитное поле как бы раскачивает домены ферромагнетика, разрушая жесткие связи между ними и облегчая намагничивание пленки. Очень важен правильный выбор тока подмагничивания — высокочастотные колебания должны выводить наложенные на них звуковые на середину крутого участка кривой намагничивания.

Поскольку высокочастотные колебания успевают перемагнитить пленку несколько раз, пока она проходит мимо зазора головки, в записи этих колебаний практически не остается. К тому же их частота лежит в неслышимой ультразвуковой области и не пропускается усилителем воспроизведения.

Итак, пленка намагничена в соответствии с записываемым звуковым сигналом. Теперь надо воспроизвести запись. В профессиональных магнитофонах для воспроизведения используют отдельную головку, такую же по конструкции, как и записывающая головка, но с большим числом витков в обмотке. Кроме того, в записывающей головке делают еще один, задний зазор магнитопровода. Он непосредственно не участвует в процессе записи, но предотвращает насыщение и остаточное намагничивание магнитопровода головки. В бытовых магнитофонах предпочитают обходиться одной универсальной головкой и для записи, и для воспроизведения. Когда намагниченная пленка с записью протягивается мимо зазора воспроизводящей головки, часть магнитного потока ответвляется в ее магнитопровод. Магнитный поток изменяется в такт с записанными звуковыми колебаниями, а поэтому в обмотке головки возникает ЭДС индукции. По закону электромагнитной индукции Фарадея ЭДС индукции прямо пропорциональна скорости изменения магнитного потока. Поэтому чем быстрее протягивается пленка и чем выше частота записанных колебаний, тем больше ЭДС индукции.
