Владимир Поляков - Посвящение в радиоэлектронику

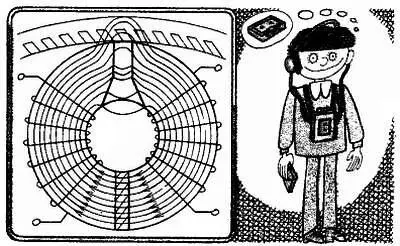

Магнитный поток головки.

А зависят ли магнитные свойства ферромагнетика от величины приложенного магнитного поля? Оказывается, зависят, и очень сильно. Эту зависимость лучше всего изобразить — графически. Отметим по горизонтали напряженность внешнего магнитного поля Н. Она пропорциональна силе тока в катушке. А по вертикали отложим магнитную индукцию в магнитопроводе В. На начальном участке кривой при малом токе в катушке индукция возрастает не очень быстро. Домены поворачиваются в направлении поля как бы нехотя. Затем магнитная индукция возрастает быстрее. В этой части кривая намагничивания идет круто вверх. Наконец, все домены поворачиваются по полю и индукция перестает расти. Кривая намагничивания теперь идет почти горизонтально, и магнитная проницаемость резко падает. Это явление называется насыщением, а предельная величина индукции в магнитопроводе — индукцией насыщения В НАС. То, что у нас получилось, называется основной кривой намагничивания.

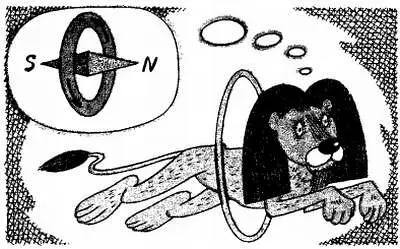

Магнитное поле кругового тока.

Еще более интересные явления произойдут, если мы доведем ферромагнетик до насыщения и будем уменьшать внешнее поле. В этом случае разные ферромагнетики ведут себя по-разному. У магнитомягких материалов, к которым относится, например, железо, индукция будет уменьшаться и исчезнет вместе с внешним полем. Из магнитомягких материалов делают сердечники электромагнитов, используемых, например в реле. Пока в обмотке течет ток, магнитопровод намагничен и притягивает магнитные предметы. Но стоит ток выключить, как все магнитные свойства сердечника исчезают, и он остается таким же простым куском железа, каким и был раньше. Иначе обстоят дела у магнитотвердых материалов. Ток в катушке можно уменьшить до нуля, но намагниченность магнитопровода не исчезает! Он продолжает притягивать ферромагнитные предметы. Собственно, именно так и изготавливают постоянные магниты в форме подковы, бруска или магнитной стрелки компаса.

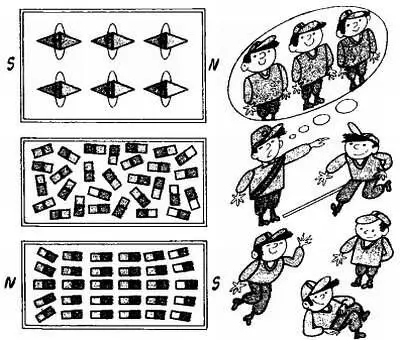

Круговые токи в атомах приводят к намагничиванию тела, как целого.

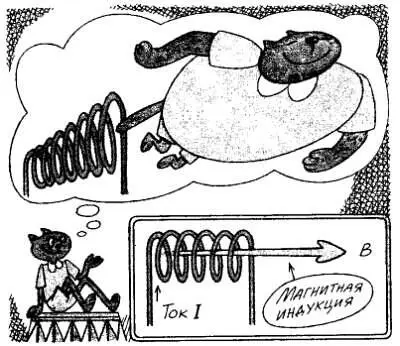

Магнитное поле катушки.

На нашей кривой линия раздваивается: при увеличении напряженности магнитного поля мы движемся по уже знакомой кривой намагничивания, а при уменьшении — по другой кривой, проходящей заметно выше. И когда ток в катушке, а следовательно, и Нобращаются в нуль, индукция магнитопровода не исчезает, а остается равной некоторой величине В ост, которая так и называется — остаточная индукция . Чтобы размагнитить сердечник, надо пустить ток противоположного направления. Напряженность поля, при которой индукция Вобратится в нуль, называется коэрцитивной силой Н с . Чем больше коэрцитивная сила, тем труднее размагнитить данный ферромагнетик.

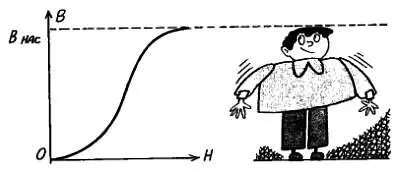

Кривая намагничивания.

Если еще увеличить в катушке ток противоположного направления, мы снова намагнитим магнитопровод, но его полюсы поменяются местами. Опять можно прийти к индукции насыщения В нас, уменьшив ток до нуля, — к остаточной индукции В ост, и т. д. Периодически перемагничивая магнитопровод, мы получаем некоторую замкнутую кривую, называемую петлей гистерезиса . Чем больше площадь петли, тем большую работу надо затратить на перемагничивание ферромагнетика.

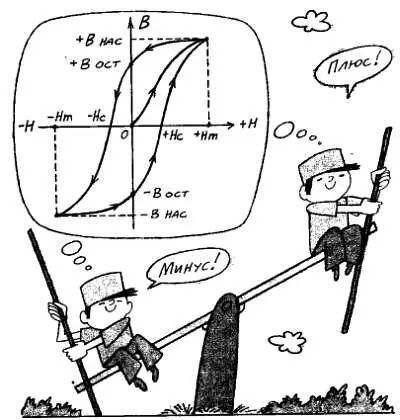

Петля гистерезиса.

Доменная теория легко объясняет все описанные явления. Первоначально домены — элементарные магнитики вещества — расположены хаотично. Внешнее поле ориентирует их, и уже повернувшиеся домены помогают своим полем и остальным повернуться в том же направлении. Этим объясняется возрастание крутизны кривой намагничивания при умеренных полях. При насыщении все домéны повернулись по направлению поля и индукция возрастать более не может. Ну а когда внешнее поле исчезает, домены магнитотвердого ферромагнетика сохраняют свою ориентацию, создавая остаточную индукцию.
