Все это относится к катушечным магнитофонам. В них использовалась стандартная лента шириной 6,25 мм. Ну а толщина ленты была предметом многих и многих забот технологов. Ведь чем тоньше лента, тем больше ее войдет на стандартную катушку, тем больше будет время записи. К тому же тонкая лента мягче и лучше прилегает к рабочему зазору головки. Это — с одной стороны, а с другой, лента должна быть прочной и не растягиваться в лентопротяжном механизме. Чтобы хорошо прижать ленту к головке, ее надо сильно натянуть. Эти факторы ограничивают минимальную толщину ленты. Раньше выпускались ленты на ацетатной основе толщиной 37 и 55 мкм. Современные ленты на лавсановой основе значительно тоньше: 18… 27 мкм.

Подлинную революцию в магнитной записи звука произвели кассеты. Согласитесь, что не совсем удобно каждый раз закреплять конец ленты на катушке и закладывать ленту в прорезь корпуса лентопротяжного механизма. Кассета сразу решила все эти проблемы. В кассетах используют еще более тонкие и узкие ленты, намотанные на две бобышки, постоянно расположенные в кассете.

Кассетные магнитофоны стали легче, удобнее, появились портативные модели с батарейным питанием. Часто попадаются в скверах, на улицах, в аудиториях институтов, техникумов и в метро молодые люди с карманным магнитофоном-проигрывателем (плейером) и легкими стереонаушниками. Надо ли говорить, что такой молодой человек плохо воспринимает внешний мир, оглушенный стереомузыкой (часто довольно низкопробной), он является вероятным кандидатом в жертвы дорожно-транспортных происшествий, а уж в аудиториях проводит время совершенно зря.

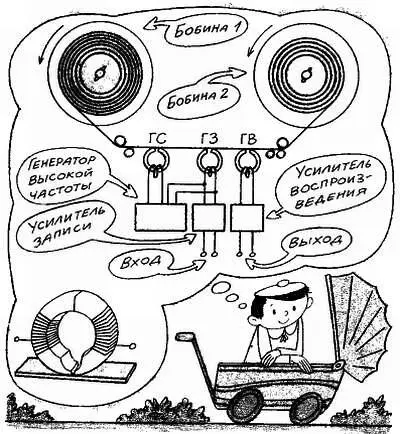

Устройство магнитофона ( ГС, ГЗ, ГВ— головки стирания, записи и воспроизведения).

Но довольно о печальных последствиях усовершенствованной технологии, породившей «магнитофонный бум». Обратимся к физическим основам магнитной записи. Почему, собственно, на пленке остается записанный звуковой сигнал? Почему он не исчезает, как только перестает действовать магнитное поле головки? Таково свойство ферромагнетиков веществ с очень высокой магнитной проницаемостью. Что это такое? — Коэффициент, показывающий, во сколько раз увеличивается магнитная индукция в веществе по сравнению с пустым пространством. Магнитное поле создастся электрическим током. Магнитные силовые линии, проведенные в направлении вектора магнитной индукции В‾, по форме представляют собой кольца, нанизанные на провод с током. Если провод свернуть в кольцо, магнитная индукция возрастет. Сделаем кольцо из нескольких витков и таким образом заставим ток несколько раз обегать наше кольцо. Во столько же раз возрастет и магнитная индукция. У нас получилась катушка индуктивности, создающая магнитное поле при пропускании через нее тока. Введем в катушку сердечник из железа, феррита или другого ферромагнетика. Магнитное поле возрастет. Но почему, ведь ток-то мы не увеличивали?!

Оказывается, в железе, как и в любом ферромагнетике, есть свои крошечные, как говорят, элементарные магнитики. Простейший атом с одним электроном, вращающийся со скоростью v вокруг ядра, уже является элементарным магнитом, ведь движущийся заряд-электрон — это кольцевой ток, создающий свое собственное магнитное поле. Кроме того, электрон обладает еще и собственным магнитным моментом, обусловленным, как можно себе представить, быстрым вращением электрона вокруг собственной оси — его спином. Отдельно взятые магнитные поля атомов очень слабы. Но когда вещество ферромагнетика кристаллизуется из расплава, электроны ориентируются своими магнитными полями в одну сторону. Образуется микрокристаллик — домен, в котором все элементарные магнитные поля складываются и образуют уже значительное магнитное поле домена. Но если кусок ферромагнетика не намагничен, то магнитные поля доменов ориентированы как попало, хаотически, и общее магнитное поле в веществе отсутствует. Картина сразу меняется, если ферромагнетик поместить во внешнее магнитное поле (в катушку индуктивности). Внешнее поле заставляет магнитные поля доменов поворачиваться, ориентироваться в одном направлении. Теперь к внешнему полю добавляются собственные поля доменов, и общее магнитное поле возрастает.

Относительная магнитная проницаемость ферромагнетиков очень велика: она может достигать нескольких тысяч и даже десятков тысяч. Во столько же раз возрастает и магнитное поле в сердечнике. Вот какой огромный эффект создают крошечные элементарные магнитики — домены! Поэтому все катушки в электротехнических устройствах — трансформаторах, двигателях, электромагнитах и в той же головке магнитофона — обязательно наматывают на ферромагнитных сердечниках. Без магнитопровода потребовалось бы гораздо больше витков, а в ряде случаев устройство и вообще нельзя было бы изготовить.
