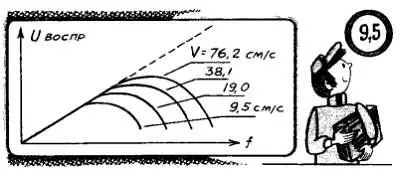

Вид амплитудно-частотной характеристики головки при разной скорости движения носителя.

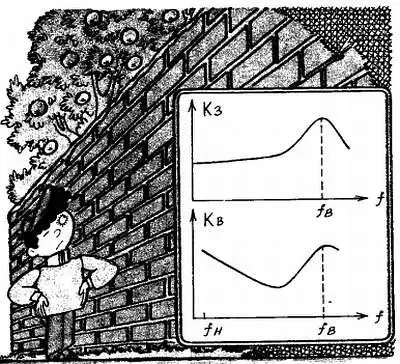

Амплитудно-частотная характеристика каналов записи и воспроизведения.

Но частотный диапазон канала записи-воспроизведения еще далеко не полностью определяет качественные показатели магнитофона. Нелинейные искажения (соответствие формы воспроизводимого сигнала форме записываемого) — еще один важный фактор. Сейчас научились делать очень хорошие электрические усилители — они вносят нелинейные искажения менее сотых долей процента. Остаются искажения сигнала от пленки. Их с очень большим трудом удается снизить до десятых долей процента. Здесь играет роль и качество ферромагнитного материала головок и правильный выбор частоты и амплитуды тока подмагничивания. Еще один важный параметр — отношение сигнал-шум. Шум, прослушиваемый в паузах записи, складывается из двух компонент: собственного шума очень чувствительного усилителя воспроизведения и шума размагниченной ленты.

Для снижения первой компоненты применяют специальные малошумящие транзисторы и тщательно согласовывают входные цепи усилителя с магнитной головкой, чтобы получить максимальную отдачу сигнала в усилитель. У хорошего магнитофона практически весь шум в паузах определяется шумом ленты.

Если вы хотите проверить свой магнитофон, поставьте кассету, на которой запись начинается не с самого начала ленты, прибавьте громкость и послушайте. Пока мимо головки движется ракорда, вы будете слышать только шум усилителя. Когда мимо головки будет протягиваться размагниченная лента, шум возрастет. Затем шум еще повысится — это начало записи. Добавится шум усилителя записи, микрофона или другого аппарата, с которого производилась запись. И наконец, появится звук записанной программы. Отношение сигнал-шум обычно определяют в децибелах по формуле

где U с макс - максимальное напряжение воспроизводимого сигнала; U ш— напряжение шума при протягивании размагниченной ленты.

Оба напряжения измеряют на выходах усилителя воспроизведения при одном и том же положении ручек регулятора громкости и тембра. У хороших бытовых магнитофонов отношения сигнал-шум достигает 50…60 дБ. У студийных магнитофонов оно выше. Для субъективной оценки заметим, что разность в 50 дБ это разность между сигналом, который «слышен довольно громко», и сигналом, который «почти не слышен».

Наконец, нельзя не упомянуть еще о нескольких параметрах магнитофона, целиком определяемых качеством лентопротяжного механизма. Сюда относятся стабильность скорости движения ленты, дополнительный шум и «рокот», создаваемые двигателем и другими вращающимися деталями. Эти помехи могут попадать в тракт воспроизведения как электрическим путем (электрические и магнитные наводки), так и чисто механическим. Последний, наверно, нуждается в разъяснении. Легонько стукните по воспроизводящей головке магнитофона, включенного в режим воспроизведения, каким-либо предметом. В громкоговорителе возникнет звук — это так называемый микрофонный эффект. Малейшие колебания витков обмотки, да и самой головки в магнитном поле, деталей механизма, имеющих остаточную намагниченность, приводят к возникновению ЭДС индукции, оказывающейся в данном случае помехой.

Кроме правильного проектирования (оно уже определено заводской конструкцией) важно размагнитить все детали лентопротяжного механизма и сердечники головок. Как это сделать, описано в специальной литературе по магнитофонам. Секретов тут нет. Достаточно взять катушку с железным сердечником, пропустить через нее достаточно большой ток от сети, медленно поднести катушку к лентопротяжному механизму, «поводить» над ним катушкой и также медленно отнести в сторону. Процессы, которые при этом произойдут, совершенно аналогичны процессам стирания записи с магнитной ленты высокочастотным полем.

О лентопротяжном механизме магнитофона можно рассказывать много, но, поскольку этот вопрос относится, скорее, к области механики, нежели радиоэлектроники, мы ограничимся лишь кратким описанием. Лента приводится в движение ведущим валом с обрезиненным прижимным роликом. Приемная катушка, или бобышка, в кассете подматывает ленту, создавая некоторое натяжение ее на выходе ведущего вала. Поскольку диаметр рулона ленты изменяется, подмотку осуществляют через фрикцион. Прижимается лента к головкам теперь чаще всего не за счет натяжения ленты, а примитивной фетровой подушечкой на плоской пружинке. Хорошую стабильность скорости ленты и малые детонации обеспечивает маховик, насаженный на ведущий вал. Такая конструкция лентопротяжного механизма выработалась за годы и годы экспериментов в области магнитной записи и пока представляется наилучшим решением.
