Таким образом, ПП выражается в виде нежелательного эффекта (НЭ)или необходимости создать что-то новоенеизвестно каким образом.

УГЛУБЛЕННОЕ ПРОТИВОРЕЧИЕ (УП) – это противоречие между определенными частями, качествами или параметрами системы. УП возникает при улучшении одних частей (качеств или параметров) системы за счет недопустимого ухудшения других. Оно представляет собой причину возникновения поверхностного противоречия, углубляя его. В глубине одного ПП, чаще всего, лежит несколько УП.

ОБОСТРЕННОЕ ПРОТИВОРЕЧИЕ (ОП) – предъявление диаметрально противоположных свойств (например, физических) к определенной части системы. Оно необходимо для определения причин, породивших углубленное противоречие, т. е. является дальнейшим его углублением. Уточнение (углубление) противоречий может продолжаться и дальше для выявления первопричины. Для человека, не знакомого с АРИЗ, формулировка ОП звучит непривычно и даже дико – некоторая часть системы должна находиться сразу в двух взаимоисключающих состояниях.

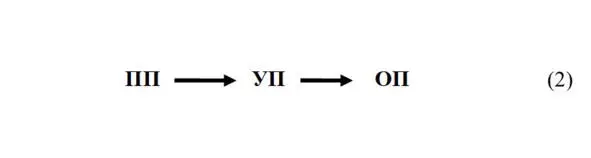

Таким образом, по цепочке (2)

определяют причинно-следственные связи, т. е. первопричину –корень проблемы.

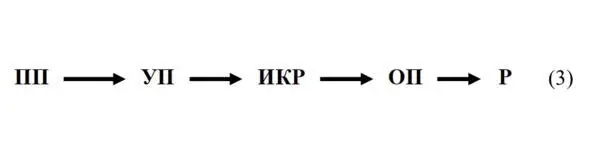

Общая последовательность решения задач проводится по цепочке (3)

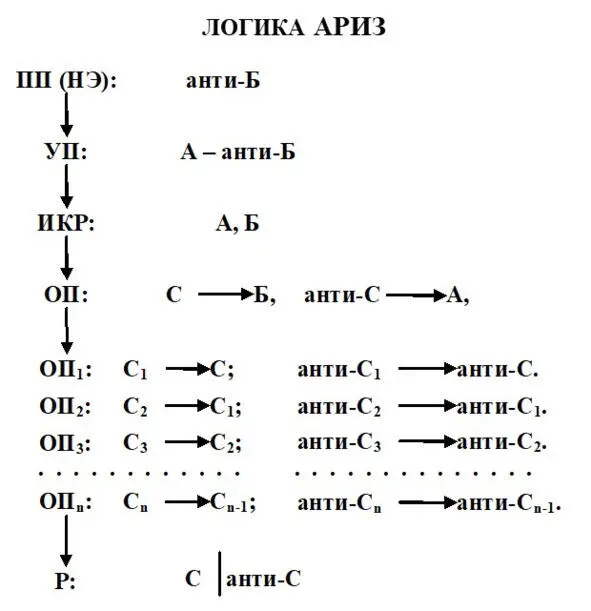

Схема логики АРИЗ изображена ниже.

Обозначения:

ПП – поверхностное противоречие,

УП – углубленное противоречие,

ОП – обостренное противоречие,

ИКР – идеальный конечный результат,

Р – решение,

А, Б – качества системы,

С – свойства или действия, которыми должна обладать система,

│ – вертикальная черта между С и анти-С – знак разделения противоречий.

Краткий АРИЗ более детален, чем логика АРИЗ, но немногим отличается от нее. Основные отличия: последовательность изложена в виде шагов, имеется шаг формулировки задачи, указаны инструменты разрешения противоречивых свойств, для каждого шага краткого АРИЗ имеются правила их формулирования. В данном материале правила не приводятся.

Последовательность шагов «краткого АРИЗ»:

1. Краткая формулировка задачи

2. Формулировка поверхностного противоречия (ПП)

ПП: анти-B (Нежелательный эффект – НЭ)

3. Определение углубленного противоречия (УП)

УП 1: А – анти-Б,

УП 2: Б – анти-А,

Выбор УП.

4. Формулировка ИКР

ИКР: А, Б

5. Формулировка обостренного противоречия (ОП).

ОП: C → А, анти-С → Б

6. Формулировка обостренного противоречия 1 (ОП 1).

ОП 1: C → С 1, анти-С → анти-С 1

7. Решение задачи (разрешение ОП).

Противоречивые свойства можно разделить, например:

– в пространстве,

– во времени,

– изменяя структуру системы, в частности, изменяя агрегатное состояние,

– по условию .

Для разрешения противоречия могут быть использованы все элементы информационного фонда (приемы, эффекты, стандарты и ресурсы).

АРИЗ – алгоритм решения изобретательских задач (см. Приложение 4. Определение 17) .

Внимание!

АРИЗ – сложный инструмент, не применяйте его для решения новых практических задач без предварительного обучения.

АРИЗ – инструмент для мышления, а не вместо мышления. Не спешите, тщательно обдумывайте формулировку каждого шага, обязательно записывайте на полях все соображения, возникающие по ходу решения задачи.

АРИЗ – инструмент для решения нестандартных задач. Проверьте: может быть, ваша задача решается по стандартам?

Полезные советы 10 10 Эти советы предложил один из опытнейших решателей и разработчиков ТРИЗ Геннадий Иванов: Иванов Г. И., Быстрицкий А. А. Алгоритм выбора инженерных задач – АВИЗ. – Труды Международной конференции «Три поколения ТРИЗ» и Саммит разработчиков ТРИЗ. ТРИЗФест – 2006. 13‒18 октября 2006 г. Санкт-Петербург, 2006, с. 302‒309.
