Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура антипомпажной защиты и регулирования»

Требуемое при эксплуатации изменение режимов работы может быть достигнуто или изменением характеристики сети или изменением характеристики машины.

При малых расходах, учитывая, что скорость потока в трубопроводах ограничивается, вторым членом уравнения пренебрегают и таким образом, количество потребляемого газа практически не зависит от давления в системе.

Характеристика сети

Режим работы машины зависит от ее газодинамической характеристики и характеристики сети. Сетью будем называть совокупность всех устройств, через которые проходит газ от машины до потребителя, а характеристикой сети – зависимость между расходом газа через сеть и давлением, которое необходимо обеспечить в начале сети для реализации этого расхода. Точка пересечения характеристики сети с характеристикой машины определяет установившийся режим работы и называется рабочей точкой.

Возможные характеристики систем представлены на рис. 1.2.

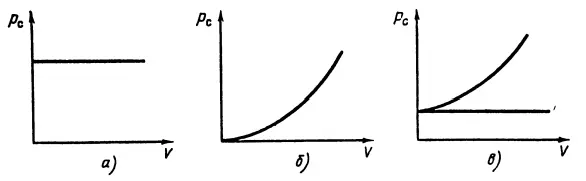

Рис. 1.2. Характеристики давления в сети трубопроводов (в системе)

а) сеть с постоянным противодавлением

б) сеть с динамическим противодавлением

в) – сеть со статическим и динамическим противодавлением

Сеть с постоянным противодавлением имеет характеристику параллельно оси абсцисс. Ими обладают, например, компрессорные установки в химической, металлургической и других отраслях промышленности, рис. 1.2. а.

Для газоперекачивающих станций магистральных трубопроводов характерна параболическая форма характеристики, проходящая через начало координат (сопротивление в элементах системы) (рис .1.2. б).

Для случая потребления газа с постоянным давлением газа при наличии сопротивлений в системе характерна комбинированная характеристика (рис. 1.2. в).

Точка пересечения характеристики компрессора р к= f(V) называется рабочей точкой или рабочим режимом компрессорной установки. Точка пересечения А определяет условия материального и энергетического баланса системы, как показано на рис. 1.3.

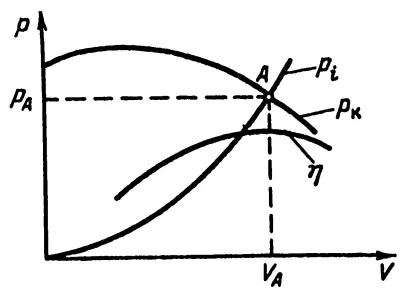

Рис. 1.3. Совместные характеристики компрессора и сети (системы)

Компрессор, работающий в системе эффективен, если рабочей точке соответствует максимальный или близкий к максимальному КПД компрессора.

Работа компрессора устойчива, если при изменении производительности системы по любой причине компрессор восстанавливает первоначальный режим работы. В противном случае работа компрессора неустойчива и может возникнуть явление помпажа.

При рассмотрении вопроса устойчивой работы центробежного или осевого компрессора большое значение имеет аккумулирующая способность системы, определяемая ее емкостью. Малая аккумулирующая способность характерна для системы с малым объемом или малым изменением плотности газа.

Газ поступает в компрессор с начальным давлением рн и сжимается в нем до конечного давления рк. Величина рк может изменяться в пределах

р н< p к< p макс.

Однако, вблизи точки V 0пвозможна неустойчивая работа компрессора (помпаж). Поэтому зона устойчивой работы компрессора определяется диапазоном производительностей V пмакспри р п

макс(где р п– давление помпажа).

Напорная характеристика компрессора однозначно определяет зависимость между производительностью по всасыванию и конечным давлением в устойчивой зоне работы при постоянной частоте вращения. Она в большинстве случаев определяет границу помпажа компрессора.

Для обеспечения эффективной, в первую очередь экономии энергии привода, и надежной работы компрессора рабочая точка его должна совпадать с оптимальным режимом ᶇ макс или находиться вблизи него при снижении КПД на 2-5% по сравнению с максимальным.

1.4. Явление помпажа

Условия работы компрессора в системе при широком диапазоне изменения режимов в значительной степени зависят от взаимной согласованности характеристик компрессора и системы.

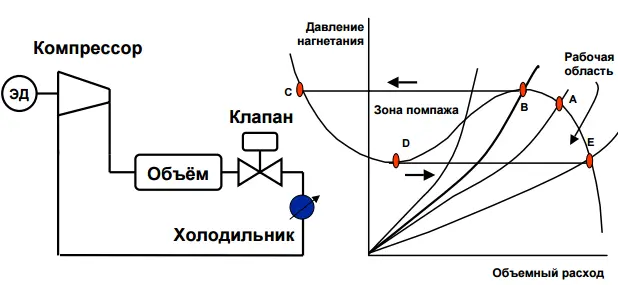

Рис. 1.4. Работа компрессора в сети и определение границы помпажа

На режимах работы компрессора, близкого к оптимальному, имеет место хорошее согласование потока газа с формой элементов проточной части. При существенном отклонении режимов от оптимального из-за возникновения ударного натекания и отрывов параметры потока газа не соответствуют геометрическим характеристикам проточной части. В потоке возникают различные вторичные течения и сложные физические процессы.
