Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура антипомпажной защиты и регулирования»

Рассмотрим работу компрессора в системе в случае, когда характеристики компрессора в и системы пересекаются в одной точке, рис. 1.5.

Рис. 1.5. Работа компрессора в системе

В этих случаях точки пересечения характеристики компрессора в системе обеспечивают устойчивый режим работы компрессора. Если рабочая точка А расположена справа от точи К – максимума характеристики компрессора, то при кратковременном увеличении производительности ∆ V давление р ссистемы становится больше давления р ккомпрессора.

Кинетическая энергия газа, выходящего из компрессора, а, следовательно, и производительность компрессора уменьшается, т.е. восстанавливается первоначальный режим работы в точке А.

Кратковременное уменьшение производительности на ∆ V создает условия, когда р к>р с. В этом случае кинетическая энергия газа, выходящего из компрессора, а, следовательно, и производительность увеличиваются, т.е. восстанавливается первоначальный режим работы в точке А. Таким образом, любая режимная точка на нисходящем участке характеристики компрессора обеспечивает устойчивую работу компрессора.

Аналогичный ход рассуждений применяется для участка характеристики слева от точка К (важно, чтобы было одно пресечение характеристик компрессора и системы). Если в точке А кратковременно изменяется производительность (увеличивается или уменьшается), то аналогично предыдущему случаю приходим к выводу, что режимная точка может переместиться по характеристике системы в точки В или С. Следовательно в точках А, В и С работа компрессора в системе устойчива.

Работа компрессора устойчива на всем участке С-В характеристики компрессоров. Для рассмотренных случаев условием устойчивой работы компрессора в системе является условие

dp c/dV>dp k/dV

Рассмотрим работу компрессора в точке А на восходящем участке характеристики, рис. 1.6.

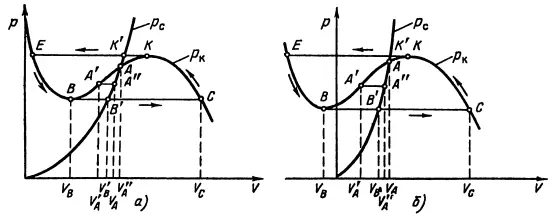

Рис. 1.6. Работа компрессора на восходящем участке

При уменьшении давления в системе производительность компрессора становится меньше, чем требуется в системе при новом давлении (V' AA). Поэтому давление в системе будет продолжать уменьшаться до достижения точки В. Положение точки В зависит от характеристики компрессора. В этой точке производительность может быть положительной или отрицательной, рис. 1.6. б.

Так как расход системы V' Bбольше производительности компрессора (V' B>V B), давление в системе должно уменьшаться. Однако, незначительное уменьшение давления в системе приводит к переходу компрессора из режима в точке В в режим в точке С. Так как производительность компрессора становится больше требуемой для системы (V С> V' B), давление в системе растет, пока режим работы компрессора не достигнет точки К, а в системе точки К'. При незначительном увеличении давления в системе режим работы компрессора из точки К переместится в точку Е.

Так как производительность компрессора в точке Е меньше требуемой в системе точки К' (V BK), то давление снова начнет падать и компрессор достигнет режима работы в точке В, а система перейдет в точку В'. Затем все режимы повторяются.

В результате в системе – "компрессор – трубопровод" возникнут автоколебания газа, сопровождаемые внезапными изменениями производительности и давления нагнетания компрессора. Такое явление известно под названием "помпаж" компрессора, рис. 1.7.

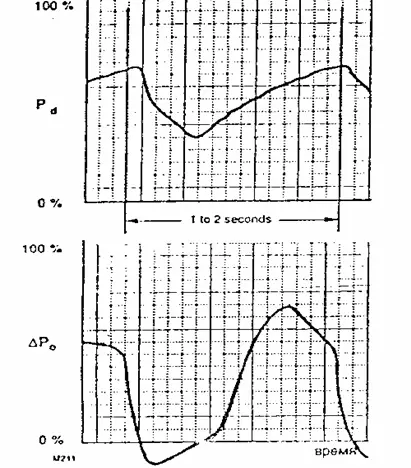

Рис. 1.7. Развитие помпажа во времени

Говоря проще, скорость движения газа меняет свое направление на противоположное. При этом на противоположную меняется и аэродинамическая сила. Можно просто представить порядок величин аэродинамических сил, поскольку их момент относительно оси ротора требует для вращения последнего эффективной мощности приводного двигателя. При изменении таких больших сил и момента на противоположные механические нагрузки на вал, подшипники, диафрагмы и корпус компрессора в целом превышают допустимые величины.

Из-за нелинейности характеристик компрессора его рабочая точка ускоряется, приближаясь к помпажу, независимо от того двигается ли она вдоль характеристики при неизменных оборотах или скорость вращения меняется под влиянием системы автоматического регулирования (САР). Чтобы уменьшить расстояние между границей помпажа и линией настройки, САР должна учитывать влияние этого ускорения. Способность антипомпажного клапана обеспечивать быстрый выпуск газа является одной из его важнейших характеристик.
