Помпажный тест
При помпажном тесте два контура управляют антипомпажным клапаном через блок выбора меньшего значения. Один контур используется в каскадном режиме с заданием, которое вычисляется из кривой помпажа (см. рис. 1.12-1.), предоставляемой производителем оборудования.
Кривая помпажа определяется при тестировании компрессора в нескольких точках давления. При этом исследуется, при каком расходе в компрессоре начинается помпаж. По этой линии на несколько процентов ниже чертится кривая безопасного режима работы.
По давлению, исходя из кривой безопасного режима работы, происходит вычисление задания для управляющего контура расхода. Если отклик при регулировании будет очень близок к кривой помпажа, можно, изменяя коэффициент усиления (и возможно коэффициенты интегрирования и дифференцирования также) изменять характеристику в зависимости от того как близко к кривой помпажа работает компрессор. Время сканирования и опроса датчиков контура устанавливается в районе 100 мс (компания Эмерсон).

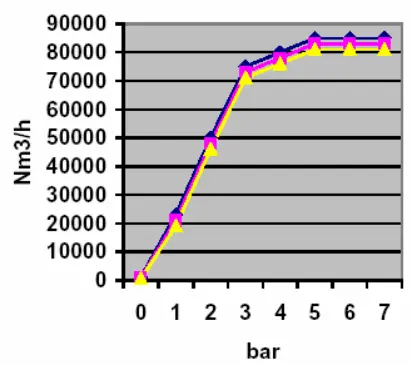

Рис. 1.12-1. Схема определения границы помпажа и проведения помпажного теста

Компрессор при проведении теста работает при минимальном расходе, возможном для процесса. Производится оценка выполнения антипомпажным клапаном своих функций во время теста. Совместная работа антипомпажного клапана и контроллеров должно выводить компрессор на линию безопасной работы.
Антипомпажное регулирование
Антипомпажное регулирование предназначено для обеспечения устойчивой работы компрессора при производительностях меньше величины V k(внутри зоны помпажа). Принципиально антипомпажное регулирование – это регулирование перепуском.
Особенности расположения характеристик на графике напорно-расходной характеристики компрессора показаны на рис.1.13.

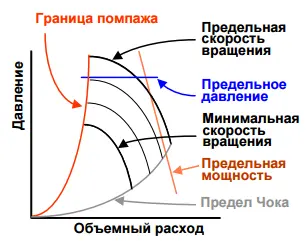

Рис. 1.13. Зона устойчивой работы и особенности расположения основных характеристик компрессора и граница помпажа
Режим устойчивой работы компрессора ограничен. Наиболее серьезными ограничениями являются:
– граница помпажа
– предельная мощность
– предельное давление
– предельная частота вращения
Работать на линиях ограничения крайне опасно. Обычно САР удерживает рабочую точку на безопасном расстоянии от этих линий в зоне безопасной работы. Одна из основных задач САР расширить границы зоны безопасной работы.
Изменением частоты вращения компрессора или угла потока на входе входным направляющим аппаратом можно также изменять величину зоны неустойчивой работы, но в небольших границах.
Рассмотрим процесс регулирования. Простейшая схема антипомпажного регулирования приведена на рис. 1.14.

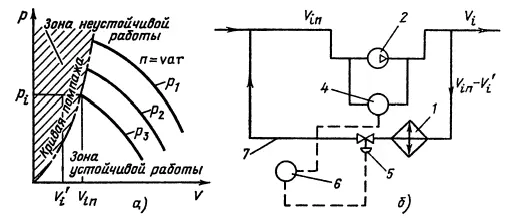

Рис. 1.14. Антипомпажное регулирование
а) процесс регулирования
б) схема регулирования
Если потребителю необходимо количество газа Vi' при давлении p i, которое меньше минимальной производительности V inпри давлении p i, то компрессор должен перекачивать количество V in, а разность V in– Vi' должна отводиться со стороны нагнетания компрессора.
Задачей антипомпажного регулирования является отвод необходимого количества газа со стороны нагнетания компрессора в соответствии с требуемым расходом через систему с тем, чтобы производительность компрессора не была равна или меньше V in.
При приближении компрессора к производительности Vin по перепаду давления на измерительной шайбе I и по импульсу 4 давления pk/pj срабатывает регулятор 6 и дает импульс на регулирующий клапан 5, который обеспечивает перепуск расхода V in– Vi' по обводному трубопроводу 7.
Во избежание нагрева газа на обводном трубопроводе предусмотрен теплообменник. Таким образом, компрессор перекачивает расход V in
