Помпаж осевого компрессора при обледенении входной кромки осевого компрессора может сопровождаться мощным хлопком и выбросом воздуха во всасывающий тракт агрегата. Следует отметить, что помпаж здесь наступает прежде всего в результате внезапного возмущения потока воздуха в момент отрыва кусков льда или налипшего снега со стенок конфузора или направляющих лопаток компрессора. В момент отрыва кусков льда с направляющего аппарата компрессора, возросшая при обледенении в межлопаточных каналах осевая составляющая скорости резко падает, вследствие быстрого увеличения проходного сечения решетки и лопатки как бы не успевают «подхватить» поток воздуха, что вызывает нарушение целостности потока и увеличение местных сопротивлений и, как следствие этого, выброс остатков льда во всасывающий патрубок.

Частота пульсаций достаточно жестко связана с емкостью сети и длиной трубопроводов. Амплитуды колебаний также зависят от емкости сети, ее инерционных и демпфирующих свойств. Зависимость от сети настолько велика, что один и тот же компрессор при одинаковых режимах по расходу газа и частоте вращения может работать как в режиме помпажа, так и без его проявления. Изменение емкости по расходу рабочего тела вызывает отклонение момента начала помпажа. Этим, в частности, объясняется то, что линия совместной работы компрессора и газовой турбины в установках с регенерацией теплоты отходящих газов проходит ближе к линии помпажа, чем в установках без регенерации теплоты отходящих газов.

Пример реальной картины помпажа в реальных производственных условиях компрессора полипропиленового производства представлен ниже.

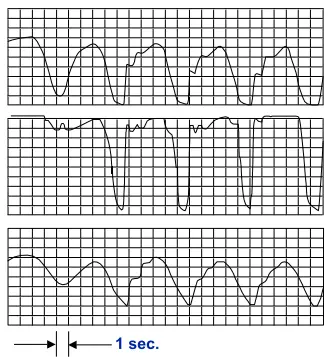

Рис. 1.8. Картина помпажа пропиленового компрессора

а) Перепад давления на диафрагме ΔPo во всасе 1-й ступени

б) Перепад давления на диафрагме ΔPo во всасе 2-й ступени

в) Перепад давления на диафрагме ΔPo в нагнетании

Результатом помпажа компрессора стали нестабильность расхода и давления, резкие колебания потребляемой мощности, приводящие к усталости металла, были обнаружены повреждения подшипников вала колеса, увеличение зазоров в уплотнениях. Это в свою очередь привело к снижению КПД и в дальнейшем к сокращению межремонтного срока работы.

Граница помпажа

Точка на характеристике компрессора, левее которой возможен помпаж, называется граничной точкой помпажа.

При малых расходах поток газа с определенной степенью повышения давления занимает не всю полость проточной части, что приводит к расширению газа в определенных местах, часть потока газа из отвода возвращается обратно в рабочее колесо, а затем снова выбрасывается в отвод. Возникает т.н. вращающийся срыв потока газа в рабочем колесе. В результате этого происходит колебание давления и производительности, компрессор начинает работать с периодическими ударами и вибрацией. При определенных условиях может произойти прекращение подачи газа или даже разрушение компрессора.

При уменьшении производительности давление нагнетания растет до определенного максимального значения р макс. При дальнейшем уменьшении V начинается нестационарная работа компрессора с ударами и колебаниями параметров. Интенсивность и частота этих ударов зависят от величины р к, плотности перекачиваемого газа, емкости сети трубопроводов и других факторов.

Явление помпажа в компрессорах выражено более явно, чем насосах, т.к. перекачиваемый газ в компрессоре и трубопроводе является аккумулятором энергии, способным вызывать упругие колебания в системе.

Кроме того, неустойчивая зона напорной характеристики газовых машин значительно шире, чему у насосов, главным образом за счет применения больших углов наклона лопастей или лопаток. Так, например, зона помпажа у многоступенчатых компрессоров достигает 60%, у нагнетателей наддува транспортных двигателей (при угле изгиба лопатки 900, она распространяется почти до номинального режима, т.е. для таких машин допустимы лишь перегрузки по производительности.

Теоретическая граница помпажа должна совпадать с режимом максимального давления. В действительности помпаж начинается при несколько больших производительностях.

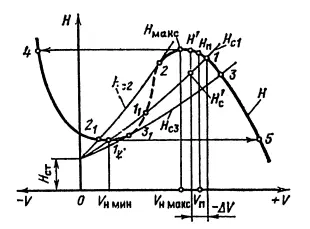

Простейшее объяснение механизма возникновения неустойчивой работы компрессора в зоне границы помпажа показано на рис. 1.9.
