Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура антипомпажной защиты и регулирования»

Рис. 1.9. К объяснению границы помпажа

В общем случае напорная характеристика H=f(V) представляет собой кривую с двумя точками перегиба Н макси Н мин. Положение этих критических точек по оси абсцисс может быть различными. Чаще всего V H макс> 0, а V Hмин< 0.

Устойчивость работы машины в системе характеризуется способностью восстанавливать равновесное состояние после окончания действия возмущающих факторов, способных вывести систему из состояния равновесия.

Рассмотренные выше условия относятся к статическому состоянию системы. Если в системе есть аккумулятор энергии (резервуар, элементы с достаточной упругостью или упругие трубопроводные элементы), то при работе вблизи точки V H максимеет место колебание напора и производительности и может произойти скачкообразный переход режима в точку 4. Аналогично может иметь место скачкообразный переход режима из точки 1 в точку 5. Этот процесс может многократно повторяться. Такая неустойчивая работа компрессора, сопровождающаяся резким периодическим колебанием давления в производительности в сети (системе).

Частота и амплитуда колебаний зависят от характеристики компрессора, объема газа в системе, свойств перекачиваемого газа и др.

Для обеспечения устойчивой работы компрессор должен работать на ниспадающей части характеристик H=f(V). Величина V копределяется из анализа формы характеристики компрессора и системы.

При проектировании компрессора границу помпажа стремятся переместить в зону меньших подач. Это достигается путем соответствующего воздействия на геометрические характеристики проточной части. В эксплуатации зону помпажа можно уменьшить снижением частоты вращения компрессора, уменьшением аккумулирующей способности системы.

Для отстройки от границы помпажа и работы в непомпажной зоне компрессорная установка оснащается антипомпажным устройством, упрощенная схема которого показана на рис. 1.10.

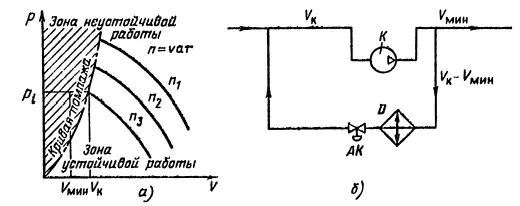

Рис. 1.10. Схема антипомпажного регулирования

а) характеристики регулирования

б) схема регулирования

К – компрессор

АК – антипомпажный клапан

D – диафрагма

На нагнетательном трубопроводе включается антипомпажный регулятор, соединенный посредством сервомотора с антипомпажным клапаном (АК). В настоящее время используется антипомпажные устройства струйного типа. Когда потребление сети уменьшается до V мин(границы помпажа), включается регулятор производительности. Разница объемов ∆ V=V k– V мин выпускается в атмосферу или переводится на всас компрессора.

При регулировании перепуском (байпасированием) нагнетательный и всасывающий трубопроводы соединяются обводным (байпасным) трубопроводом с регулирующим клапаном.

Рис. 1.11. Регулирование байпасированием

Пример: Пусть необходимо уменьшить производительность V 2до значения V 1. В компрессоре газ сжимается до давления р к 2, но часть его дельта V =V 2-V 1направляется по обводному трубопроводу на вход компрессора. Нагрев газа при дросселировании разности давлений р к1-р к2воспринимается в теплообменнике, благодаря чему состояние газа на входе практически не меняется. При сжатии воздуха обычно байпас (без теплообменника) соединяется с атмосферой. Регулирование перепуском связано с завышенной затратой мощности, потому этот способ стараются не применять.

Схема байпасирования применяется также и при антипомпажном регулировании.

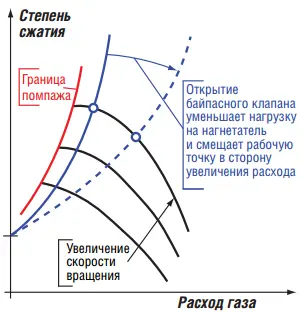

Рис. 1.12. Удаление от границы помпажа при открытии байпасного клапана

Как можно видеть из схемы, открытие байпасного клапана уменьшает нагрузку на нагнетатель и смещает рабочую точку в сторону увеличения расхода. Это способствует сдвижению рабочей точки от границы помпажа.

1.5. Антипомпажная защита и регулирование

Антипомпажная защита

При проектировании компрессора границу помпажа стремятся переместить в зону меньших подач. Это требует применения развитых систем защиты от помпажа.

Существующие способы защиты от помпажа можно разделить на две группы

– параметрический,

– признаковый.

Параметрические способы
