Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Зоны технико-экономической эффективности применения платформ приведены ниже, рис. 1.23.

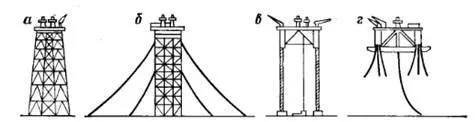

Рис. 1.23. Области целесообразного применения разных типов платформ в зависимости от глубины моря

а) – жесткие морские стационарные платформы

б) – стальные платформы с натяжными опорами

в) – полупогружные платформы с избыточной плавучестью

г) – плавучие средства для эксплуатации скважин с подводным оборудованием

В следующем десятилетии ожидается, что отрасль будет все больше ориентироваться на глубоководные и сверхглубоководные разработки, при глубине свыше 3000 м. С увеличением глубины воды возникают новые технические задачи, решения по которым будут определять возможности разработки таких месторождений.

Цели будущих разработок просматриваются уже сегодня. Некоторые из них перечислены далее.

– Разработка готовых подводных систем и плавучих производственных платформ с возможностью хранения готовой продукции и добычей с глубин свыше 3000 м.

– Разработка новых способов якорения платформ из полимерных и композитных материалов.

– Минипроизводственные платформы для глубоководных малодебитных месторождений.

– Использование райзеров больших диаметров.

– Долгосрочные гарантии целостности интактных и поврежденных гибких райзеров.

– Новые системы райзеров, в том числе с использованием гибридных и композитных райзеров.

– Развитие технологий обработки углеводородов на дне.

– Повышение надежности и оптимизации технологии обработки в надводных системах.

– Разработка новых концепций верхних строений плавучих платформ для глубоководной добычи с целью избежать проблемы подъема скважинной продукции и тяжелых морских монтажных и пусконаладочных работ.

– Получение гидрометеорологических данные и их оценка для глубоководных участков.

– Развитие концепции самоустанавливающихся глубоководных конструкций.

– Обеспечение добычи и подъема скважинной продукции с сверхвысоких глубин.

Многое изменилось в отрасли после первой установки платформы на шельфе в 1947 году. Сегодня отрасль является по-настоящему международной и высокопрофессиональной. Многие проблемы морских технологий были решены за последние десятилетия, во многом таким же образом, существующие и будущие проблемы будут решены в будущем с развитием новых разработок.

КЕЙС

АВАРИЯ НА МОРСКОЙ ПЛАТФОРМЕ ОСЕБЕРГ ИЗ-ЗА ПЛОХОЙ РАБОТЫ АРМАТУРЫ. ДОКЛАД НОРВЕЖСКОЙ ИНСПЕКЦИОННОЙ СЛУЖБЫ О РЕЗУЛЬТАТАХ РАССЛЕДОВАНИЯ

Этот отчет о расследовании инцидента относится к утечке углеводородов, который произошел в сентябре 2008 года на платформе Осеберг компании Статойл Гидро. Утечка произошла в производственных манифольдах. Первоначальные утечки были оценены в 26 килограммов в секунду. Непосредственной причиной этого стало внезапное и не санкционированное открытие клапана тестового манифольда, приведшего к сбросу давления в нем.

Последующий гидроудар вырвал два дюйма трубопровода уравнивания давления между тестовым и производственным манифольдами. Непосредственной причиной гидравлических ударов было быстрое открытие скважины на тестовый манифольд, в котором произошел сброс давления.

Клапан открылся благодаря сигналу регулятора на перевод в безопасное положение, в то время как из-за деактивации привода произошло закрытие клапана. Это означало быстрое и непреднамеренное открытие клапана, когда гидравлическая жидкость была введена в блок управления. Общий объем углеводородов оценивался в 1500 кг. Персонал не получил ранений, материальный ущерб был незначительным.

Платформа Осеберг была введена в эксплуатацию в декабре 1991 года. Нефть добывается из 18 скважин. Многофазный трубопровод подает нефть из трех скважин на платформу Осеберг для обработки. Вода впрыскивается в трех скважинах и газ в пяти, чтобы улучшить восстановление расхода. Добыча нефти составляет около 30.000 баррелей в сутки. Нефть проходит через блок сепараторов, и уже в виде стабилизированной сырой нефти поступает по трубам в береговой терминал Стуре. Платформа Осеберг оборудована для одновременного бурения и добычи.

Скважинная продукция от каждой скважины может быть отправлена в любой тестовый или производственный манифольды, расположенных в 30 м в приустьевой зоне (см. рисунок ниже).
