Рис. 1.21. Буровые суда

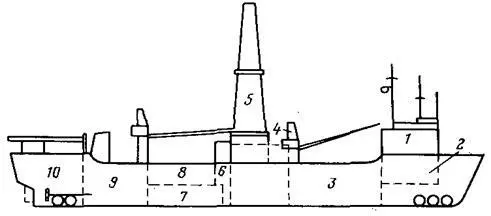

а) Схема отечественного бурового судна «Пеликан»

1 – помещение для вычислительных машин; 2 – жилые помещения; 3 – трюмы для труб; 4 – пост бурового мастера; 5 – буровая вышка; 6 –погружная телевизионная система; 7 – помещение для буровых насосов; 8 – трюмы для хранения материалов и приготовления бурового раствора; 9 – машинное отделение; 10 – приводные механизмы

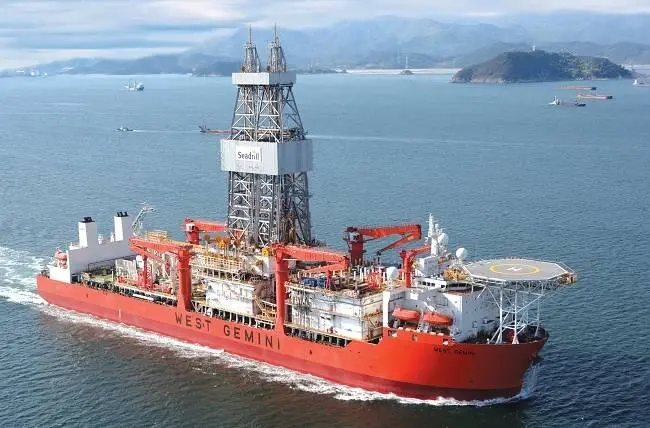

б) Общий вид бурового судна

Под буровой вышкой в днище судна имеется проем, в который вставляют райзер – обсадную трубу, соединяющую судно с морским дном. Внутрь райзера опускают бурильную колонну. Промывочная жидкость циркулирует по обсадной колонне и выносит разбуренную породу на судно. Здесь из бурового раствора отбирают образцы выбуренной породы и очищают раствор от шлама.

На современном уровне развития техники и технологии бурения возможно бурение скважин при глубинах моря до 2500 м.

Средняя стоимость бурения 1 км нефтегазовой скважины зависит от глубины и климатического пояса. Она составляет на суше 1–1,8, а на море 5–12 млн. долл. Стоимость работ в арктических морях может в десять раз превышать стоимость бурения на суше.

Самоподъемные плавучие буровые установки

Самоподъемные плавучие буровые установки (СПБУ) также относят к гидротехническим сооружениям типа МП в период выполнения ими буровых операций, когда понтон СПБУ с оборудованием поднят над водой и опирается на три- четыре металлических решетчатых опоры, установленные на дно моря при глубине воды до 100м.

Судно для добычи, хранения и отгрузки нефти FPSO (Floating Production Storage and Offloading Vessel)

FPSO суда добывают сырую нефть из глубоководных буровых скважин и хранят ее в своих танках до тех пор, пока она не будет перекачана на танкеры-челноки, либо океанские нефтеналивные баржи для дальнейшей транспортировки на берег. Также перекачка нефти на континент может осуществляется через специальную систему трубопроводов, однако этот вариант приемлем, когда освоение месторождений происходит в непосредственной близости от берега.

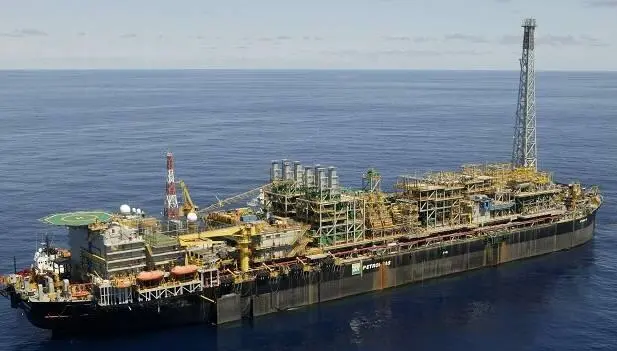

Рис. 1.22. Судно FPSO

В дополнение к судам FPSO используются также специализированные суда (без производственного оборудования) FSO (Floating Storage and Offloading). Работают они в тех же районах для обеспечения нефтяных и газовых разработок.

Огромным преимуществом эксплуатации судов FPSO является исключение затрат на прокладку километров трубопроводов от месторождения до берегового терминала. Производственное оборудование судов FPSO позволяет производить освоение небольших месторождений нефти, либо глубоководных месторождений вдали от уже существующей подводной инфраструктуры. Причем при производстве на небольших месторождениях, запасы которых могут быть исчерпаны уже через 1,5-2 года, отпадает необходимость установки дорогостоящих нефтяных платформ. Когда месторождение отработано, судно переходит к разработке следующего.

На плавучей базе FPSO может происходить сепарация нефти. Однако, предпочтительнее осуществлять первичную сепарацию на нефтепромысловой платформе для экономии места в танках судна.

Суда типа FPSO используются для разработки нефтяных полей по всему миру с конца 70-х годов. В большинстве своем они работают в районах Северного моря, Бразилии, Южно-Китайского моря, Средиземного моря, Австралии и западного побережья Африки.

На сегодняшний день самым большим судном этого типа является Kizomba A – 2004 года постройки, вместимостью 2.2 миллиона баррелей. Цена судна превышает 800 млн. USD, построено оно на верфях Hyundai Heavy Industries в Ульсане, Корея. Дедвейт судна: 340.000 т, длина 285 м, ширина 63 м.

Обычные платформы на стационарном стальном или железобетонном основании экономически целесообразны для месторождений, расположенных в акваториях с глубиной моря до 300 м. Приблизительная стоимость этих платформ может составлять до 80 млн. долл., срок ввода в эксплуатацию доходит до трех лет. В акваториях с глубиной более 300 м стоимость и масса обычных платформ сильно возрастают, и наиболее экономичной становится платформа на растяжках. Проектная стоимость таких платформ при глубинах 300-500 м составляет 75-150 млн. долл.
