Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Полупогружные МП

Самое современное поколение морских платформ – полупогружные. Это гигантские понтоны с вертикальными стабилизационными колоннами, остойчивость которых регулируют заполнением балластных емкостей в горизонтальных погружных поплавках. Осадка платформы в рабочем состоянии составляет 15–25 м. На рис.1.16.а показан внешний вид первого поколения полупогружных платформ, на рис. 1.16.б – вид современной платформы с улучшенными навигационными характеристиками. Полупогружные платформы используют для бурения скважин при глубине вод, не доступной для стационарных и самоподъемных буровых оснований. В 2000 г. эта глубина составляла уже 1100 м, а двумя десятилетиями раньше – всего 500 м.

а)

б)

в)

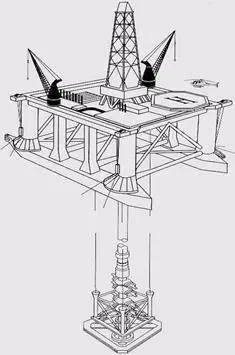

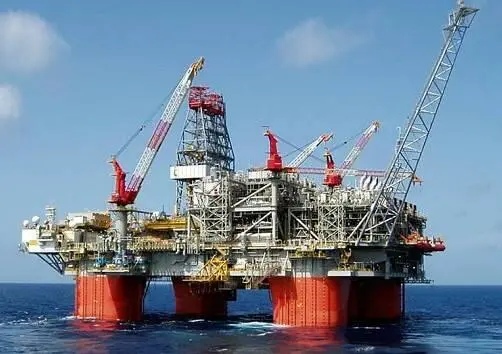

Рис.1.16. Конструкции полупогружных платформ:

а – первые конструкции;

б – современные с улучшенными навигационными характеристиками

в – общий вид

Полупогружную платформу при бурении иногда крепят ко дну натяжными опорами. В этом случае обеспечивается хорошая фиксация платформы над точкой бурения. Одиночные скважины и кусты скважин, закрепленные на донных платах, обвязывают единой системой трубопроводов. Действующая система сбора продукции на морском промысле в Мексиканском заливе показана на рис.1.17.

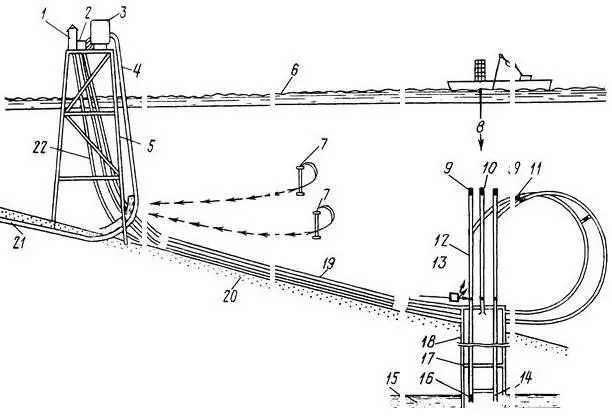

Рис. 1.17. Схема подводного заканчивания скважин (Мексиканский залив):

1 – панель дистанционного управления; 2 –манифольд; 3 – замерное эксплуатационное оборудование; 4 – стояк 275мм; 5 – эксплуатационная платформа; 6 – поверхность моря; 7 – скважины; 8 – возможный вертикальный вход в скважину; 9 – насосно-компрессорные трубы; 10 – затрубное пространство; 11 – задвижки; 12 – подводное оборудование устья скважины для компрессорной эксплуатации; 13 –манифольд гидравлической линии для управляющих задвижек; 14 –пробка; 15 – продуктивный интервал; 16 – установочный патрубок; 17 – пакер; 18 – обсадная колонна; 19 – выкидные линии; 20 – дно океана; 21 – заглубленный трубопровод до берега или до центральной платформы; 22 – гидравлические линии для управляющих задвижек

Устьевое подводное оборудование может быть открытого или закрытого типа. Оборудование открытого типа устанавливают на устьях одиночных эксплуатационных скважин (рис. 1.18) или на донных платах для куста скважин (рис.1.19). На одиночных скважинах фонтанную елку монтируют на колонне обсадных труб. Донная плата для куста скважин требует дополнительного крепления ко дну с помощью свай.

а)

б)

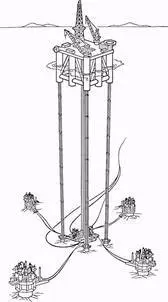

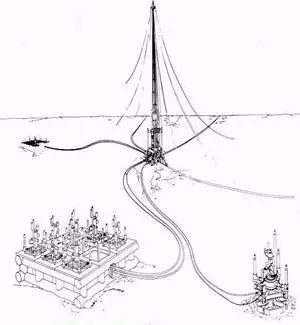

Рис. 1.18. Устьевое подводное оборудование

а – одиночные эксплуатационные скважины

б – донные платы

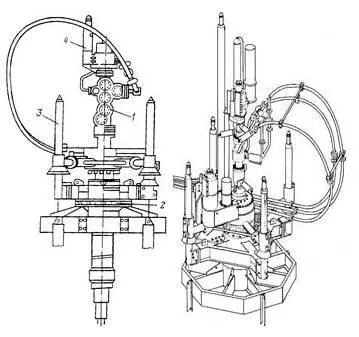

Рис. 1.19. Конструкции устьевого подводного эксплуатационного оборудования

фирмы Ветко (США) для одиночных скважин:

1 – фонтанная елка с гидравлическими задвижками; 2 – подводное устье скважины; 3 – направляющая конструкция; 4 – ориентирующий сердечник

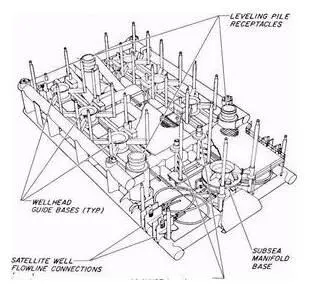

Рис. 1.20. Донная плата для куста скважин:

1 – гнезда для свай; 2 – направляющие для устьев скважин; 3 – спутник вспомогательный; 4 – основание подводного манифольда;

Буровые суда

Бурение опорных, параметрических и разведочных скважин на больших глубинах ведут с бурового судна. Устройство отечественного бурового судна «Пеликан» показано на рис. 1.21. Длина судна 150 м, высота вышки 73 м. Судно может работать без пополнения запасов горючего и материалов в течение нескольких месяцев. Буровое судно удерживается над скважиной несколькими якорями (если это возможно) и динамической системой стабилизации – двигателями. Двигатели являются частью контролируемой компьютером навигационной системы судна. Они расположены так, что могут вернуть судно в первоначальное положение, если его сдувает ветром или сносит волнами и течением.
