Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

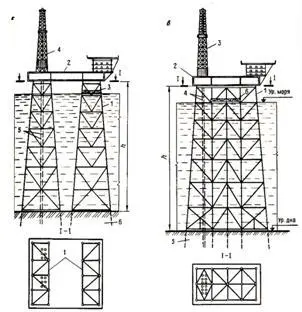

Рис. 1.13. Схемы МСП, применяемые на Каспийском море:

а – четырехблочная МСП; 1 – опорный блок; 2 -верхнее строение; 3— подвышенные конструкции; 4 – буровая вышка; 5 – причально-посадочное устройство; 6 – водоотделяющая колонна (обсадная); 7 – свайный фундамент;

б" – двухблочная МСП; 1— опорный блок; 2 – верхнее строение; 3 – причально-посадочное устройство; 4 – буровая вышка; 5 – водоотделяющая колонна; 6 – свайный фундамент;

в – моноблочная МП; 1 – опорный блок; 2 – верхнее строение, модули; 3 – буровая вышка; 4 – водоотделяющая колонна; 5 – свайный фундамент; 6 – причально-посадочное устройство.

Башни с оттяжками сохраняют свою устойчивость системой оттяжек, понтонов плавучести и противовесов. Плавучие башни подобны качающемуся маятнику, они возвращаются в состояние равновесия с помощью понтонов плавучести, расположенных в верхней части конструкции. Гибкие башни отклоняются от вертикали под действием волн, но при этом они, подобно сжатой пружине, стремятся возвратиться в состояние равновесия.

На последнем уровне классификации имеется 10 групп конструкций, каждая из которых обозначается начальными буквами слов английского языка, например RGS – риджит гревити стил (жесткая гравитационная стальная), RGC (жесткая гравитационная бетонная) и т. д.

Из проанализированных конструкций, установленных в настоящее время в мире, глубоководных МСП (более 40 установок, глубина моря более 300 м) 76% составляют жесткие, в том числе 45% стальные ферменные со свайным креплением, 26% гравитационные и 5% гравитационно-свайные. Среди упругих МП 13% составляют плавучие башни, 8% башни с оттяжками и 3% гибкие башни.

Увеличивается доля проектов стальных опор в зависимости от глубины моря. При глубинах моря 305— 365 м стальные опоры составляют 13%, а при глубинах от 365 до 520 м – 50%. Из выполненных проектов 79% имеют стальные опоры, 15% – бетонные и 6% – сталь-бетон.

Наибольшее число проектов (57%) разработано для вод глубиной 305—365 м, 30% —для глубин 365—460 м и 13% – на глубины больше 460 м.

В практике бурения скважин с плавучих буровых средств (БС, ППБУ) широко применяют комплексы подводного устьевого оборудования (ПУО), устанавливаемые на морском дне. Такое расположение позволяет наибольшие смещения плавсредства от центра скважины, при этом установленное на морском дне оборудование меньше подвержено механическим повреждениям.

Комплекс ПУО предназначен:

– для обеспечения при бурении скважины гибкой замкнутой технологической связи между перемещающимся от воздействия волн и течений БС или ППБУ и неподвижным подводным устьем, установленным на морском дне;

– для направления в скважину бурильного инструмента, обеспечения замкнутой циркуляции бурового раствора, управления скважиной при бурении и др.;

– для надежного закрытия бурящейся скважины в целях предупреждения возможного выброса из скважины при аварийных ситуациях или при отсоединении буровой установки в случае больших волнений моря.

Существует несколько конструкции ПУО, обеспечивающих бурение скважин на разных глубинах моря – от 50 до 1800 м и более.

Большая глубина установки ПУО предъявляет высокие требования к его свойствам:

– оборудование должно быть прочным, вибростойким, способным выдерживать большие внешние давления,

– быть герметичным и надежно управляемым на расстоянии.

Конструкция узлов комплекса должна обеспечивать точность стыковки и обеспечивать нормальную работу и управление ПУО.

Особое внимание уделяют расположению механизмов связи – надежным устройствам, установленным на БС или ППБУ, которые подвергаются действию волн, течения и ветра.

Недостатки размещения ПУО на дне моря – сложность управления, эксплуатации и ремонта.

Многолетний опыт бурения с плавучих буровых средств определил в основном две типовые конструкции скважин с подводным устьем.

В первой конструкции (для глубин скважин примерно 5000-6500 м) применяют фундаментальную колонну (направление) диаметром 762 мм, кондуктор диаметром 508 мм, первую промежуточную колонну диаметром 340 мм, вторую промежуточную колонну диаметром 178 мм. Диаметр эксплуатационной колонны обеспечивает спуск и установку двухколонных насосно-компрессорных труб (НКТ) для одновременно–раздельной эксплуатации пластов. Благодаря такому сочетанию диаметров с большими зазорами между колоннами обеспечивается надежное крепление скважин.
