Станислав Горобченко - Курс «Применение трубопроводной арматуры». Модуль «Арматура и оборудование морских платформ»

Вторую конструкцию преимущественно применяют в условиях бурения на меньшие глубины при более простой конструкции скважин. В этой конструкции используют фундаментальную колонну диаметром 762 мм, кондуктор диаметром 406 мм, промежуточную колонну диаметром 273 мм, эксплуатационную колонну диаметром 178 мм.

В практике буровых работ на море с БС и ППБУ применяют одно – или двухблочную конструкцию ПУО.

Некоторые одноблочные конструкции преимущественно используют на больших глубинах вод, в несложных двух – и трехколонных конструкциях скважин и на небольших глубинах бурения.

Двухблочные конструкции применяют преимущественно на небольших глубинах вод, в сложных четырех – и пятиколонных конструкциях скважин и на больших глубинах бурения.

Пример одноблочной конструкции показан на рис. 1.14.

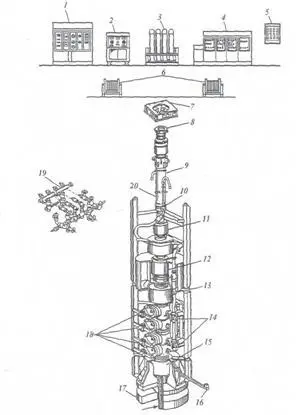

Рис. 1.14. Одноблочный подводный устьевой комплекс.

1 – пульт бурильщика; 2 – пульт управления штуцерным манифольдом; 3 -аккумуляторная установка; 4 – гидравлическая силовая установка; 5 – дистанционный пульт управления; 6 – шланговые барабаны; 7 – гидравлический спайдер; 8 – верхнее соединение морского стояка; 9 – телескопический компенсатор; 10 – соединение; 11 – угловой компенсатор; 12 – нижний узел морского стояка; 13 – направляющие; 14 – подводные задвижки; 15 – цанговая муфта; 16 – опорная плита; 17- акустический датчик; 18 – плашечные превенторы; 19 – штуцерный манифольд; 20 – морской стояк.

Преимущества одноблочной конструкции ПУО – сокращение времени на установку и монтаж комплекса. Так, установленный одноблочный комплекс ПУО используется в течение всего времени бурения скважины.

МСП свайного и крупноблочного типов

Основания из металлоконструкций свайного и крупноблочного типов в отечественной практике использовались очень широко. Эти конструкции установлены в районе Баку.

Основания свайного типа применяют при глубине воды до 10 м и при резких изменениях рельефа дна. Под сваи в дне моря со специального судна бурят скважины. В каждую такую скважину спускают сваю-трубу и цементируют ее. Затем трубы обрезают так, чтобы их концы были над водой на одинаковом уровне. Концы труб связывают плоскими металлическими фермами, а на них настилают пол, устанавливают вышку и буровое оборудование. Высота свай над уровнем воды должна превышать высоту самых больших волн.

На Каспии в 40 км от берега было открыто месторождение Нефтяные Камни, при глубине воды до 18–22 м. В 1949 г. на нем пробурили первую в СССР морскую скважину. Потом построили на крупноблочных основаниях целый город, отдельные сооружения которого соединены дорогами-эстакадами на сваях. Общая длина эстакад на Нефтяных Камнях составляет теперь сотни километров. На рис.1.15. показан принцип возведения морских сооружений на крупноблочных основаниях.

а)

б)

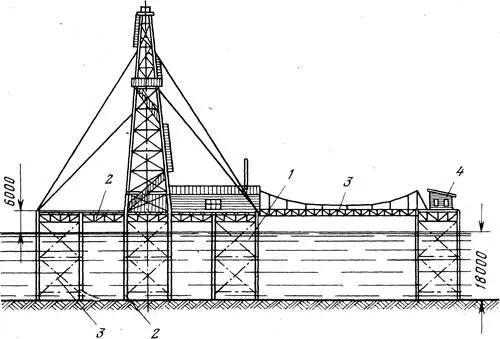

Рис.1.15. Схема буровой установки на море при крупноблочных основаниях:

а) схема установки

1 – опорные блоки; 2 – фермы-секции; 3 – пешеходный мост; 4 – бытовые помещения

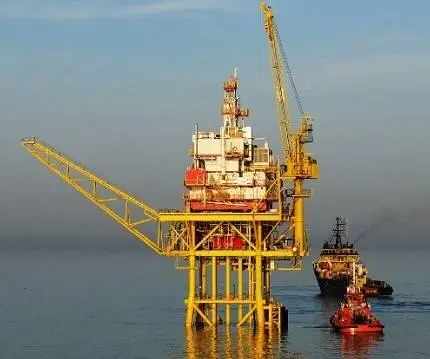

б) общий вид установки

Опорные блоки представляют собой пространственные конструкции из телескопических опорных стоек с башмаками, связанные фермами, тягами и распорками. Их устанавливают на дно моря крановым судном. После установки блоков с помощью специального бурового агрегата в каждую стойку спускают бурильную колонну с долотом и в дне моря забуривают скважину. Затем на канате во все стойки спускают в скважины патрубки. Пространство между патрубками и стойками заливают цементным раствором для надежной связи блоков с донным грунтом. Образуемые таким путем буровые основания связывают эстакадами, основания под которые сооружаются аналогично описанному методу.

Буровое оборудование размещают на приэстакадных буровых площадках так же, как и на суше, но более компактно. Для укрытия оборудования и защиты буровиков от дождя, снега и ветра строят помещение, примыкающее к вышке. Для отдыха персонала на некотором удалении от буровой вышки строят специальное помещение.

Строительство свайных, крупноблочных оснований и протяженных эстакад возможно только на мелководье, при глубине моря до 20–40 м. Подобные сооружения, кроме Каспия, имеются также на оз. Маракаибо в Венесуэле, в Персидском заливе, вблизи побережья США.
