1.5.2. Повреждение трансформаторов тока типа ТФКН-330 кВ (ТФУМ)

Измерительные трансформаторы тока 330 кВ типа ТФКН и ТФУМ с бумажно-масляной изоляцией конденсаторного типа U-образной конструкции.

В качестве примера рассмотрим фазу "А" ТТ-330 кВ, которая повредилась с возгоранием на подстанции 330 кВ. От действия ДЗТ отключился автотрансформатор и от действия ДЗШ отключилась 2СШ-330кВ (рис. 1.22).

Погашений потребителей не было, был вызван пожарный расчет, который был допущен для тушения пожара. Площадь возгорания составляла 100 кв.м. Использовалась 1 автоцистерна, 5 куб.м пены. Через 2 час.30 минут пожар был потушен. Износ поврежденного оборудования 100%, прямого ущерба нет.

Причиной возникновения нарушения на подстанции 330 кВ явился пробой изоляции первичной обмотки ТТ-330 кВ фазы "А" в области первой стяжки. Возникшая электрическая дуга привела к разрушению ТТ-330 кВ и возникновению КЗ. Разлетавшимися осколками фарфора покрышки ТТ и горящего масла произошло повреждение изоляции фазы "А" воздушного выключателя В-330 кВ.

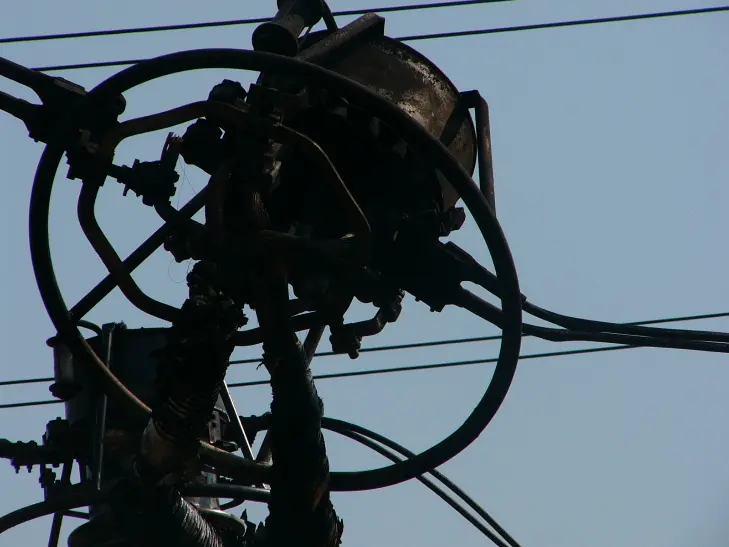

Рис. 1.22. Повреждение ТТ типа ТФКН-330 кВ подстанции 330 кВ

из-за внутреннего замыкания вследствие старения и износа изоляции.

ПРОИЗОШЛО:

1.Разрушение трансформатора тока фазы "А" ТТ-330кВ типа ТФКН-330, 1976 год изготовления.

2.Повреждение фазы "А" воздушного выключателя В-330кВ типа ВВД-330Б 1976г изготовления.

3.Опорная изоляция Фазы "В" разъединителя 330кВ типа РНДЗ-330 1976 года изготовления.

Другое повреждение ТТ-330 кВ на подстанции 330 кВ типа ТФКН-330 (1977 г. выпуска) произошло из-за старения и износа изоляции. Второй вероятной причиной повреждения являются электродинамические воздействия на первичную обмотку U-образного типа ТТ-330 кВ из-за близких КЗ в период его эксплуатации и последующее нарушение целостности изоляции, приведшее к пробою первичной обмотки на вторичную.

График изменения значения tg d изоляции ТТ-330 кВ на подстанции 330 кВ региона Юга типа ТФКН-330 приведен на рис 1.23.

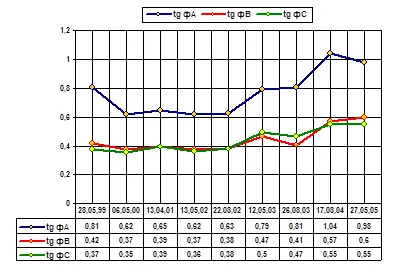

Рис. 1.23. График изменения значения tg изоляции ТТ-330 кВ на подстанции 330 кВ типа ТФКН-330.

Как видно из графика, значение tg на фазе «А» даже превысило соответствующие величины tg на на фазе «В» (поврежденная) и на фазе «С» (неповрежденная). Видимо, значение tg на поврежденной фазе «В» возрастало в период высоких летних температур более быстрыми темпами чем на соседних фазах с момента последних измерений 27.05.2005 и до момента повреждения 25.07.2005.

Основными причинами повреждения трансформаторов тока данного типа является длительное воздействие высокой температуры на состаренную изоляцию, что может быть обнаружено при измерении tg изоляции под рабочим напряжением, при физико-химическом анализе масла – ухудшение tg масла, появление повышенных концентраций газов при проведении ХАРГ [4, 9, 12-14].

Данные два случая повреждения трансформаторов тока типа ТФКН-330 кВ (ТФУМ) позволяют выработать следующие диагностические мероприятия:

– проведение тепловизионного контроля;

– измерении tg изоляции ТТ под рабочим напряжением;

– физико-химический анализ масла;

– хроматографический анализ масла (ХАРГ);

ТТ проработавшие больше нормативного срока эксплуатации требуется ставить на учащенный контроль с использованием вышеперечисленных четырех методов диагностики.

На примере данного случая актуальным представляется установка датчиков локации электрических разрядов [12- 18].

1.5.3. Повреждение трансформаторов тока типа ТФРМ-330 (ТРН-330 кВ) .

Измерительные трансформаторы тока 330 кВ типа ТФРМ-330 (ТРН-330 кВ) рымовидной конструкции с бумажно-масляной изоляцией конденсаторного типа герметичного исполнения.

На подстанции 330 кВ в аномально холодный зимний период 2006-2007 гг. произошло повреждение фазы «С» ТТ типа ТФРМ-330Б (ТРН-330), находящегося в эксплуатации с 1989 года. Причиной возникновения повреждения стало снижение уровня масла в связи с воздействием низких температур окружающего воздуха. В нижнем баке маслорасширителя произошло снижение уровня масла, при котором оголилась верхняя часть остова ТТ с потенциальной обкладкой и появились воздушные включения. Снижение в этой части электрической прочности бумажно-масляной изоляции конденсаторного типа повлекло к последовательному перекрытию (пробою) 10 изоляционных промежутков от потенциальной обкладки до "0" заземленной обкладки. Развитие процесса произошло быстротечно, с возникновением дуги, накоплением газа, взрывом с разрушением фарфоровой покрышки и выбросом масла, разрыву маслорасширителя в двух местах по сварному шву, трещина на маслоуказателе в верхнем баке маслорасширителя (рис. 1.24).
