Александр Хренников - Техническая диагностика и аварийность электрооборудования

а) б)

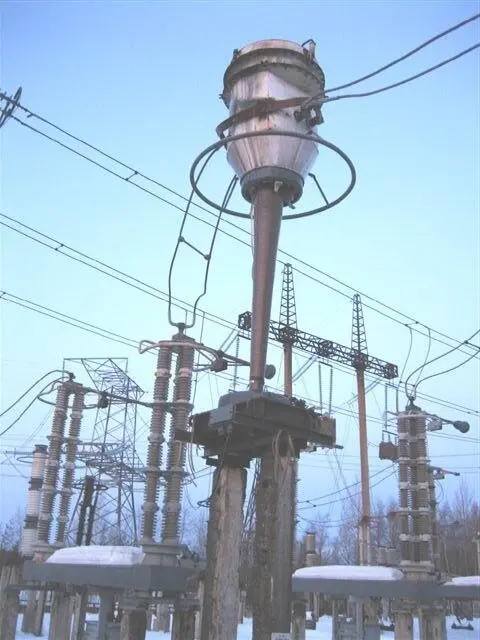

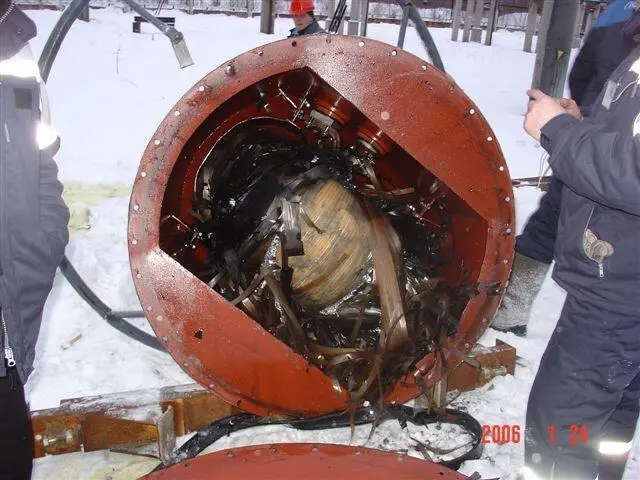

Рис. 1.24. Повреждение фазы «С» ТТ-330 кВ типа ТФРМ на подстанции 330 кВ.

Недостатком конструкции трансформатора тока тип ТФРМ-330-У1 выпуска 1988 года является отсутствие маслоуказательного стекла на нижнем баке маслорасширителя, что учтено в более поздних выпусках данного типа трансформаторов тока (рис. 1.25).

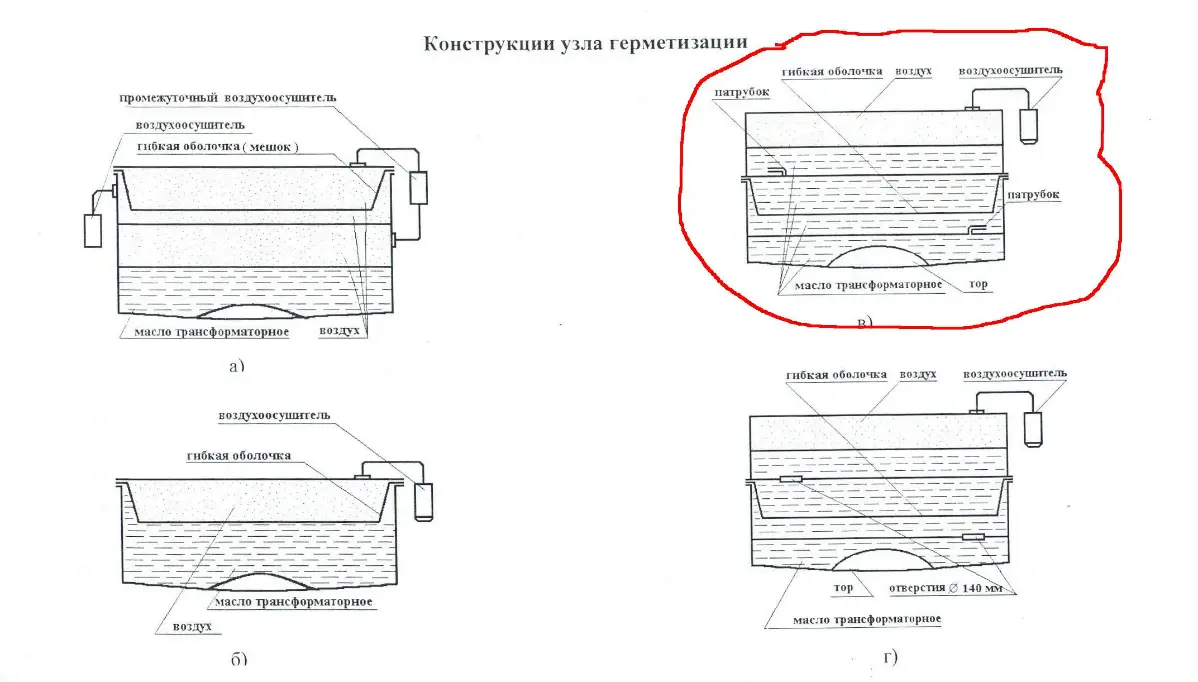

Рис. 1.25. Различные конструкции нижнего бака маслорасширителя ТТ-330 кВ типа ТФРМ: а) Тип 1 – “мешок” из фторолоновой лакоткани в металлическом баке; б) Тип 2 – “мембрана” (диафрагма) из фторолоновой лакоткани или литой резины на масле; в), г) Тип 3 – резиновая диафрагма между металлическими баками, масло под и над диафрагмой сообщается через патрубки или отверстия (данный тип используется в этом случае).

Следует отметить, что в период эксплуатации в АО-энерго не проводилось измерение сопротивления изоляции первичных и вторичных обмоток ТТ, химические анализы масла выполнялись в неполном объеме, не контролировалось влагосодержание и тангенс диэлектрических потерь масла, тангенс угла диэлектрических потерь изоляции (tg ) и емкость (С) ТТ также не измерялись.

Следующее технологическое нарушение – это повреждение ТТ 330 кВ типа ТФРМ-330-У1 (ТРН-330) фазы "С" на ПС 750 кВ, которое произошло в летний период 2006 года с разрушением фазы "С" ТТ-330 кВ и с возгоранием и фазы "С" выключателя. При этом отключились 2 воздушных линии. Через 1,5 секунды продуктами возгорания фазы "С" ТТ выключателя перекрыло фазу "А" ошиновки воздушной линии, находящейся в непосредственной близости. При этом от действия дифференциальной защиты отключилась фаза "А" с неуспешным ОАПВ и затем фазы "В" и "С" с запретом ТАПВ. Погашений электроснабжения потребителей не было (рис.1.26, 1.27).

а) б)

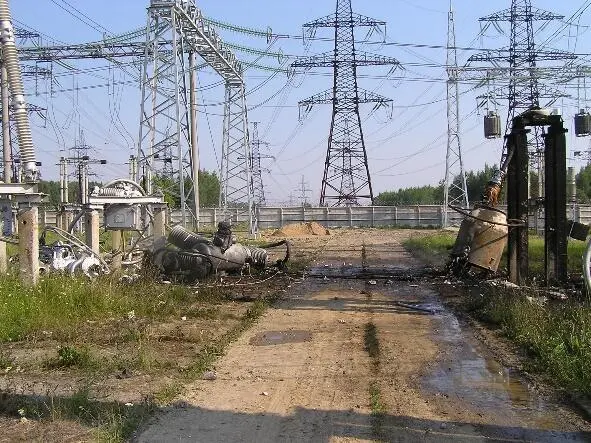

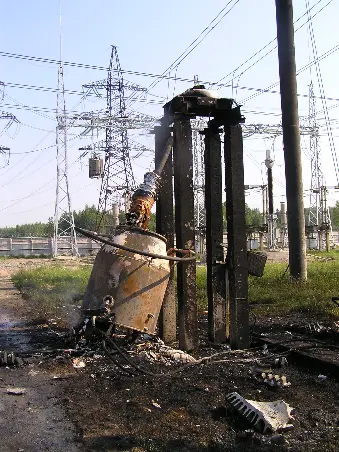

Рис.1.26. Повреждение и пожар на ТТ 330 кВ типа ТФРМ-330 (ТРН-330) фазы "С" на ПС 750 кВ.

а) б)

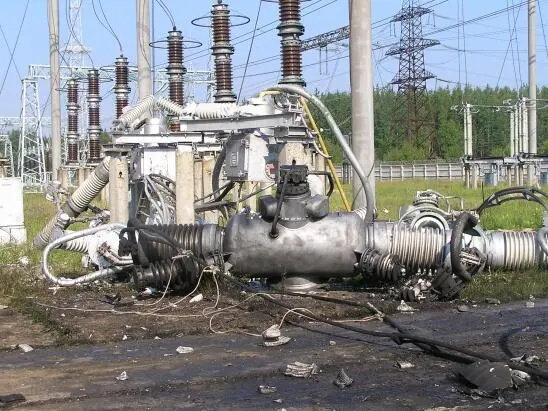

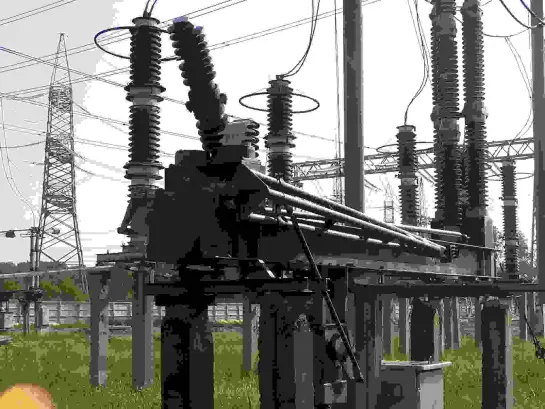

Рис. 1.27. Повреждение воздушного выключателя (а) и разъединителя (б) вблизи ТТ 330 кВ типа ТФРМ-330 (ТРН-330).

В результате произошло:

1.Разрушение фазы "С" ТТ-330 кВ, на фазе "В" на фарфоровой покрышке имеются сколы. ТТ-330 кВ 1976 года изготовления и ввода в эксплуатацию.

2.Повреждение фазы "С" воздушного выключателя типа ВВД-330Б, изготовленного и введенного в эксплуатацию в 1976 г.

3.Повреждение опорной изоляции двух соседних разъединителей 1976 г. изготовления и ввода в эксплуатацию.

Причиной возникновения нарушения на ПС 750 кВ явились развитие локальных очагов развивающегося теплового пробоя основной изоляции ТТ-330 кВ при высоких температурах окружающего воздуха и, соответственно, высокой температуры изоляции ТТ, а также большие перепады температур днем и ночью. Как следствие, более высокое поверхностное увлажнение твердой изоляции в утренние часы привело к электрическому пробою основной изоляции ТТ с корпуса расширителя (потенциал ВН) на заземленные элементы конструкции в зоне "тройника". В результате действия дугового разряда произошло разрушение ТТ.

Причиной разрушения фазы "С" воздушного выключателя явилось динамическое действие спуска ошиновки при падении трансформатора тока, что привело к падению фазы "С" выключателя на землю.

Для трансформаторов тока типа ТФРМ-330-У1 (ТРН-330) можно рекомендовать следующие диагностические измерения:

проведение тепловизионного контроля;

измерении tg изоляции ТТ под рабочим напряжением;

физико-химический анализ масла;

хроматографический анализ масла (ХАРГ);

– мониторинг интенсивности частичных разрядов в изоляции [5- 22].

1.5.4. Повреждение трансформатора напряжения типа НКФ-110 кВ..

Трансформатор напряжения типа НКФ-110 кВ электромагнитного типа, блок 110 кВ является главным элементом для всех каскадов ТН классов напряжения 220 кВ и выше.
