На рис. 1.15 изображен локальный нагрев на стенке бака масляного выключателя ВМ-35кВ «Т1Т» типа МКП-35 подстанции 35/10 кВ, фаза «А» (T= 3,7°С), который может быть связан с плохим контактом в гибкой связи к токоведущему стержню или в контактной группе (розетка дугогасящего устройства) [5, 8-12, 21, 22].

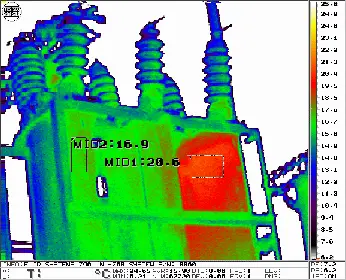

Рис. 1.15. Подстанция 35/10кВ ВМ-35кВ «Т1Т» типа МКП-35. Локальный нагрев на стенке бака масляного выключателя, фаза «А». (
T
= 3,7°С). Предположительно возможны две причины: 1) плохой контакт в гибкой связи к токоведущему стержню; 2) плохой контакт в контактной группе (розетка дугогасящего устройства).
На рис. 1.16 изображен силовой трансформатор типа ТДН-40000/110, 1968 года выпуска с дефектным вводом типа БМТ-110/600, 1976 года изготовления (фаза С). Имело место отсутствие масла в верхней части ввода, эта часть холоднее аналогичной части других вводов на термограмме (правый ввод на снимке). Ввод был заменен, после оценки количества оставшегося масла было обнаружено, что не хватило 12 литров. Причиной ухода масла явилось разрушение резиновых уплотнений в нижней части ввода [5, 7-14,22].

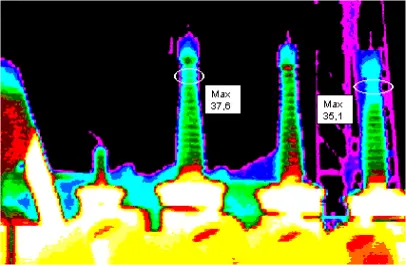

Рис. 1.16. Трансформатор типа ТДН-40000/110 с дефектным вводом типа БМТ-110/600, отсутствие масла в верхней части ввода, эта часть намного холоднее аналогичной части других вводов на термограмме ( T =2,5C, правый ввод на снимке).
1.5 Диагностика и повреждаемость измерительных трансформаторов тока, напряжения
1.5.1. Инфракрасная диагностика измерительных трансформаторов тока.
Тепловидение позволяет выявлять дефекты измерительных трансформаторов тока на подстанциях на самой ранней стадии развития, приблизительно за 8-12 месяцев до повреждения оборудования.
На рис. 1.17 представлен ТТ-330 с tgб =1,0% (норма по tgб для ТТ-330 – 1.0 %), ТТ по результатам тепловизионной диагностики демонтирован и заменен.

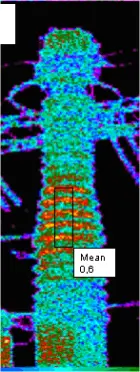

Рис. 1.17. ТТ-330 с tg б =1,0% (норма по tg б для ТТ-330 – 1.0 %), ТТ-330 демонтирован и заменен.
На рис. 1.18 и рис. 1.19 изображен ТТ 330 кВ в обычном видимом диапазоне и в инфракрасном. Нормы ХАРГ для ТТ-330 на тот момент отсутствовали, можно было опираться только на результаты накопленного опыта. Обычно эти данные сравнивали с ХАРГ трансформаторов с трех фаз присоединения, так как одновременно не бывает 3 плохих изделия. В данном случае при DT =1,0°C соответствовало tgб расч. =1,4% (25.05.98), DT=2,2°C соответствовало tgб расч. = 2,6% (от 02.06.98), измеренный при рабочем напряжении tgб составил tgб =1,2% (26.06.98). По совокупным результатам этих диагностических измерений ТТ 330 кВ демонтирован и заменен.

Рис. 1.18.
Рис. 1.19.

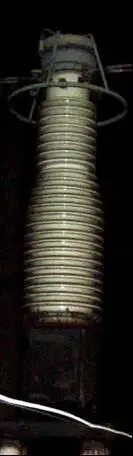

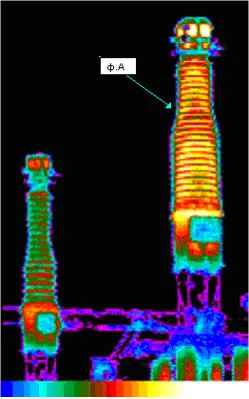

Рис. 1.18, рис. 1.19 – ТТ-330 с DT=2,2°C с tgб расч. = 2,6%, по совокупным результатам диагностических измерений ТТ 330 кВ демонтирован и заменен – в обычном видимом диапазоне и в инфракрасном.
Приведём пример того, к чему приводит игнорирование рекомендаций тепловизионного обследования. При обследовании на подстанции 110 кВ был обнаружен ТТ-110 с перегревом величиной T =0,8C, несмотря на рекомендации обслуживающий персонал и руководство подстанции не приняли никаких мер по выявлению причин перегрева и через 6 месяцев с момента обнаружения дефекта ТТ-110 кВ произошел его взрыв (рис. 1.20) [4-15].

Рис. 1.20. Поврежденный ТТ-110
кВ с обнаруженным за 6 месяцев до взрыва перегревом величиной
T
=0,8C .
На термограмме рис. 1.21 представлен дефектный ТТ 110 кВ с избыточной температурой по сравнению с другими фазами T =0,8C. Обнаружен дефект фазы С -разомкнута вторичная обмотка (через сопротивление ржавчины и окислов).

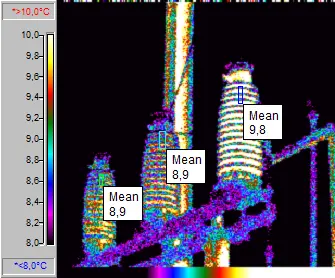

Рис.1.21. Дефектный ТТ 110 кВ с избыточной температурой по сравнению с другими фазами T =0,8C (дефект фазы С – разомкнута вторичная обмотка).
Таким образом, рассмотрены примеры обнаружения дефектов ТТ 110 и 330 кВ, ТТ-330 кВ с предельным по норме tgб =1,0%, расчетное значение tgб расч. = 2,6% при DT=2,2°C и ухудшенными показателями по ХАРГ, ТТ-110 кВ с обнаруженным за 6 месяцев до взрыва перегревом величиной T=0,8C, дефектный ТТ 110 кВ с разомкнутой вторичной обмоткой [5, 9, 10- 14].
