Рис. 1.4. Термограмма 30.03.2000 г. генератора 6 ГТ То ТЭЦ вид со стороны турбины в районе 10-ти часов (после 1-й перепайки) T = 5 град.С ( Rmax =5,07% между ветвями А1 и А2 фазы А).

Турбогенератор ТГ-4 ТЭЦ Волжского Автозавода типа ТВФ-120-2 (год выпуска 1970г.) отключился от сети действием поперечной дифференциальной защиты генератора. Причиной срабатывания защиты явилось нарушение пайки соединительной головки ветви С2 фазы С обмотки статора (обрыв ветви). Предыдущее измерение сопротивления постоянному току обмоток статора показало, что максимальное отличие Rmax между ветвями составляет 3,49 % . Максимальное отклонение от заводских данных составляло 2,2 % на ветви С2.

После перепайки обмотки статора было проведено тепловизионное обследование состояния качества паек головок стержней обмотки статора. Результаты измерений указали на повышенный нагрев мест паек в районе на ветви С2 в точках с T в диапазоне от 3,6 до 3,9 град.С. После перепайки максимальное отличие Rmax между ветвями составило 3,1 % , от заводских данных – 1,8% на ветви С1, что соответствует допустимым нормам по ОНИЭ (рис. 1.5, 1.6) [1, 2].

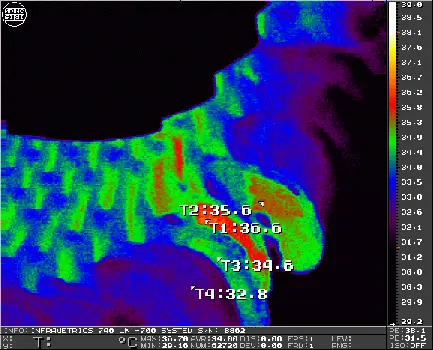

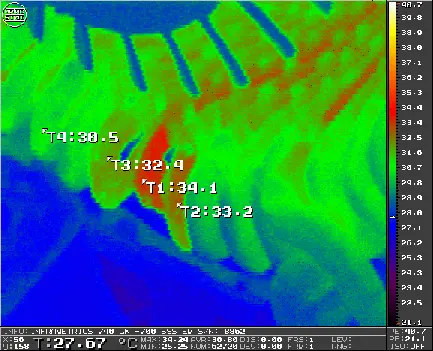

Рис. 1.5, 1.6. Термограммы 3.03.2000 г. генератора ТГ-4 ТЭЦ ВАЗа лобовая часть со стороны возбудителя T = 3,6-3,9 град.С ( Rmax = 3,1% между ветвями).

По результатам тепловизионного обследования ТГ-6 ТоТЭЦ, ТГ-4 ТЭЦ ВАЗ и ТГ2 Сызранской ТЭЦ была построена зависимость максимального отличия по сопротивлению постоянному току обмоток статора Rmax (между ветвями в %) от величины избыточной температуры T . Выделена также пороговая граница в 5 % для отклонения Rmax по ОНИЭ. Рассмотрение этой зависимости Rmax от T позволило сделать вывод о величине порогового значения T = 4-5 град.С, при превышении которого возможно наличие дефекта в пайке соединительных головок стержней обмотки статора турбогенераторов (ТГ) в процессе эксплуатации. Пороговый критерий T = 4-5 град.С не является окончательным и будет уточняться [5, 8, 12].

Турбогенератор ТГ2-25-2 Сызранской ТЭЦ (год выпуска 1956) обследовался во время капитального ремонта при помощи тепловизионного контроля при открытых лобовых частях обмотки статора с выведенным ротором и предварительным нагревом от резервного возбудителя постоянным током величиной порядка 600 Ампер. В ходе капитального ремонта проводилась полная перемотка обмотки статора турбогенератора, перепайка дефектных соединительных головок стержней проводилась с использованием циркониевого припоя марки ПМФОЦр 6-4-0,03.

При первичном тепловизионном обследовании на термограмме со стороны возбудителя обнаружено превышение температуры дефектных головок стержней (точки №1, №2, №3, №4, №5, №6, №7, №10) над температурой соседних “холодных” точек T= от 3,1°С до 6,2°С при разнице величины омического сопротивления Rmax=15% между фазами, что значительно превышает норму, указанную в ОНИЭ [1, 2]. После серии последовательных перепаек дефектных головок стержней обмотки статора турбогенератора разница величин омического сопротивления Rомич. между фазами снизилась вначале с Rmax=15% до 7,6%, а затем до 4,2% (рис. 1.7) [1, 2].

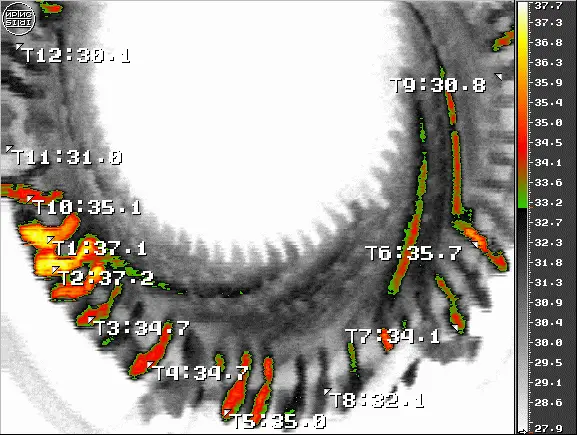

Рис. 1.7. Термограмма турбогенератора типа ТГ2-25-2 Сызранской ТЭЦ, год выпуска 1956, вид со стороны возбудителя, дефектные пайки головок стержней- точки №1, №2, №3, №4, №5, №6, №7, №10 ( T от 3,1°С до 6,2°С, R омич.= 15% ).

Тепловизионное обследование после очередной перепайки показало, что на термограмме, вид со стороны возбудителя, количество дефектных паек головок стержней уменьшилось с 8 до 2-х – точки №1, №5 и T составило от 3,3°С до 5,5°С при Rомич.= 3,2%. Это демонстрирует эффективность применения тепловизионного контроля для контроля качества пайки соединительных головок стержней статорных обмоток турбогенераторов в качества инструмента последовательной оценки качества паек [5-6, 8, 12, 20-22] (рис. 1.8).

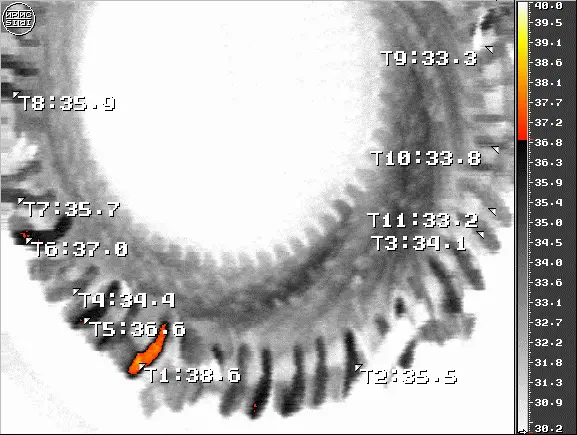

Рис. 1.8. Термограмма 29.10.04г. турбогенератора типа ТГ2-25-2 Сызранской ТЭЦ, год выпуска 1956, вид со стороны возбудителя, дефектные пайки головок стержней- точки №1, №5 ( T от 3,3°С до 5,5°С, R омич.= 3,2% ).
