Александр Хренников - Техническая диагностика и аварийность электрооборудования

1.2. Инфракрасная диагностика теплового состояния болтовых соединений и дефектов разъединителей

Тепловидение позволяет выявлять аварийные дефекты ЭО подстанций с сильными нагревами и значительными перепадами температур по сравнению с температурой окружающей среды (максимальное в данном разделе T=116°С). Кроме аварийных, в ходе тепловизионного обследования обнаруживаются нагревы болтовых соединений шинных и линейных разъединителей, которые могут устраняться по мере возможности отключений.

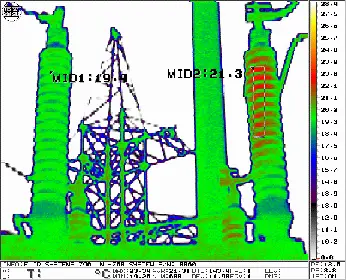

На рис 1.9 представлена термограмма опорного изолятора разъединителя 110 кВ подстанции «Новоспасская-1». Предположительная причина нагрева – увлажнение внутренней части стержневого изолятора из-за микропористости фарфора, увеличение тока утечки из-за повышенного загрязнения внешней поверхности (T=1,4°С).

Рис. 1.9. Опорный изолятор разъединителя ШР-110кВ подстанции Новоспасская-1» в сторону ЛР. Фаза «А». Предположительно увлажнение внутренней части стержневого изолятора из-за микропористости фарфора, увеличение тока утечки из-за повышенного загрязнения внешней поверхности ( T =1,4°С).

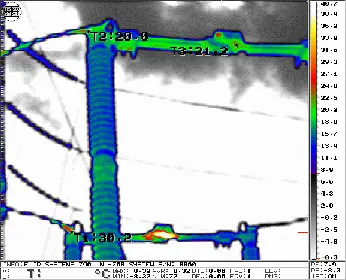

На рис. 1.10 – нагрев болтового соединения аппаратного зажима разъединителя 220 кВ в сторону линии «Просвет-2» подстанция «Томыловская» (губки ножа разъединителя, фаза «В» (T=48°С)).

Рис. 1.10. ЛР-220кВ линии «Просвет-2» подстанция «Томыловская». Нагрев болтового соединения аппаратного зажима разъединителя в сторону ЛЭП. Губки ножа разъединителя, фаза «В» (T=48°С).

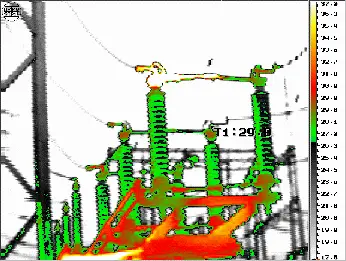

На рис. 1.11 изображен нагрев болтового соединения гибкой связи шинного разъединителя 110 кВ в сторону масляного выключателя подстанции «Чапаевская» (фаза «С» (T=116°С)), аварийный дефект, нуждающийся в немедленном устранении [5, 8,12].

Рис. 1.11. ШР-1-110кВ линии «Гражданская» подстанции «Чапаевская». Нагрев болтового соединения гибкой связи в сторону МВ, фаза «С» ( T=116°С).

1.3. Инфракрасная диагностика ОПН

Тепловидение позволяет выявлять дефекты ОПН подстанций на самой ранней стадии развития, приблизительно за 8-12 месяцев до повреждения оборудования.

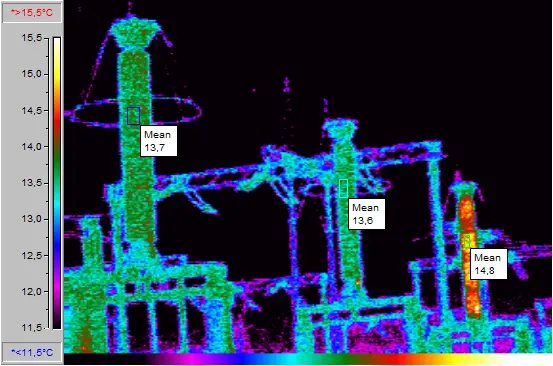

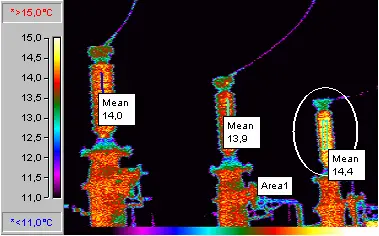

На рис. 1.12 представлена термограмма ОПН -330 кВ и на рис.1.13 – ОПН -110 кВ, оба установленные на ПС 330 кВ. В обоих случаях сопротивления изоляции ОПН составило менее 300 Ом. Причина – увлажнение и попадание влаги внутрь ОПН, что привело к перегреву по сравнению с соседними фазами (T= 1,2°С и T= 0,5°С соответственно) и, если бы не своевременно проведенное тепловизионное обследование, могло бы стать причиной взрыва ОПН.

Рис. 1.12. Уменьшение сопротивления изоляции ОПН-330 до 300 Ом, увлажнение и попадание влаги внутрь ОПН, перегрев T = 1,2°С.

Рис. 1.13. Уменьшение сопротивления изоляции ОПН-110 до 300 Ом, увлажнение и попадание влаги внутрь ОПН, перегрев T= 0,5°С.

Таким образом, рассмотрены примеры обнаружения дефектов ОПН: уменьшение сопротивления изоляции ОПН-330, увлажнение и попадание влаги внутрь ОПН [5, 8, 10].

1.4. Инфракрасная диагностика теплового состояния высоковольтного маслонаполненного оборудования

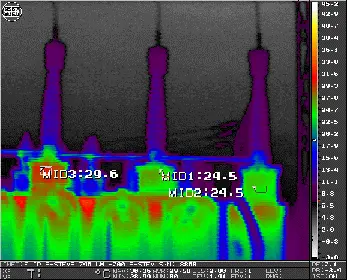

Дефекты болтовых соединений разъединителей не единственные обнаруживаемые тепловизорами. Возможно также выявление локальных нагревов на стенках бака высоковольтного маслонаполненного ЭО, связанных с дефектами обмоток встроенных ТТ или плохими контактами внутри масляного выключателя, которые скрыты толщей масла и трудно поддаются интерпретации. На рис. 1.14 виден нагрев фазы «А» встроенного трансформатора тока 110кВ (T=5,1°С) подстанция 110/35/6 кВ. Предположительно возможны две причины: раскорачивание вторичных зажимов ТТ или витковое замыкание в обмотке ТТ. [5, 8-12, 21, 22].

Рис. 1.14. Подстанция 110/35/6 кВ, трансформатор С1Т. Нагрев фазы «А» встроенного трансформатора тока 110кВ (T=5,1°С). Предположительно возможны две причины: 1) раскорачивание вторичных зажимов ТТ; 2) витковое замыкание в обмотке ТТ.
