Реальную оценку того, как хорошо клапан будет контролировать процесс, можно найти в установленном графике усиления. Масштабирование оси 'x' находится в единицах q/qm, где q – фактический расход, а 'qm' – максимальный заданный расход. В пределах указанного диапазона расхода от 80 до 550 галлонов в минуту (между двумя вертикальными линиями), коэффициент усиления 6-дюймового клапана сильно меняется. Чем больше меняется усиление, тем труднее будет найти один хороший набор настроек регулятора, которые дадут и надежный контроль и стабильную работу на всем диапазоне расхода. Примерно на 70% от максимального указанного расхода, установленное усиление достигает около 3,5. Ошибочное 1% положение приведет к ошибке потока в 3,5 %, поэтому, в идеале коэффициент усиления должен быть максимально приближен к 1,0, чтобы сделать поток менее чувствительным к ошибкам положения. Установленный коэффициент усиления 3-дюймового клапана гораздо более постоянен, чем 6-дюймового клапана и ближе к идеальному значению 1,0. Это делает более легкой настройку контура для быстрого, но стабильного управления во всем заданном диапазоне расхода. Пиковое значение 2 означает, что ошибочное положение с погрешностью в 1% приведет к погрешности потока в 2%, по сравнению с 3,5% погрешностью 6-дюймового клапана.

Правильный выбор размеров приводов поворотных регулирующих клапанов необходим для обеспечения точного контроля и того, чтобы клапан плотно закрывался, когда это необходимо. Приводы больших размеров могут стоить дорого, добавить ненужный вес для сборки регулирующей арматуры и не реагировать так быстро на изменения в управляющих сигналах, как сделали бы это правильно подобранные приводы. Приводы меньшего размера, в лучшем случае, не смогут точно контролировать арматуру, переместить клапан под высокой нагрузкой процесса или прекратить процесс, когда клапан закрыт.

Существуют четыре наиболее распространенных типа механизмов для преобразования линейного движения во вращательное – это реечно-зубчатый механизм, шарнирный коленчатый вал, треугольный шатун и шарнирно-сочленённый кривошип, изображенные на рис. 1.2.

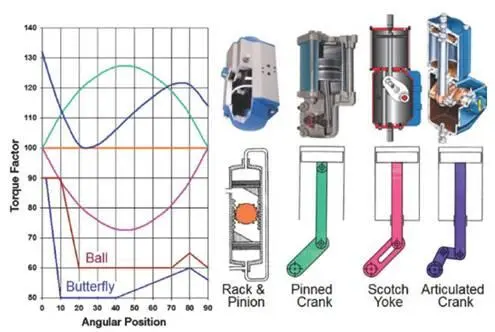

Рис. 1.2. Механизмы преобразования движения пневматического поворотного привода, их крутящие моменты и требования к крутящим моментам шарового крана и затворного клапана

Хотя пружинно-возвратные приводы наиболее популярны для управления, начиная с приводов двойного действия легче понять относительные преимущества каждого из них и то, как работают их механизмы преобразования. Версии с возвратной пружиной имеют одинаковый крутящий момент по сравнению с характеристикой положения, за исключением их крутящего момента по отношению к положению искажено наличием пружины.

Механизм преобразования движения рейки и зубьев шестерни привода следующий: зубья передаточного механизма, прикрепленные к поршням, поворачивают передаточный механизм (шестерню). Расстояние между плечом момента и зубчатой рейкой с центром шестерни остаётся постоянным, поэтому крутящий момент остается постоянным на всех градусах открытия (см. оранжевую линию на рис. 1.2). В шарнирном кривошипном механизме соединение на поршне зафиксировано и свободно вращается. Это означает, что в начале и в конце вращения, плечо момента короче, чем в середине хода, поэтому кривая крутящего момента на выходе самая низкая в начале и конце вращения и достигает центра хода (см. синюю/зелёную линии на рис. 1.2). Для треугольного шатуна, стержень, прикрепленный к поршню ограничен в движении по прямой, это означает, что плечо момента самое длинное в начале и конце хода, и самый короткий в середине хода, когда поршень движется вниз и соединение с плечом кривошипа скользит в паз в сторону вращающегося вала (см. розовую линию на рис. 1.2). Для сравнения, геометрия шарнирного рычага является сложной и образует сложную кривую вращательного момента (см. голубую линию на рис.1.2).

В каждом случае преобразования механизмов на рисунке 1.2, кривые крутящего момента проецируются на расчетный или номинальный крутящий момент в 1,0 на графике. Требуемый крутящий момент для типичного высокопроизводительного дискового затвора самый большой тогда, когда диск выходит или входит на седло. Требования к крутящему моменту значительно снижаются, когда диск освободит седло. Динамический крутящий момент, вызванный взаимодействием потока с пиками диска, составляет около 800. Максимальный требуемый крутящий момент обычно заявляется на 90% от расчетного крутящего момента привода, так как обычно приводы выбраны с коэффициентом запаса (безопасности) не менее 10%. Расчетные крутящие моменты привода и требования к крутящему моменту арматуры обычно консервативны. Только небольшой фактор безопасности необходим, особенно для запорной арматуры, где основное соображение заключается в том, что клапан входит и выходит из седла. Требования крутящего момента шарового крана такие же, что и дискового затвора. При посадке и выхода из седла, шаровой кран имеет несколько градусов "мертвого угла". Это место, где шар поворачивается, но проточная часть в шаре полностью закрыта седлом, перекрывающим поток, так что полное давление отключения – это вдавливание шара в седло. Также важно обратить внимание, что крутящий момент шарового крана не падает так низко, как у дискового затвора, потому что шар всегда находится в контакте с седлом.
