Для того чтобы регулирующие элементы действительно могли управлять в рабочей точке, проектировщики установок должны учитывать требования к перепаду давления клапанов. Регулирующий клапан может вмешиваться в процесс только в том случае, если он обладает достаточным значением авторитета:

• v a= Δp 100/Δp 0= 1

Высший авторитет. Полный перепад давления срабатывается на клапане. Отсутствие падения в характеристике насоса, отсутствие потерь давления в трубе. Это, однако, возможно только теоретически.

• 1 > v a= Δp 100/Δp 0> 0.3

Хороший авторитет, также с линейными модифицированными характеристиками клапанов. Такая ситуация тоже встречается сравнительно редко.

• 0,3 > v a= Δp 100/Δp 0> 0,1

Адекватный авторитет клапана путем настроек характеристики клапана в направлении равнопроцентной характеристики. Это наиболее распространенный вариант, встречающийся в реальных системах.

• 0,1 > v a= Δp 100/Δp 0> 0,0

Ограниченный авторитет клапана с потерей качества регулирования. Распространенными причинами являются затраты и временные ограничения при проектировании установки.

Рациональная конструкция установки, которая адекватно учитывает требования к перепаду давления регулирующих элементов, необходима для достижения максимального качества регулирования в рабочей точке путем выбора оптимального значения Cv100.

Графическая интерпретация

Низкая способность к регулированию клапана

Красная область под кривой параметра авторитета клапана предупреждает о проблемах регулирования при максимальном расходе в случае:

• низкий запас расхода a: Q op1> 0,9 Q 100

• низкий авторитет клапана v a: v a, op1< 0.23

В этом случае запас расхода и / или авторитет клапана слишком малы. Запас расхода может быть улучшен с помощью клапана с более высоким коэффициентом расхода. Улучшение работы клапанов требует изменения соотношения давлений Δp в общей гидравлической системе установки.

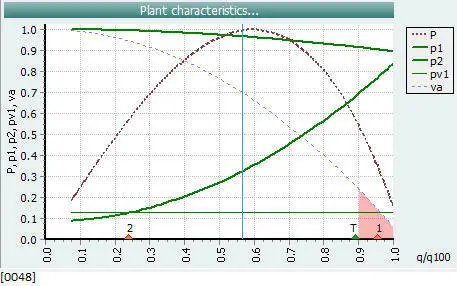

Рис.2.13. Определение регулирующей способности в программе CONVAL

Вывод значений

Вывод значений может быть осуществлен в виде таблицы. Таблица показывает числовые значения на графике в зависимости от различной степени открытия клапанов: h = 5, 20, 40 … 100%. График показан в программе Conval может представлять любое открытие с шагом 1%.

В случае жидкостей в таблице указаны диапазоны зарождающейся кавитации, дросселируемого потока и вскипания, а также недопустимые скорости на выходе из клапана, возникающие в сочетании с кавитацией.
