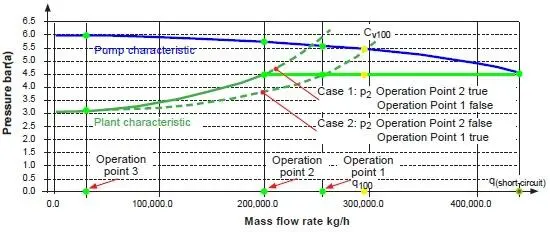

Рис.2.10. Результаты расчета в программе CONVAL

Пример 3: пример авторитета клапана показывает статическую "логическую" характеристику регулирования питательной воды, включающую важную рабочую точку qmin для условий пуска.

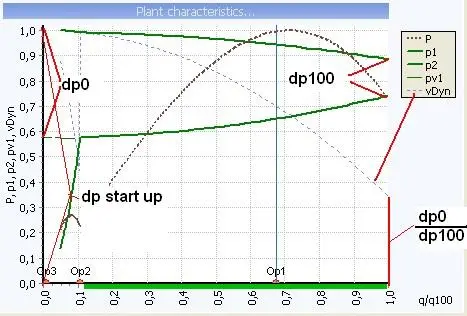

Рис. 2.11. Результаты расчета в программе CONVAL

Выбор оптимальной конструкции требует большого опыта, особенно при частых критических пусках с пусковым клапаном в контуре с несколькими регулирующими клапанами с разной пропускной способностью.

При использовании управляемых проточных машин с использованием антипомпажного регулирования карта динамических характеристик или модификация интегрированной системы управления приводит к появлению множества" динамических " характеристических кривых, которые могут быть объединены в 1-n статических характеристик системы для заданной скорости. При этом оптимальный выбор клапана и соблюдение требований безопасности требуют инженерного опыта. Здесь имеет смысл выбрать данные для расчета min. значение Cvs с наименьшим количеством и максимальным перепадом давления и максимальное значение Cv (точка 1 на рис.2.10) с данными наибольшего количества и с минимальным перепадом давления (точка 3 на рис.2.10). Для расчета максимального уровня звукового давления требуется рабочая точка, соответствующая максимальной мощности P [кВт], т. е. максимум Δp x q (точка 2 на рис.2.10).

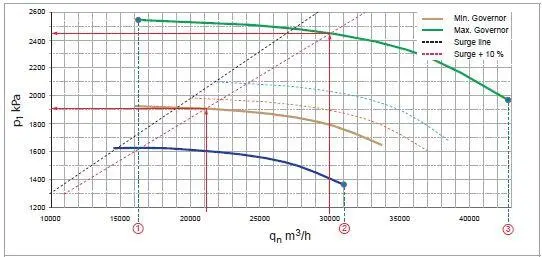

Рис. 2.12. Расчет звукового давления по программе CONVAL

Две красные линии – это заданные точки для антипомпажного регулирования.

Три синие линии, показывающие три важные рабочие точки для расчета клапанов,

которые расположены слева направо:

1: мин. Cv = 63,6 при макс. скорости регулятора

2: макс. Cv = 231,0 Ат мин. скорости регулятора

3: макс. SPL = 118 дБ (А) при макс. скорости регулятора

В случае высоких динамических характеристических кривых системы, расчет характеристики регулирующего клапана невозможен. Это часто бывает при управлении большими горелочными системами (управление горением в печах). Если в результате динамического процесса происходит слишком много изменений в параметрах вещества, то для данных каждой проточной линии необходимо рассчитать индивидуальные значения характеристик клапанов и выбрать один (или несколько) клапанов в режиме раздельного диапазона регулирования, чтобы оптимально охватить рабочие диапазоны. Необходимые пары давления и расхода должны быть выбраны аналогично примеру 2.

Авторитет клапана (Δp/Δp 0) – v a

Авторитет клапана (valve authority) клапана va, рассчитываемый как v a= Δp/Δp 0, является мерой доступного расхода давления на клапане или по-другому – уровнем срабатывания (расхода) напора, подаваемого на клапан. Далее мы будем использовать сложившийся термин "Авторитет клапана".

Определение

Авторитет клапана – это доступный перепад давления во всем рабочем диапазоне. Это отношение перепада давления клапана в данной рабочей точке, деленное на перепад давления клапана при минимальном контролируемом расходе. Самое высокое значение находится в полностью открытом положении клапана Δp 100/Δp 0. Это данность динамики гидравлической системы. Неадекватное управление клапаном отрицательно сказывается на способности к регулированию. Авторитет клапана – один из самых важных параметров способности к регулированию, который нужно соблюдать.

Правила проектирования и расчета

Выбор регулирующего клапана должен основываться на расчетном расходе с соответствующими технологическими данными.

Если не указано иное, то должно применяться следующее:

* Клапан должен быть рассчитан на 110% расчетного расхода Q op1, чтобы обеспечить возможность регулирования при Q op1.

• Расход через полностью открытый регулирующий клапан Q 100должен быть равен или превышать максимальный контролируемый расход.

• Чтобы избежать чрезмерных колебаний коэффициента усиления контура, показатель авторитета регулирующего клапана при расчетных условиях v a, op1должен быть больше 0,27.

Номинальное значение пропускной способности Cv клапана не должно быть слишком большим, чтобы избежать работы клапана в режиме "открыто-закрыто".
