На втором этапе клапаны должны быть рассчитаны в соответствии с последними стандартами, и подходящая номенклатура от соответствующих производителей затем указывается в спецификации. То, что на практике означает "подходящий", должно быть определено с использованием четко определенных критериев качества регулирования по требуемым задачам регулирования, а также эталона рисков потери надежности регулирования. То же самое относится и к тем случаям, когда расчет клапанов проверяется EPC контрактором или инженером предприятия, ответственным за контроль качества.

Как результат нашего рассмотрения, можно сказать, что высокоскоростной, но безошибочный обмен данными между участниками проекта имеет первостепенное значение.

Если, таким образом, процесс разбивается на две основные задачи: "высокоскоростной обмен данными" и объективная, сопоставимая оценка надежности решения по выбору арматуры, то можно разработать прагматический подход, с помощью которого другие проблемы, такие как временное давление и стопроцентный контроль качества (а не просто случайные выборки), могут быть более эффективно решены.

Что касается формата данных, то можно с уверенностью предположить, что все заинтересованные стороны знакомы с Excel и что они способны создавать и считывать данные и обновления данных в формате Excel. Формат обычно определяется EPC контрактором (технологом или инженером процесса (process engineer)), который создает исходные данные процесса для компьютерной оболочки, используемой в запросе котировок; постоянные обновления также поступают из этого же источника. Все, что здесь имеет значение, – это то, что соглашение будет достигнуто, по крайней мере, в согласованном формате на протяжении всей жизни проекта. Независимо от того, как он выглядит, он должен содержать всю информацию, необходимую для расчета.

Когда дело доходит до независимого от поставщика проведения расчета, выбора и оценки решений для клапанов, необходимо использовать соответствующие независимые программы. Такие программы есть. Например, таким инструментом может быть программное обеспечение выбора арматуры для проектов CONVAL от компании F.I.R.S.T Gmbh. Она не только позволяет рассчитать арматуру от любого изготовителя, она также включает индекс надежности "Ri", который позволяет оценить потенциальные проблемы с выбранными клапанами для данного процесса. В дополнение к анализу причин, программное обеспечение также предоставляет рекомендации по их устранению.

Конечно, не каждый производитель клапанов использует подобные программы. В частности, лидеры рынка арматуры почти всегда разрабатывали собственные программные средства для расчета собственных клапанов. Однако большинство этих инструментов также поддерживают обмен данными с Excel.

Заключительная задача состоит в том, чтобы согласовать все эти аспекты друг с другом – массивные данные из Excel от EPC контрактора или производителя клапанов, с одной стороны, и расчеты и анализ надежности – с другой.

Как упоминалось ранее, структуры данных почти никогда не оказываются абсолютно идентичными, даже если все доступно в Excel (Рис.2.1).

Рис. 2.1. Окно исходного материала проекта

Для того чтобы гарантировать здесь сопрягаемость данных, компании разрабатывают специализированные программные инструменты – адаптеры. Они позволяют обрабатывать, читать и сопрягать данные по клапанам с разнородными структурами.

После того, как эта информация была сопоставлена со структурой технологических данных EPC контрактора, предварительный анализ может быть произведен в течение нескольких минут. Затем необходимо рассмотреть различные вопросы:

1. Подходят ли типы клапанов, номинальные диаметры и пр., указанные EPC контрактором для этой задачи?

2. Какие позиции (теги) могут вызвать проблемы?

3. Каковы критические участки установки и применения арматуры?

4. Какие клапаны должны быть подробно рассмотрены и детализированы на ранней стадии?

Какие из них можно изготавливать уже на бюджетной стадии?

Результаты типичного первого прогона спецификации показаны на рис. 2.2.

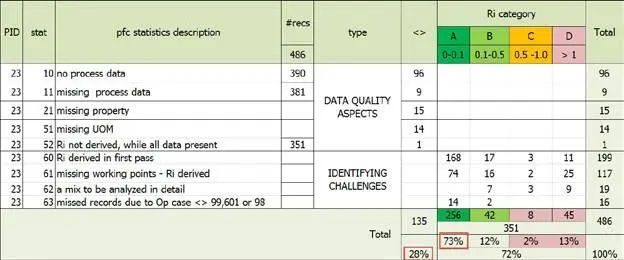

Рис.2.2. Данные анализа арматурной спецификации крупного проекта

Из рис. 2.2. видно, что 28 % рассчитанных клапанов не могут быть поставлены по ряду причин. Сразу понятно, где необходима дальнейшая консультация. Благодаря классификации по категориям надежности (Ri), можно сразу увидеть (см. рис.2.3), что 72% всех рассчитанных клапанов могут быть указаны в бюджете без каких-либо проблем в соответствии со спецификацией EPC контрактора.
