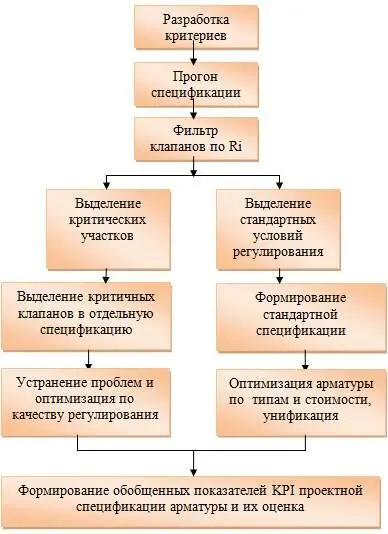

Рис. 2.8. Алгоритм расчета KPI

Уроки, извлеченные из реальных проектов, помогут в дальнейшем сформировать режимы работы арматуры так, чтобы стать более эффективными для будущих проектов. Это приведет к повышению эффективности отдачи от инвестиций в крупномасштабных проектах и стать достаточно привлекательными, чтобы полноценно использовать KPI в качестве центрального элемента контроля качества для калибровки и выбора клапанов.

В заключение следует отметить, что, несмотря на трудности применения ключевых индикаторов эффективности KPI арматуры в крупномасштабных капитальных проектах, связанные с согласованием их с производителями клапанов, EPC контракторами и конечными пользователями, полученные возможные выгоды значительно превысят возможные сложности при внедрении. Насыщая программное обеспечение другими расчетными подпрограммами, такими, например, как подпрограмма расчета энергосбережения арматуры, уже на предварительном этапе можно значительно повысить технико-экономические показатели проектов. По всей видимости, это дело ближайшего будущего.

Рабочие точки являются частью статической характеристики системы

Статическая характеристика системы означает, что основные технологические данные управляемой системы (такие как давление, расход, температура и свойства жидкости) не изменяются при работе регулирующего клапана. Она характеризуется перепадом давления Δp, пропорциональным по отношению к расходу q 2.

В динамических системах задействованы и другие управляющие устройства, например насос с областями оптимальных динамических характеристик. Также динамические системы часто встречаются в системах антипомпажной защиты.

Характеристики могут быть рассчитаны только в том случае, если заданы, хотя бы две рабочие точки статической системы.

Системы со статической характеристикой являются наиболее распространенными в технологическом процессе. Термин "статический" означает, что во время воздействия на поток регулирующего клапана основные технологические данные заданных (от 1 до n) рабочих точек, такие как давление, расход и температура, свойства среды, а также резисторы и другие конструктивные элементы, создающие гидравлическое сопротивление регулируемой системы (т. е. потери давления вверх и вниз по потоку от регулирующего клапана в заданных рабочих точках), не изменяются, или только незначительно изменяются из-за загрязнения или влияния других управляющих устройств. Так обстоит дело, например, с нерегулируемой характеристикой насоса.

Соединение кривых давления между рабочими точками осуществляется по гидравлическому соотношению Δp пропорционально q 2, которое можно рассматривать как полезное приближение даже при не турбулентном течении или при высоких перепадах давлений сжимаемых сред. Сами рабочие точки также учитывают истинное состояние потока ламинарной жидкости или сжимаемых газов и паров.

Большое значение для характеристики статической системы имеет логическая корреляция кривых входного и выходного давлений от q minдо q normи q max.

Примеры частых ошибок планирования при указании рабочих точек статических "нелогичных " характеристик показаны ниже:

Пример 1: давление на входе 8 бар при q maxтребует расчета новой характеристики системы с дополнительным насосом. Данные по примеру приведены в табл. 2.1.

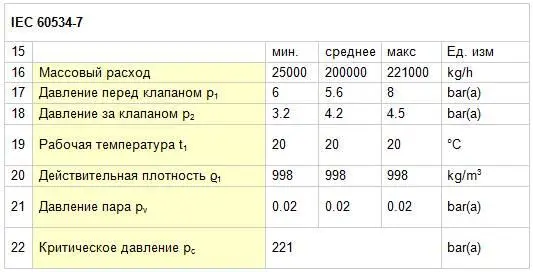

Табл.2.1. Данные по примеру 1.

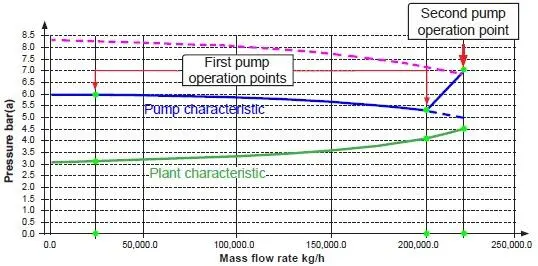

На рис. 2.9. представлены результаты расчета.

Рис. 2.9. Результаты расчета в программе CONVAL

Пример 2: Давление за клапаном (ниже по потоку), равное 4,5 бар, было принято за постоянное для показанного увеличения q max. Это не кажется "логичным", так как оно должно быть увеличено по правилу: "Δp пропорционально q 2". Регулирующий клапан спроектирован слишком маленьким из-за неправильного предположения (отсутствует расчет перепада давления в технологическом процессе). Плановые показатели не достигнуты.

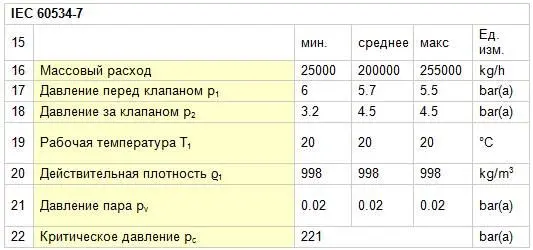

Табл. 2.2. Данные по примеру 2.

Результаты расчета представлены на рис. 2.10.
