Сравнение кривых крутящего момента четырех механизмов преобразования движения с требованиями к крутящему моменту двух общих поворотных клапанов в приведенном примере показывает факторы, которые должны быть определены, когда проводится выбор и определение размеров подходящего привода. Рейка и шестерня реечно-зубчатого механизма должны быть такого размера, чтобы их постоянный крутящий момент имел удовлетворительный коэффициент запаса (безопасности) (обычно 10%) выше требуемой посадки и сброса, необходимых для клапана. Для получения плавного и точного управления с клапанами, хорошее правило заключается в том, чтобы удостовериться, не использует ли привод более 40-60% его допустимого крутящего момента в диапазоне дросселирования. Это дает шарнирно-рычажному механизму преимущество, так как продольный зазор имеет размер с достаточным крутящим моментом для входа и выхода из седла, при этом у него остается много запасного крутящего момента в диапазоне дросселирования в диапазоне, где это необходимо для хорошего контроля. Хотя кривая крутящего момента треугольного шатунного механизма соответствует требованиям двух клапанов в примере, если он имеет размер, подобранный на основе небольшого коэффициента запаса, обычно необходимого для входа и выхода из седла, он предлагает наименьший запасной крутящий момент для лучшего управления. Шарнирный кривошип интересен тем, что у него есть много факторов безопасности входа и выхода из седла и точно следует требованиям к обеспечению достаточного момента в среднем положении хода клапана.

Большинство пружинных и мембранных поворотных приводов использует шарнирный кривошипный механизм; поэтому у них есть кривая крутящего момента, которая достигает пика в середине хода, как показано на рис. 1.3. Кривые крутящего момента пружинно-поворотных приводов собраны более сложно из-за добавления усилия пружины. Кривые отличаются для пневмоприводов, где воздух создает крутящий момент, но имеет противодействующее усилие пружины, действие которой увеличивается с поворотом привода, и ход пружины, где усилие пружины создает крутящий момент, но усилие уменьшается.

Выбор привода с достаточным крутящим моментом, чтобы вставить и вытащить клапан из седла, решение должно быть основано на нижнем крутящем моменте в конце хода. Например, если клапан должен быть пружинно-закрывающим, то привод выбирается исходя из крутящего момента на конце хода пружины для обеспечения того, чтобы привод мог надёжно закрыть клапан. Для клапана, который должен быть "пружинно-открывающим", конец крутящего момента хода при подаче воздуха – это то, что должно быть использовано при выборе привода.

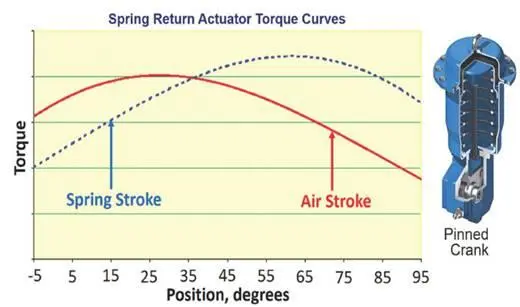

Рис. 1.3. Кривая вращательного момента пружинно-возвратного привода с механизмом преобразования движения шарнирно- коленчатого вала

В течение многих лет производители арматуры публиковали таблицы размеров клапана, перепада давления в процессе и размер привода, чтобы помочь пользователям выбрать подходящий привод для конкретного применения. В общем, эти таблицы часто приводят к удовлетворительной производительности привода, но теперь производители клапанов стали разрабатывать программное обеспечение для определения размеров приводов, которое включает в себя математический анализ геометрии привода, геометрию клапана и анализ динамических процессов, действующих на клапан, чтобы точно рекомендовать лучший привод для конкретного клапана и процесса.

На рисунке 1.4 показаны результаты компьютерного анализа подбора параметров размера клапана, геометрия привода и динамика процесса, воздействующая на клапан. На основании условий процесса, типа и размера клапана, программа рассчитывает процент хода клапана при каждом заданном состоянии потока, или, как в данном примере, хода клапана в диапазоне от 21,4 до 74,1% (см. ячейки, пронумерованные 1, 2 и 3 на рис. 1.4). На основании условий процесса и конструкции клапана (ячейка 4) программа рассчитывает необходимый вращающий момент посадки и сброса на седло (вставка 6). Также вычисляется вращающий момент, необходимый для малой регулировки открытия и закрытия дроссельной заслонки на каждой из данных точек условий процесса (Вставка 7).

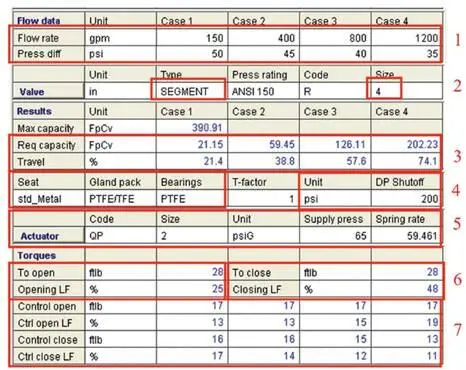

Рис. 1.4. Программа анализа геометрии клапана и привода и силовые процессы, происходящие в клапане
