Эффективность и рентабельность зависят от правильного выбора размеров и установки. Вот как об этом говорят специалисты.

"Сегодня программное обеспечение для регулирующей арматуры от большинства производителей довольно продвинуты, и программы включают в себя все необходимые параметры клапана, что позволяют проводить расчеты всего лишь за один или два шага".

Джон Монсен, доктор философии, президент Валин Корпорейшн.

Определение размеров клапана и применение регулирующей арматуры всегда шли рука об руку. Однако, инструменты, доступные для пользователей клапанов, изменились и значительно улучшились со временем. В прошлом, расчеты размеров клапанов выполнялись со специально разработанными логарифмическими линейками. Некоторые из этих логарифмических линеек все еще актуальны сегодня и датируются концом 1930-х годов, до того, как была представлена концепция Сv. Отрасль постепенно адаптировалась с внедрением новых технологий. Примерно в 1978 году несколько производителей клапанов предлагали программы для программируемых калькуляторов HP97, многие из которых включали в себя вычисления шума.

После того как появился персональный компьютер (ПК) Хьюлетт Паккард, несколько производителей арматуры начали предлагать программы подбора размеров для ПК. Сначала они были рудиментарными, требующими, чтобы пользователь вводил конкретные параметры клапана, такие как F Lи x T, и как только была рассчитана Сv пользователь должен был искать значение Сv в таблице производителя для определения того, какой клапан будет работать при допустимых степенях хода клапана. Как только это было определено, значения F Lи x T, обычно должны были быть отрегулированы вручную. Кроме того, поправки к Сv и F Lили x Tдля эффекта редуцирующих устройств труб часто отсутствовали или были неправильно реализованы. Так как формула для поправки Сv и F Lи x Tдля эффекта трубных редуцирующих устройств, содержащих Сv, количество расчетов для нахождения решений было большим и трудоемким, поскольку необходимо было делать итеративные расчёты. Это был трудоемкий процесс с тогда еще очень медленными компьютерами.

Сегодня программное обеспечение для регулирующих клапанов от большинства производителей достаточно развито, и программы включают в себя все необходимые параметры клапана. Это сводит процесс определения размера регулирующего клапана только к одному- двум шагам и очень комфортно для конечного пользователя.

Некоторые ПО подбора размеров арматуры даже дают рекомендации насчет того, какой размер клапана будет лучше. Недостатком того, что все параметры находятся в программном обеспечении, является то, что большинство производителей может эффективно рассчитывать только свои собственные клапаны, хотя некоторые производители предоставляют программное обеспечение, содержащее данные для самых распространенных клапанов.

Возможно, самый новый и мощный инструмент, включённый в пакет программного обеспечения по определению размеров регулирующей арматуры – это возможность графического отображения обеих установленных характеристик потока (пропускной и расходной характеристик) и установленного усиления конкретной арматуры в системе, в которую она должна быть установлена.

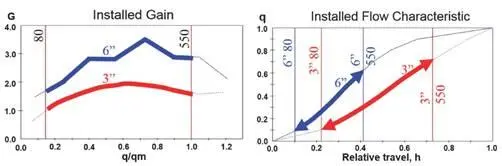

На рисунке 1.1. показан установленный расход и коэффициент усиления двух размеров сегментного шарового клапана в предлагаемой системе с большим количеством труб и центробежным насосом. Это означает, что, если изменяется ход клапана и расход, падение давления в регулирующей арматуре также меняется.

Рис. 1.1. Установленная характеристика расхода и усиление двух сегментных шаровых кранов в системе со значительным количеством труб и центробежным насосом

Программа изображает две вертикальные линии на графике установленной характеристики для представления указанного минимального и максимального потока совпадет с графиком характеристики арматуры.

Что касается 6-дюймового клапана, есть много потраченной пропускной способности выше максимального потока 550 галлонов в минуту, который дорогостоящ и не нужен. Также не так уж и велик коэффициент безопасности на нижнем участке хода клапана. 3-дюймовый клапан использует более значительную часть своего общего диапазона хода и минимальный и максимальный указанные потоки симметрично размещены на установленной характеристике потока клапана. С 3-дюймовым клапаном, есть примерно такое же количество коэффициента безопасности на каждом конце указанного диапазона управления.
