Олег Дерябин - Понтонные парки ТМП, ТПП, ЛПП

– крюк анкерный – 1×134×80×50

– балка анкерная – 60×2725×120×260

– пажилина короткая – 26×2250×55×120

Паромные принадлежности:

– аппарель – 250×3400×750×472

– нога аппарельная – 80×1350×500×1185

– кронштейн аппарели – 25×940×75×224

– труба соединительная – 25×960×100×100

– рычаг съемный – 12×2000×65×45

– кронштейн пристани – 41×1295×128×620

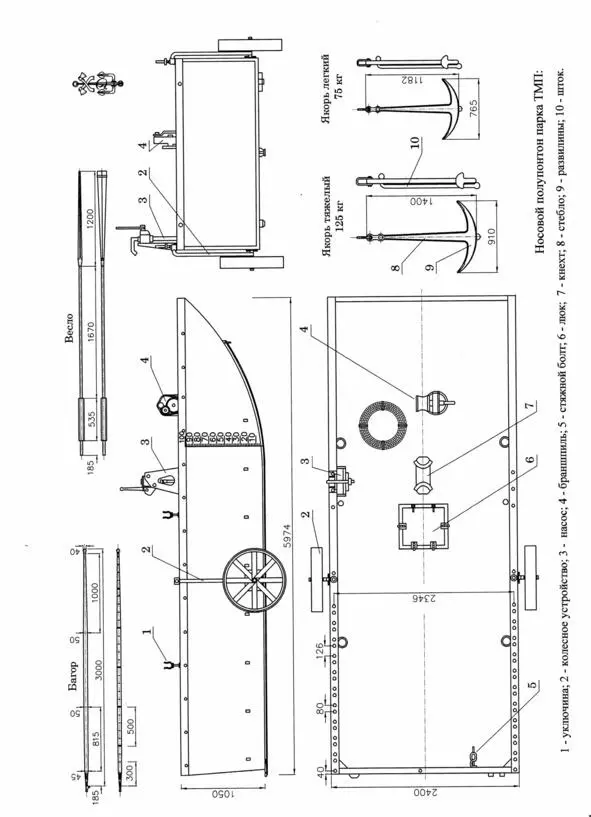

Носовой полупонтон представлял собой стальную коробку с лыжеобразным носовым обводом. Сверху полупонтона была сплошная водонепроницаемая палуба. Полупонтон состоял из каркаса и обшивки из листовой стали, каркас образовывался из ряда поперечных рам (шпангоутов), верхних обвязок (стрингеров), нижних продольных скуловых уголков и поперечного набора (бимсов) под палубой, подкрепленного стойками (пиллерсами).

Обшивка изготавливалась из стали и имела такую же толщину, что и в парке Н2П – 1,5 мм, толщина палубы была 1 мм.

На палубе полупонтона имелся люк с водонепроницаемой крышкой, сварной кнехт для закрепления якорного и буксирного каната, фундамент под съемный брашпиль.

Для смыкания полупонтонов на кормовой переборке имелось два сцепных захвата внизу и два отверстия вверху с втулками в которые вставлялись стяжные болты.

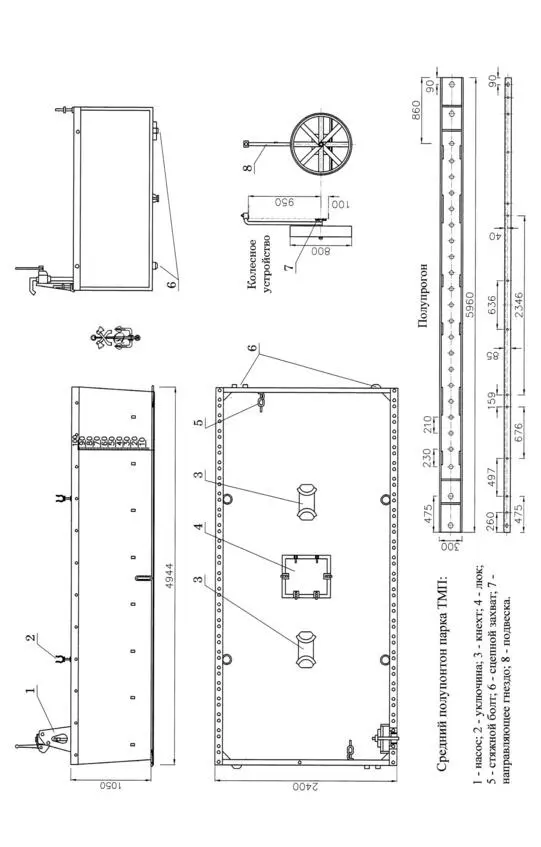

Средний полупонтон был без носового обвода и имел квадратное сечение и отличался количеством отверстий на стрингерах.

Брашпиль использовался для выбирания якорных канатов, притягивания паромов к пристани и удержания парома при погрузке и выгрузке.

Для перекатывания полупонтонов использовалось 36 колесных устройств состоящих из колес и подвесок. Колесное устройство крепилось к полупонтону с помощью ползуна, который вводился в специальное гнездо полупонтона. Также в комплекте парка имелось 12 тележек для перевозки элементов парка.

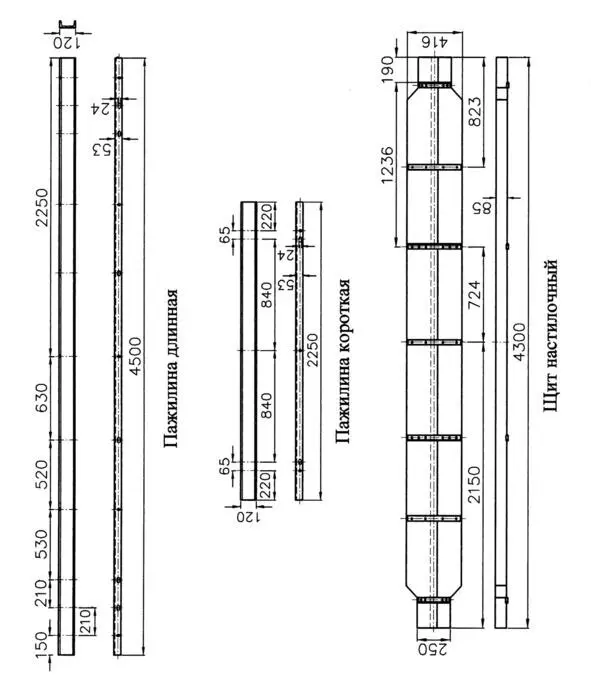

Прогоны входили в верхнее строение и служили для перекрытия пролетов в мостах, паромах и пристанях. Между собой прогоны соединялись зажимными болтами, к понтонам, рамным ригелям, береговым лежням и связным щитам прогоны крепились стрингерными болтами. Связные щиты служили поперечной связью и предохраняли прогоны от скручивания. Настилочные щиты образовывали проезжую часть. Пажилины предназначались для закрепления настила и являлись колесоотбоями.

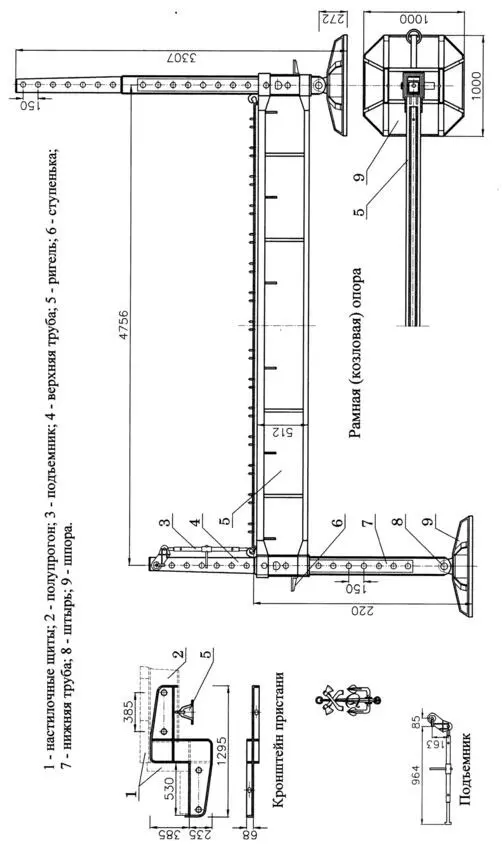

Для устройства пристаней использовалась рамная (козловая) опора, которая состояла из ригеля, двух стоек и двух подъемников с кронштейнами и предназначалась для устройства береговых пролетов на мелководье а также пристаней. Барабанная опора в основном использовалась для устройства пристаней. Береговой лежень предназначался для устройства береговой опоры.

Аппарельное устройство предназначалось для погрузки и выгрузки паромов без использования пристаней, оно имело грузоподъемность 60 тонн. Аппарельное устройство состояло из аппарели, ноги, кронштейна, трубы и съемного рычага. В парках ТМП поздних выпусков аппарельное устройство отсутствовало, но было включено 4 барабанные опоры.

Перевозка парка осуществлялась на 108 автомобилями (102 трехтонных и 6 пятитонных). Для перевозки парка требовалось переоборудование силами войск 72 трехтонных автомобилей, остальным переоборудование не требовалось. При оборудовании автомобиля кузов снимался, вместо него устанавливалась рама. Часть имущества укладывалась в полупонтоны.

Также парк перевозился на трехтонных прицепах с использованием тракторов. Прицепы оборудовались как в заводских условиях, так и силами войск. Прицепы изготовленные на заводах имели металлическую раму и крепления для понтонного имущества парка. Для перевозки на прицепах оборудованных в заводских условиях требовалось 36 тракторов и 98 прицепов, при перевозке на прицепах оборудованных в войсках количество тракторов увеличивалось до сорока тракторов и до 108 прицепов. Из прицепов формировалось 36поездов по 3 прицепа, из них 24 понтонных поездов, 6 поездов для перевозки прогонного и паромного имущества с разведывательными катерами НКЛ-27, 2 поезда с береговым имуществом и буксирно-моторными катерами и 4 поезда по два прицепа с дополнительным имуществом, цистернами и катерами.
