В качестве кровельного покрытия используется металлочерепица типа «Классик» с шагом ступенек 350 мм по длине листа черепицы.

В качестве несущих конструкций стропильной системы выбраны сосновые доски сечением 150×50 мм (стропильные ноги). Угол наклона стропильных ног к горизонту составляет 45 о.

Карнизный свес крыши составляет 45 см и формируется за счёт стропильных ног. Выпуск крыши за плоскость фронтона составляет 32,5 см и формируется за счёт выпусков конькового прогона, брусьев венца №24, а так же прогона веранды за плоскость стены на расстояние 32,5 см.

Стропильные ноги малого ската имеют 2 точки опоры: на стену и на коньковый прогон. Стропильные ноги большого ската имеют 3 точки опоры: на прогон веранды, на стену и на коньковый прогон. Для опирания стропильных ног на стену и прогон веранды в них выпиливается специальный вырез.

Друг с другом стропильные ноги стыкуются на коньковом прогоне и фиксируются с помощью накладок, выполненных из сосновой доски сечением 100×50 мм. Накладки устанавливаются согласно плану стропил, представленному в части АР, Лист 9, и скрепляют конструкцию на болтах. К стенам стропильные ноги крепятся с помощью уголков.

Коньковый прогон выполняется из доски сечением 200×50 мм и является составным по длине. Каждый элемент конькового прогона имеет 2 точки опирания: на крайнюю и на среднюю опорные стойки конькового прогона. Стыковка элементов конькового прогона осуществляется в специальном пропиле средней опорной стойки конькового прогона. К стойке элементы конькового прогона крепятся с помощью шурупов размером 6×120 мм с головкой «под ключ» (по 2 шурупа на элемент конькового прогона). Для увеличения площади контакта с поверхностью стропильных ног в опорной зоне, верхняя грань конькового прогона скошена под углами 45 осо стороны каждого ската. Таким образом коньковый прогон имеет сечение «домик».

Крайние опорные стойки конькового прогона устанавливаются на стены по осям 1 и 3. К стенам они крепятся с помощью уголков. Кроме того, в стене, на месте установки опорной стойки, устраивается паз, в который заводится шип на конце стойки. Средняя опорная стойка крепится к брусу по оси 2. Крепление осуществляется с помощью специального арматурного стержня гладкого профиля.

Для обеспечения совместной работы пары стропильных ног устраиваются распорные доски. Вблизи опорных стоек, распорные доски стропильных ног заводятся в специальные пазы, выпиленные в стойках. К стропильным ногам распорные доски крепятся встык (в местах установки опорных стоек) или внахлёст (вне опорных стоек).

Расчёт потребного количества пиломатериалов на стропильную систему приведён в таблице 3.12.

По стропильным ногам натягивается гидроветрозащитная мембрана. Первоначально мембрана крепится к стропильным ногам с помощью строительного степлера. Полотна мембраны соединяются друг с другом с помощью двухсторонней самоклеящейся акриловой ленты.

На мембрану по стропильным ногам набиваются элементы контр-обрешётки. Элементы контр-обрешётки служат для создания подкровельного вентилируемого пространства. Они выполняются из сосновых брусков сечением 50×50 мм. Длина элемента контр-обрешётки находится как ширина полотна мембраны за вычетом ширины нахлёста полотен.

По контр-обрешётке устраивается обрешётка. В качестве обрешётки используется сосновая доска сечением 100×25 мм. Шаг обрешётки постоянный и равен расстоянию между ступеньками металлочерепицы, в данном случае он составляет 350 мм. Шаг между первой и второй досками обрешётки от края ската равен 325 мм. Длина ската спроектированного дома больше стандартной длины пиломатериалов (6 м), поэтому обрешётка выполняется составной. Элементы обрешётки стыкуются только на опорах, которыми для них являются элементы контр-обрешётки.

Вверху каждого ската монтируется по 4 доски обрешётки вплотную. Между досками, которые сходятся в вершине крыши, устраивается щель для обеспечения вентиляции подкровельного пространства.

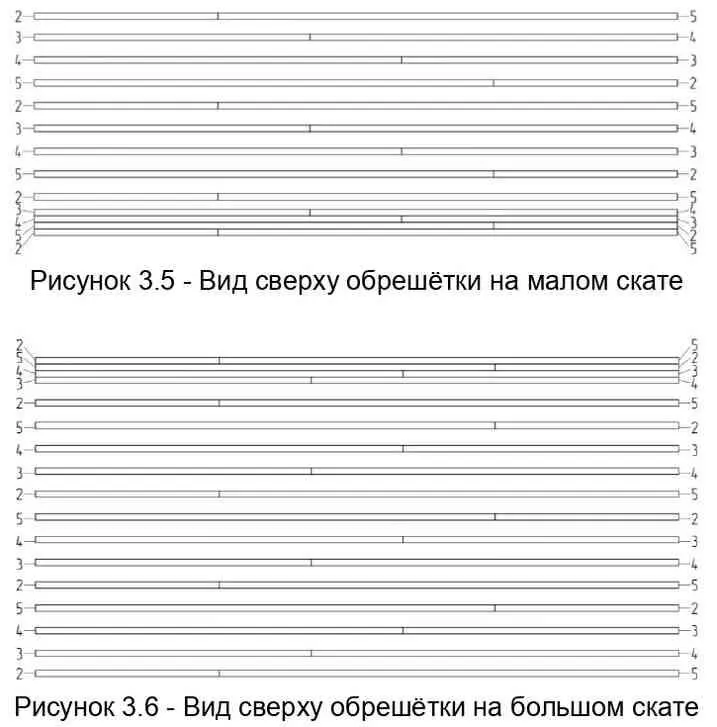

Схема обрешётки приведена на рисунках 3.5 и 3.6.

Расчёт потребного количества пиломатериалов на обрешётку приведён в таблице 3.12.

Примечания:

1) Цифры на рисунках 3.5 и 3.6 означают длину элемента обрешётки.

2) Продольный размер ската составляет 6,6 м, что меньше суммы длин элементов обрешётки на рисунках 3.5 и 3.6 (7 м), однако, целесообразно изготавливать элементы обрешётки с запасом во избежание ошибок при монтаже.
