5) Значение термического сопротивления однородного слоя ограждающей конструкции, (м 2∙ оС)/Вт, определяем по формуле 3.12:

R i= δ i/λ i, (3.12)

где δ i– толщина слоя, мм;

λ i– теплопроводность материала слоя, Вт/(м ∙ оС), принимаемая по приложению «Т» СП 50.13330.2012 «Тепловая защита зданий».

R 0 усл= 1/8,7 + 0,15/0,18 + х/0,039 + 0,0002/0,7 + 1/23 = 0,99 + х/0,045 (м 2∙ оС)/Вт

0,99 + х/0,039 = 3,54 (м 2∙ оС)/Вт

х = 0,099 м

Принимаем толщину утеплителя δ ут= 0,10 м = 10 см.

Тогда:

R 0 усл= 0,99 + 0,10/0,039 = 3,55 (м 2∙ оС)/Вт

6) Производим проверку подобранной толщины утеплителя по условию 3.13:

R 0 усл> R 0 тр (3.13)

3,55 > 3,54

Условие выполняется. Оставляем толщину утеплителя δ ут= 10 см.

Перекрытия в спроектированном доме деревянные. Перекрытие пола 1-го этажа располагается в венце Б на отметке 0,000 м; перекрытие пола мансардного этажа располагается в венце №19 на отметке +2,850 м.

Несущим элементом перекрытий являются деревянные балки, выполненные из досок сечением 200×50 мм (в перекрытии пола 1-го этажа) и 150×50 мм (в перекрытии пола мансардного этажа). Перекрытие пола мансардного этажа дополнительно усилено двумя брусьями сечением 150×150 мм. Брус по оси 2 предусмотрен для восприятия нагрузки от опорной стойки конькового прогона; брус в осях 1-2 предусмотрен для формирования люка с устроенной в нём раздвижной лестницей, посредством которой сообщаются 1-ый и мансардный этажи; а так же для устройства перекрытия пола мансардного этажа в перпендикулярном к основным несущим балкам направлении.

Брусья и балки заделаны в стену на половину толщины стены.

Расчёт несущих элементов перекрытия на восприятие сечением балки нагрузки от людей и мебели, а так же на смятие древесины балки в приопорной зоне производился вручную в соответствии с требованиями СП 64.13330.2017 «Деревянные конструкции», и в данном пособии не рассматривается. Временная распределённая нагрузка на перекрытие (от людей и мебели) принималась в соответствии с СП 20.13330.2011 «Нагрузки и воздействия». Её нормативное значение составляет 1,5 кПа = 152 кг/м 2. Коэффициент надёжности по нагрузке равен 1,3 (т.е. запас прочности составляет 30%).

В перекрытии пола 1-го этажа устраивается утепление плитами минераловатными из каменного волокна «ТЕХНОНИКОЛЬ Роклайт» с вентилируемой воздушной прослойкой «снизу». В перекрытии пола мансардного этажа устраивается звукоизоляция плитами минераловатными из каменного волокна «ТЕХНОНИКОЛЬ Акустик» с вентилируемой воздушной прослойкой «сверху». Толщина утеплителя в перекрытии пола 1-го этажа назначается конструктивно и равняется 200 мм.

Рассмотрим проверку толщины утепляющего слоя в перекрытии пола 1-го этажа по методике, представленной в п. 3.2 настоящего пособия. Конструкция перекрытия изнутри-наружу приведена на рисунке 3.4 и в таблице 3.9. Нумерация элементов на рисунке и в таблице совпадает.

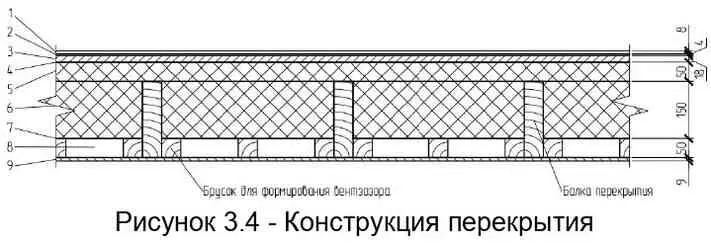

Рисунок 3.4 – Конструкция перекрытия

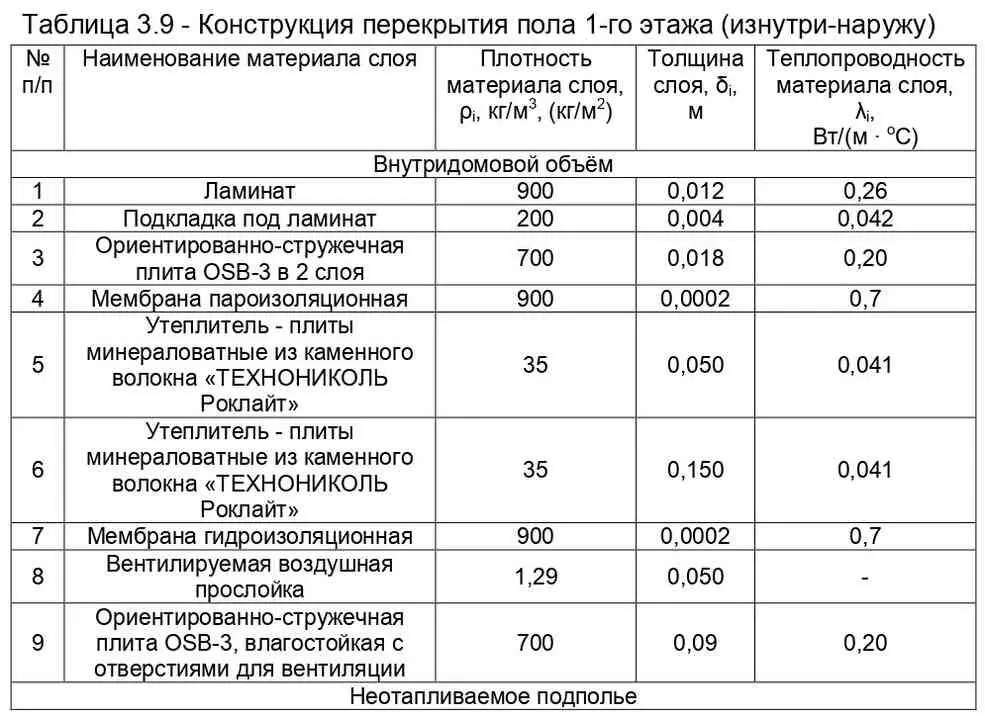

Таблица 3.9 – Конструкция перекрытия пола 1-го этажа (изнутри-наружу)

1) Определяем градусо-сутки отопительного периода, оС ∙ сут/год, по формуле 3.9:

ГСОП = (20 – (-4,5)) ∙ 250 = 6125 оС ∙ сут/год

2) Определяем значение требуемого сопротивления теплопередаче перекрытия, (м 2∙ оС)/Вт, по формуле 3.10:

R 0 тр= 0,00045 ∙ 6125 + 1,9 = 4,66 (м 2∙ оС)/Вт

3) Нормируемое значение приведенного сопротивления теплопередаче перекрытия определяем по формуле 3.8:

R 0 норм= 4,66 ∙ 1 = 4,66 (м 2∙ оС)/Вт

4) Определяем условное сопротивление теплопередаче перекрытия, (м 2∙ оС)/Вт, по формуле 3.11.

Примечание:

При определении условного сопротивления теплопередаче перекрытия слои, лежащие ниже вентилируемой воздушной прослойки (при рассмотрении конструкции изнутри-наружу), а так же сама вентилируемая воздушная прослойка в расчёт не принимались.

R 0 усл= 1/8,7 + 0,012/0,26 + 0,004/0,042 + 0,018/0,20 + 0,0002/0,7 + 0,050/0,041 + 0,150/0,041 + 0,0002/0,7 + 1/23 = 5,27 (м 2∙ оС)/Вт

Принимаем толщину утеплителя δ ут 1= 0,05 м = 5 см; δ ут2= 0,15 м = 15 см.

5) Производим проверку выполнения условия 3.13:

5,27 > 4,66

Условие выполняется. Оставляем толщину утеплителя δ ут 1= 0,05 м = 5 см; δ ут2= 0,15 м = 15 см.

Расчёт потребного количества пиломатериалов на перекрытие приведён в таблице 3.12.

В данном пособии рассматривается вариант устройства утеплённой двускатной крыши с разными длинами скатов. Длина большого ската составляет 5,00 м, длина малого ската составляет 3,50 м. Угол наклона скатов к горизонту одинаков и составляет 45 о.
