3) Определяем ширину теплоизоляции грунта b g(см. рисунок в таблице 3.5 настоящего пособия), руководствуясь таблицей 3.3:

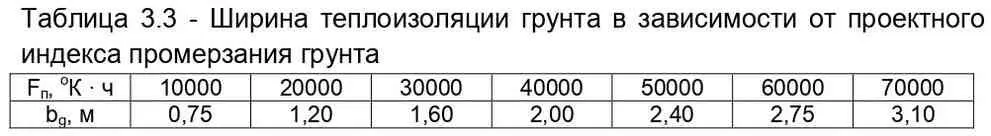

Таблица 3.3 – Ширина теплоизоляции грунта в зависимости от проектного индекса промерзания грунта

Поскольку в нашем случае F пзанимает промежуточное значение в таблице, то для определения ширины теплоизоляции грунта b gвоспользуемся методом линейной интерполяции:

b g= 2,00 – [(40000 – 33312) · (2,00 – 1,60)]/(40000 – 30000) = 1,73 м

Принимаем ширину теплоизоляции b g, равную 1,75 м.

4) Определяем минимальное сопротивление теплопередаче для утепляющего слоя R g, руководствуясь таблицей 3.4. Минимальное сопротивление теплопередаче R gнеобходимо знать для определения толщины утеплителя.

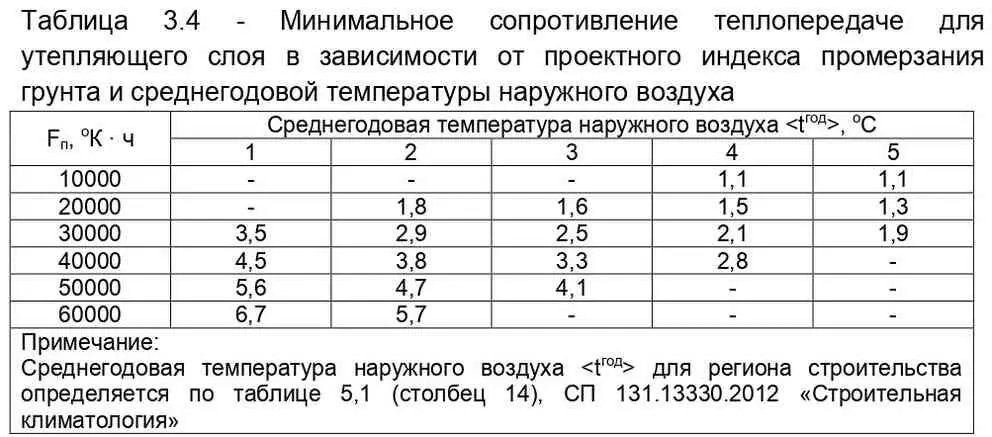

Таблица 3.4 – Минимальное сопротивление теплопередаче для утепляющего слоя в зависимости от проектного индекса промерзания грунта и среднегодовой температуры наружного воздуха

В нашем случае среднегодовая температура наружного воздуха год> = +1,0 оС.

Поскольку F пзанимает промежуточное значение в таблице, то для определения минимального сопротивления теплопередаче утепляющего слоя R g, воспользуемся методом линейной интерполяции:

R g= 4,5 – [(40000 – 33312) · (4,5 – 3,5)]/(40000 – 30000) = 3,83 м 2· оК/Вт

Примечание:

Если значение среднегодовой температуры наружного воздуха так же занимает промежуточное положение, то необходимо воспользоваться методом двойной интерполяции. Сначала методом линейной интерполяции определить значения R gдля данной год> (составив два аналогичных уравнения), затем определить значение R gдля данного F п(составив одно уравнение).

5) Определяем толщину слоя утеплителя t ут, м:

t ут= λ · R g (3.7)

где t ут– толщина слоя утеплителя, м;

λ – теплопроводность материала утепляющего слоя, Вт/(м ∙ оК).

В качестве утеплителя применяются плиты экструдированного пенополистирола, для которых λ = 0,031 Вт/(м ∙ оК) (в условиях эксплуатации конструкций Б).

В общем случае теплопроводность утеплителя определяется по данным приложения «Т», СП 50.13330.2012 «Тепловая защита зданий».

Тогда толщина слоя утеплителя для нашего случая будет равна:

t ут= 0,031 · 3,83 = 0,12 м

Принимаем толщину утеплителя 0,15 м.

Проверка утеплителя по прочности на сжатие, при восприятии нагрузок от конструкций фундамента в данном пособии не рассматривается.

Сравнение вариантов устройства фундаментов приведено в таблице 3.5.

Окончательно был принят вариант устройства фундамента мелкого заложения с выполнением грунтовой подготовки (Вариант «Б»).

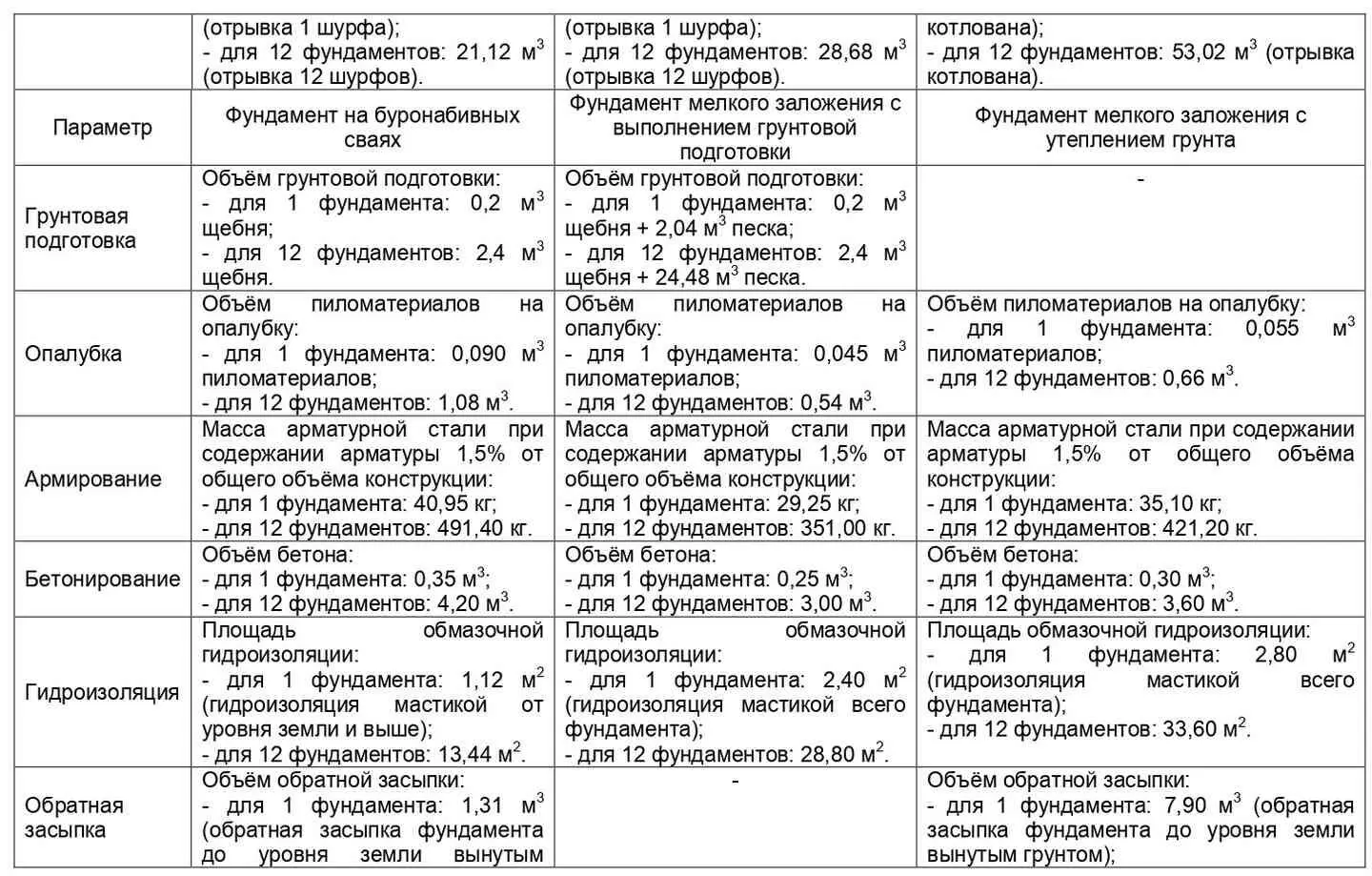

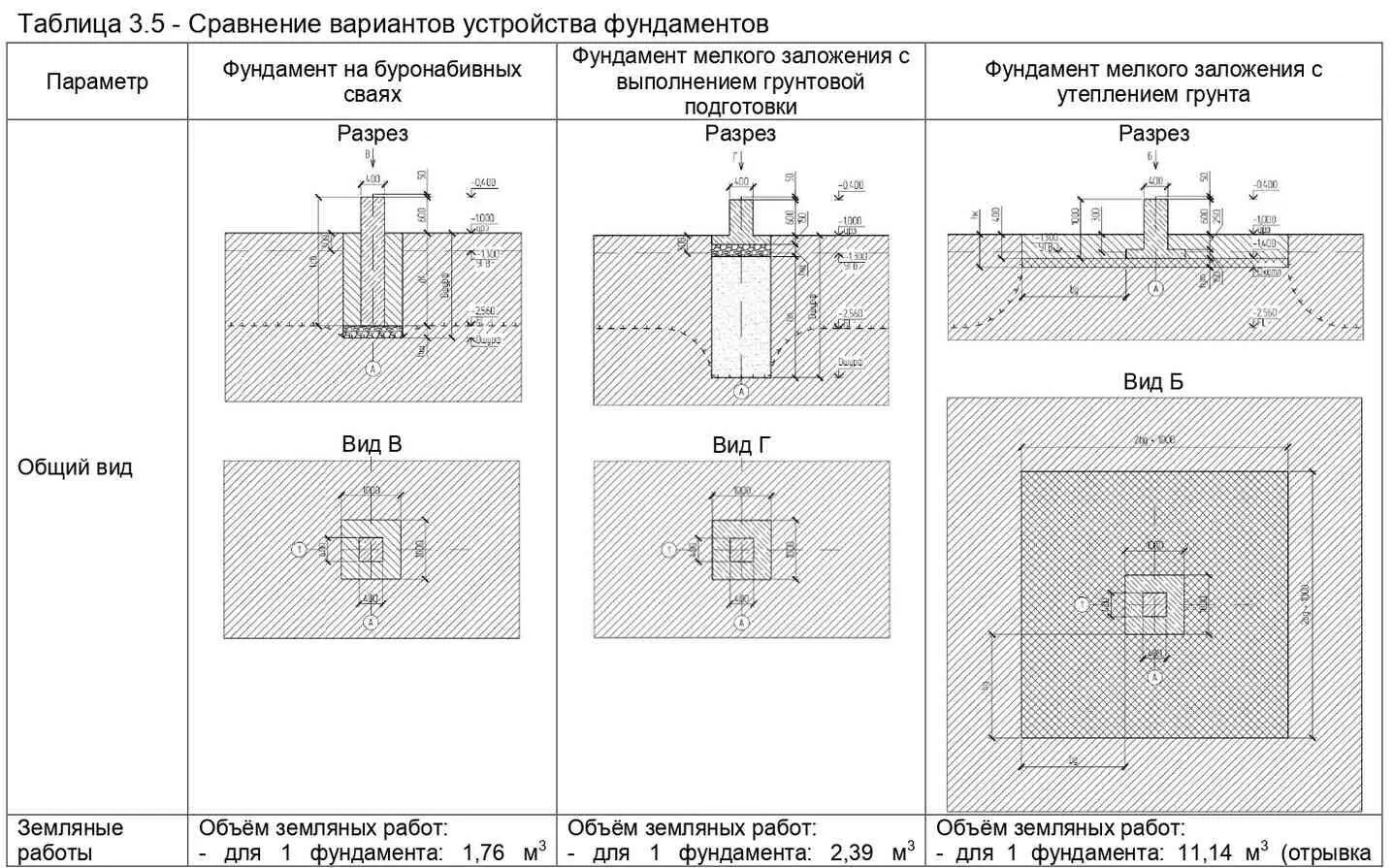

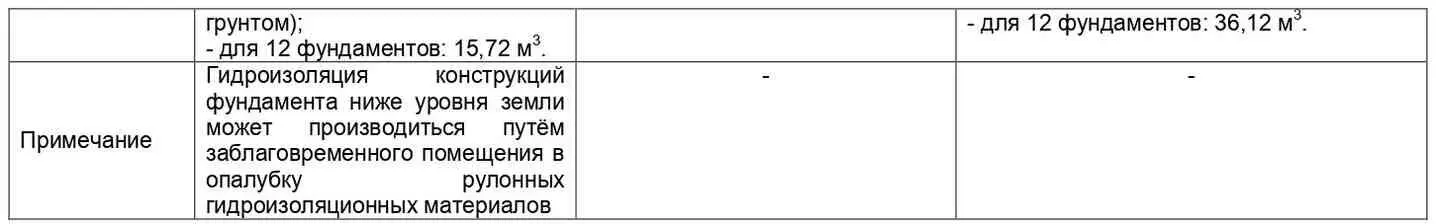

Таблица 3.5 – Сравнение вариантов устройства фундаментов

Материал стен дома – сосновый брус сечением 150×150 мм. Между брусьями, а так же в угловых стыках брусьев проложен утеплитель – джутовое полотно, которое крепится к брусьям с помощью строительного степлера. Друг с другом соседние венцы скрепляются с помощью нагелей-коксов диаметром 25…30 мм. Нагели проходят через 2 венца. Нагели лучше изготавливать из берёзовой древесины, но допустимо использовать и сосну. Пример расположения нагелей в глухом участке стены представлен на рисунке 3.1.

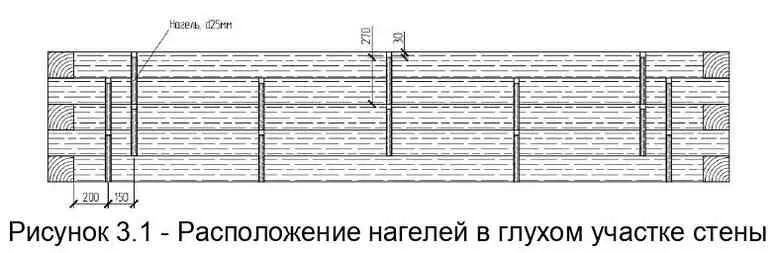

Рисунок 3.1 – Расположение нагелей в глухом участке стены

Брус венца №24 выдаётся на 325 мм за плоскости стен по осям 1 и 3 для опирания в этих местах на него крайних стропильных ног. Стены воспринимают нагрузку от вышележащих конструкций и передают её на фундамент через окладной венец.

Окладной венец состоит из двух венцов, выполненных из соснового бруса сечением 200×200 мм. К фундаменту окладной венец крепится с помощью арматурных стержней гладкого профиля, замоноличенных в стойки фундамента.

Объём веранды сформирован четырьмя стойками, подпирающими прогон веранды. К окладному венцу стойки крепятся с помощью арматурных стержней гладкого профиля. Прогон веранды передаёт нагрузку от конструкций крыши на стойки посредством компенсаторов усадки сруба (винтовых домкратов). Кроме того, прогон веранды уложен на выпуски бруса венца №17, которые выдаются на 1085 мм за плоскость стены по оси Б. Стойки и прогон веранды выполнены из соснового бруса сечением 150×150 мм. Сам прогон выдаётся на 325 мм за плоскости стен по осям 1 и 3 для опирания крайних стропильных ног.
