Иван Дурягин - Пособие по строительству дома

При строительстве на пучинистых грунтах проводятся мероприятия по условиям недопущения морозного пучения грунта основания в соответствии с п. 5.5.5 СП 22.13330.2016 «Основания зданий и сооружений».

Согласно п. 5.5.5 СП 22.13330.2016 «Основания зданий и сооружений» глубина заложения наружных фундаментов отапливаемых зданий назначается по следующей таблице:

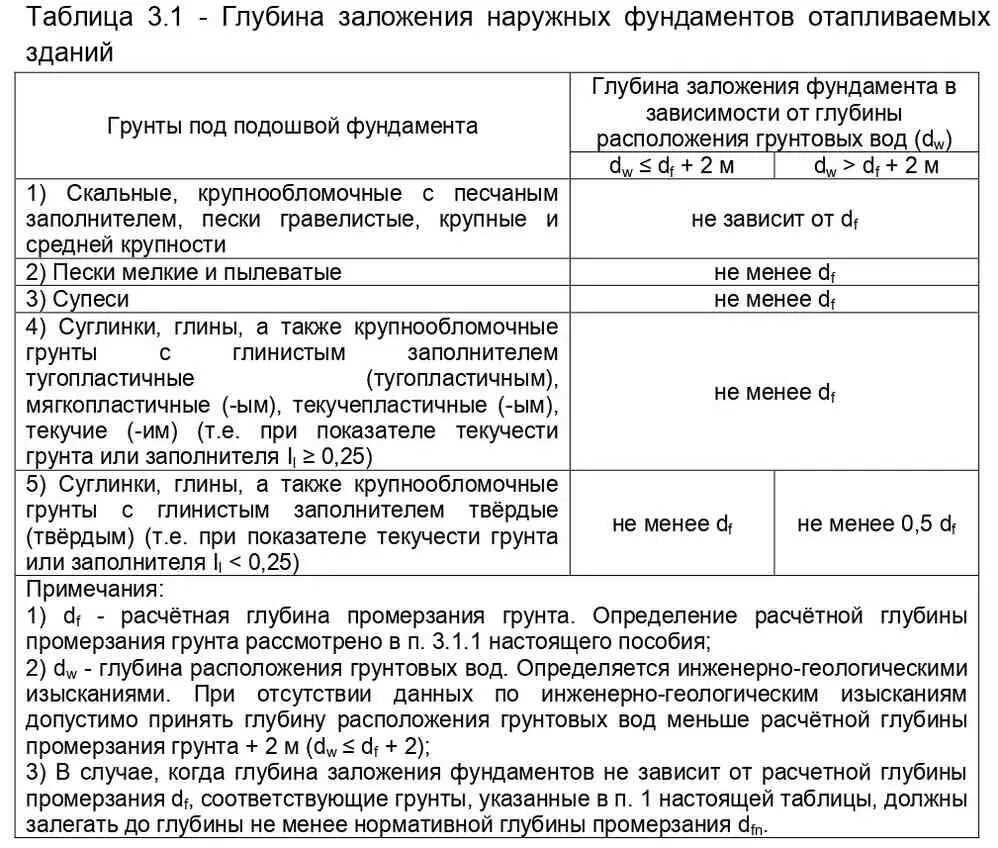

Таблица 3.1 – Глубина заложения наружных фундаментов отапливаемых зданий

Рассмотрим 3 варианта устройства фундаментов для данных грунтовых условий:

А) Фундамент на буронабивных сваях, когда конец сваи находится на расчётной глубине промерзания грунта;

Б) Фундамент мелкого заложения с выполнением грунтовой подготовки;

В) Фундамент мелкого заложения с утеплением грунта.

Общий вид фундамента на буронабивных сваях приведён в таблице 3.5 настоящего пособия.

Технология устройства одного фундамента следующая:

– откапывается шурф (яма) или бурится скважина до глубины, превышающей расчётную глубину промерзания грунта на величину щебёночной подготовки;

– на дно скважины (шурфа) засыпается щебень до расчётной глубины промерзания грунта (как правило мощность щебёночная подготовка составляет 10 – 20 см);

– в скважину (шурф) помещается опалубка – конструкция, которая формирует тело будущей сваи;

– отверстие внизу опалубки предварительно закрывается геомембраной типа «Технониколь – Planter» для предотвращения ухода влаги из бетонной смеси в землю;

* при использовании дощатой или фанерной опалубки на стенки опалубки c внутренней стороны крепится полиэтиленовая плёнка для предотвращения ухода влаги из бетонной смеси в щели, а так же в материал опалубки;

– осуществляется выверка положения опалубки, после чего производится обратная засыпка с трамбовкой объёма скважины (шурфа) вокруг опалубки вынутым ранее грунтом;

– в опалубку вставляется арматурный каркас;

– в опалубку с арматурным каркасом заливается бетонная смесь;

* при заливке бетонную смесь необходимо вибрировать глубинным вибратором послойно через каждые 0,5 м;

– производится распалубка видимой части фундамента;

– выполняется гидроизоляция фундамента.

Подбор габаритов сваи и расчёт сваи по прочности осуществлялся вручную согласно СП 63.13330.2018 «Бетонные и железобетонные конструкции» и в данном пособии не приводится.

Проверка основания по несущей способности при выбранных габаритах фундамента проводилась вручную в соответствии с СП 22.13330.2016 «Основания зданий и сооружений» и в данном пособии не приводится.

Стоит отметить, что двенадцати свай сечением 40×40 см, армированных продольно четырьмя стержнями диаметром 6 мм; армированных поперечно хомутами (или стержнями) диаметром 6 мм с шагом 15 см, достаточно для восприятия нагрузок, передающихся на фундамент от всех конструкций данного дома, людей и мебели, находящихся в нём, а так же снега, который лежит на крыше в зимнее время; и для передачи этой нагрузки на грунт основания при данных грунтовых условиях.

Рассмотрим определение глубины заложения конца сваи. Определение глубины заложения конца сваи производится в соответствии с СП 22.13330.2016 «Основания зданий и сооружений».

1) Определим нормативную глубину сезонного промерзания грунта d f n:

d f n= d 0· (M t) 1/2 (3.1)

где M t– сумма абсолютных значений среднемесячных температур за год в районе строительства. M tопределяется по таблице 5.1 СП 131.13330.2011 «Строительная климатология»;

d 0– величина, принимаемая равной: для суглинков и глин 0,23 м; супесей, песков мелких и пылеватых – 0,28 м; песков гравелистых, крупных и средней крупности – 0,30 м; крупнообломочных грунтов – 0,34 м.

Для нашего случая:

M t= 13,6 + 12,1 + 5,7 + 4,8 + 9,9 = 46,1

d 0= 0,23 м

d f n= 0,23 · (46,1) 1/2= 1,56 м

2) Определим расчётную глубину сезонного промерзания грунта d f:

d f= d f n· k h (3.2)

где k h– коэффициент, учитывающий влияние теплового режима помещения. Коэффициент k hможно определить по таблице 3.2 настоящего пособия.

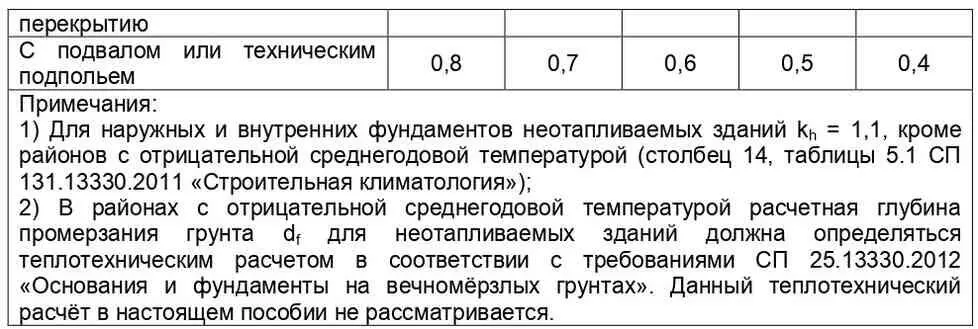

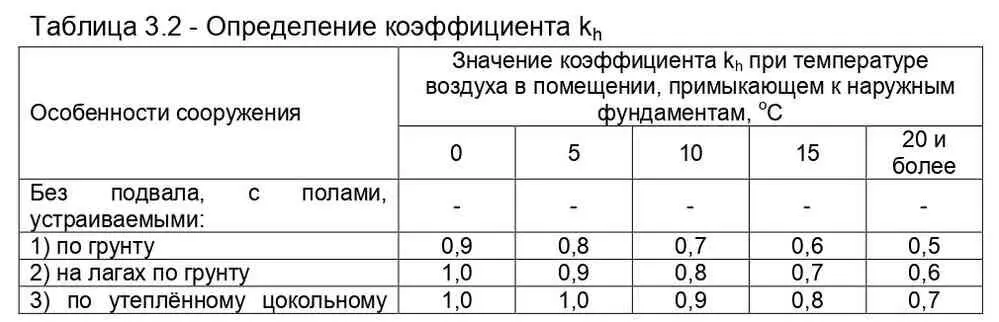

Таблица 3.2 – Определение коэффициента k h

В нашем случае коэффициент k hможно принять равным 1,0.
