3) Смонтированная обрешётка подрезается по длине по крайним стропильным ногам.

Толщина утеплителя в крыше назначается конструктивно и равняется 200 мм.

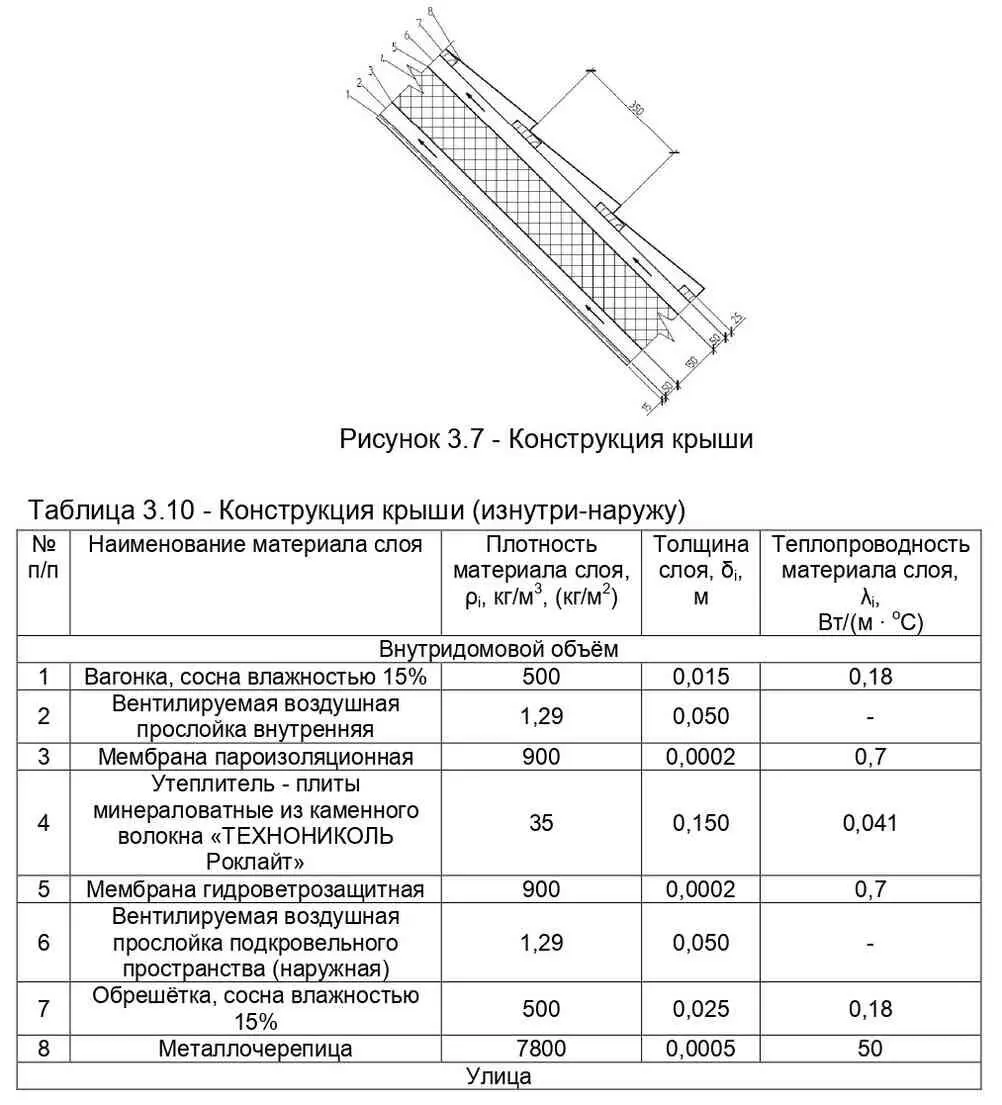

Рассмотрим проверку толщины утепляющего слоя в крыше по методике, представленной в п. 3.2 настоящего пособия. Конструкция крыши изнутри-наружу приведена на рисунке 3.7 и в таблице 3.10. Нумерация элементов крыши на рисунке и в таблице совпадает.

1) Определяем градусо-сутки отопительного периода, оС ∙ сут/год, по формуле 3.9:

ГСОП = (20 – (-4,5)) ∙ 250 = 6125 оС ∙ сут/год

2) Определяем значение требуемого сопротивления теплопередаче перекрытия, (м 2∙ оС)/Вт, по формуле 3.10:

R 0 тр= 0,00035 ∙ 6125 + 1,4 = 3,54 (м 2∙ оС)/Вт

3) Нормируемое значение приведенного сопротивления теплопередаче перекрытия определяем по формуле 3.8:

R 0 норм= 3,54 ∙ 1 = 3,54 (м 2∙ оС)/Вт

4) Определяем условное сопротивление теплопередаче перекрытия, (м 2∙ оС)/Вт, по формуле 3.11.

Примечание:

При определении условного сопротивления теплопередаче перекрытия слои, лежащие ниже внутренней и выше наружной вентилируемой воздушной прослойки (при рассмотрении конструкции изнутри-наружу), а так же сами вентилируемые воздушные прослойки в расчёт не принимались.

R 0 усл= 1/8,7 + 0,0002/0,7 + 0,15/0,041 + 0,0002/0,7 + 1/23 = 3,81 (м 2∙ оС)/Вт

Принимаем толщину утеплителя δ ут= 0,15 м = 15 см.

5) Производим проверку выполнения условия 3.13:

3,81 > 3,54

Условие выполняется. Оставляем толщину утеплителя δ ут= 0,15 м = 15 см.

Фронтоны представляют собой каркасную конструкцию с утеплением внутри. Каркас фронтона формируется стропильными ногами, опорной стойкой конькового прогона, двумя стойками каркаса прогона, двумя перемычками каркаса фронтона.

Рассмотрим проверку толщины утепляющего слоя в каркасе фронтона по зимнему варианту по методике, представленной в п. 3.2 настоящего пособия. Конструкция каркаса фронтона изнутри-наружу приведена на рисунке 3.8 и в таблице 3.11. Нумерация элементов фронтона на рисунке и в таблице совпадает.

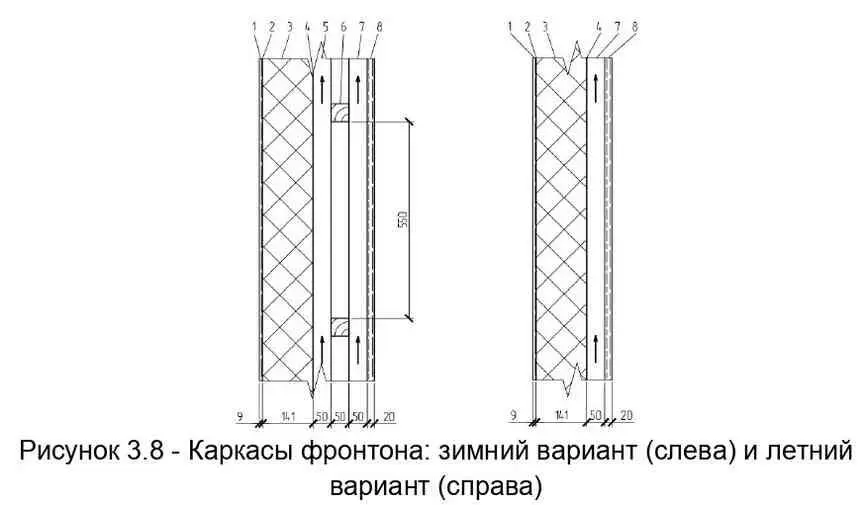

Рисунок 3.8 – Каркасы фронтона: зимний вариант (слева) и летний вариант (справа)

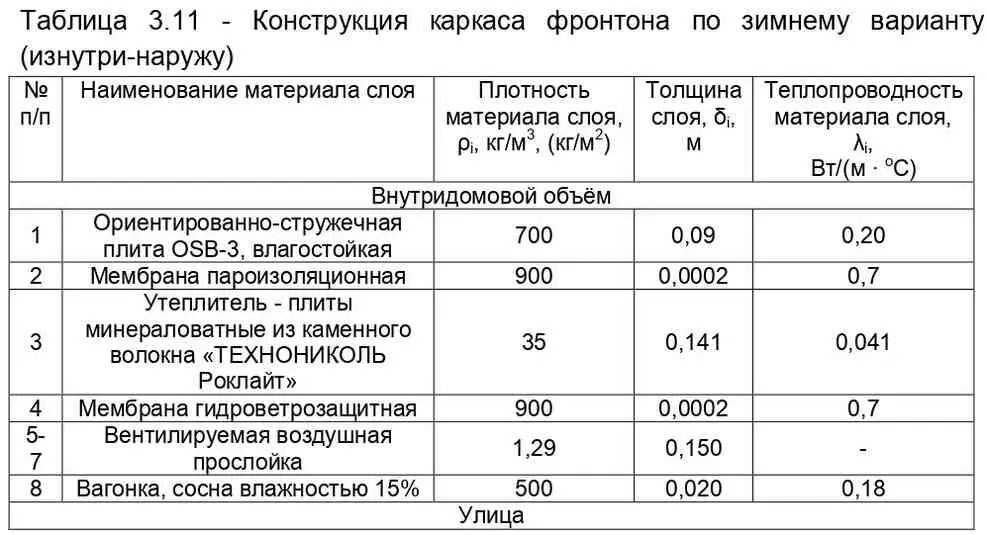

Таблица 3.11 – Конструкция каркаса фронтона по зимнему варианту (изнутри-наружу)

1) Определяем градусо-сутки отопительного периода, оС ∙ сут/год, по формуле 3.9:

ГСОП = (20 – (-4,5)) ∙ 250 = 6125 оС ∙ сут/год

2) Определяем значение требуемого сопротивления теплопередаче фронтона, (м 2∙ оС)/Вт, по формуле 3.10:

R 0 тр= 0,00035 ∙ 6125 + 1,4 = 3,54 (м 2∙ оС)/Вт

3) Нормируемое значение приведенного сопротивления теплопередаче фронтона определяем по формуле 3.8:

R 0 норм= 3,54 ∙ 1 = 3,54 (м 2∙ оС)/Вт

4) Определяем условное сопротивление теплопередаче фронтона, (м 2∙ оС)/Вт, по формуле 3.11.

Примечание:

При определении условного сопротивления теплопередаче фронтона слои, лежащие за вентилируемой воздушной прослойкой (при рассмотрении конструкции изнутри-наружу), а так же сама вентилируемая воздушная прослойка в расчёт не принимались.

R 0 усл= 1/8,7 + 0,09/0,20 + 0,0002/0,7 + 0,140/0,041 + 0,0002/0,7 + 1/23 = 4,02 (м 2∙ оС)/Вт

Примечание:

В расчёте толщина утеплителя принята равной δ ут= 0,14 м = 14 см, исходя из стандартных размеров плит утеплителя.

5) Производим проверку выполнения условия 3.13:

4,02 > 3,54

Условие выполняется. Оставляем толщину утеплителя δ ут= 0,14 м = 14 см.

Рассмотрим определение потребного количества пиломатериалов на перекрытие и крышу. Результаты определения представлены в таблице 3.12.

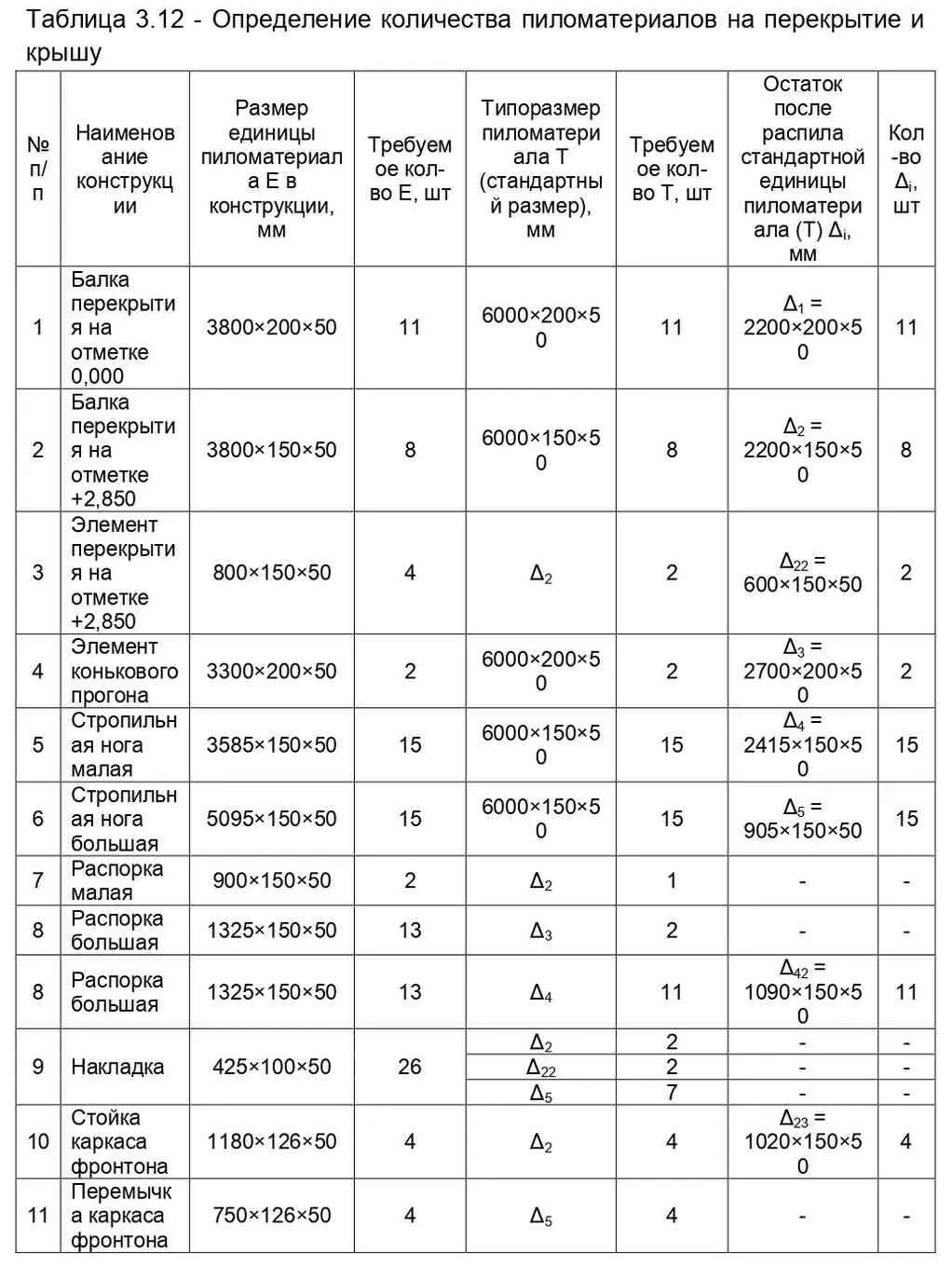

Таблица 3.12 – Определение количества пиломатериалов на перекрытие и крышу

В данном проекте применяются двухкамерные стеклопакеты, состоящие из трех листовых стекол толщиной 4 мм, с мягким низкоэмиссионным покрытием на внутреннем стекле. Расстояние между стеклами 16 мм, заполнение наружной камеры – аргон, внутренней камеры – аргон.
