Иван Дурягин - Пособие по строительству дома

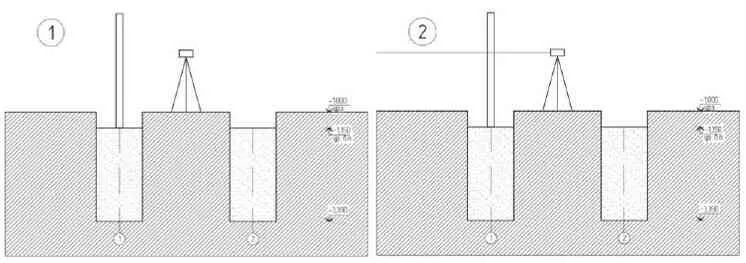

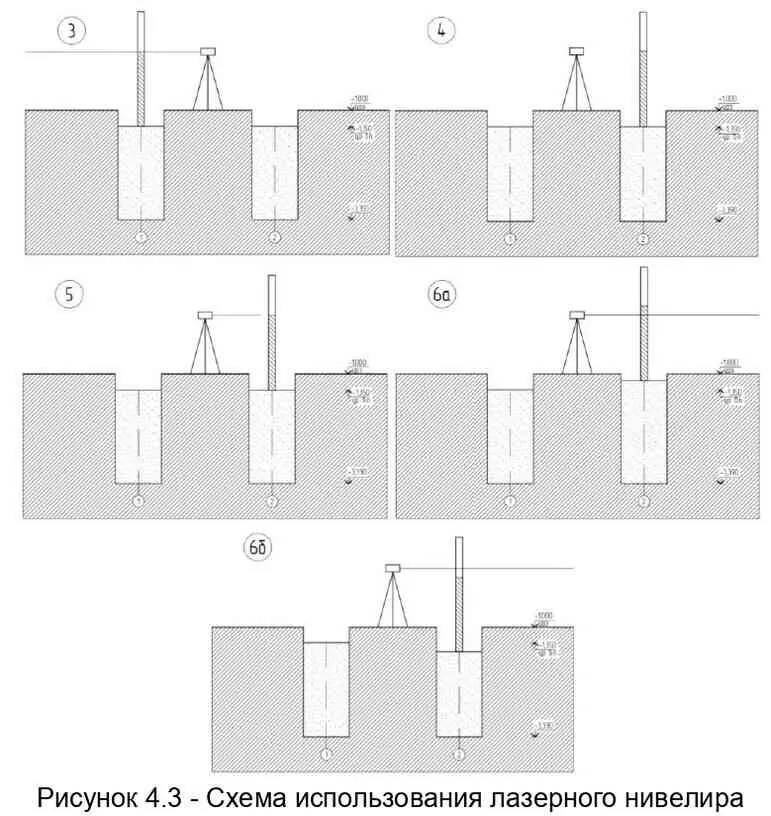

Рисунок 4.3 – Схема использования лазерного нивелира

После приведения кровли засыпки всех шурфов к единой высотной отметке, поверх засыпки необходимо уложить геотекстиль в один слой.

По геотекстилю необходимо произвести засыпку щебнем до заданной высотной отметки и привести кровлю засыпки к единой высотной отметке.

Поверх засыпки уложить геомембрану типа «Технониколь-Planter».

Для устройства опалубки используются сосновые доски сечением 150×25 или 100×25, либо горбыль того же сечения, либо фанера или плита OSB-3. Опалубка собирается по размерам будущих фундаментов.

В данном пособии рассматривается раздельное бетонирование плитной части фундамента и стоек, поскольку при таком варианте бетонирования опалубку изготавливать намного проще, а так же материал с опалубки плит можно частично пустить на изготовление опалубки стоек.

Опалубку плитной части фундамента следует устраивать таким образом, чтобы верхняя поверхность будущей плиты располагалась ниже верха опалубки (см. рисунок 4.4). Верхние поверхности плит должны быть в одной плоскости. Для того, чтобы это обеспечить, с внутренней стороны опалубки необходимо проставить отметку, до которой следует заливать бетонную смесь. Отметки проставляются с помощью нивелира, по принципу, описанному в п. 4.2.2. Для того, чтобы «не потерять» отметку при заливке бетоном, изнутри в опалубку забивается гвоздь на уровне поставленной отметки.

Изнутри опалубка обшивается полиэтиленовой плёнкой толщиной минимум 150 мкм для того, чтобы влага из бетона не ушла через щели и не впитывалась в материал опалубки.

Если прочность опалубки плитной части фундамента вызывает сомнение, а так же в случае, когда низ плиты оказался расположенным на уровне земли, производится усиление опалубки, как показано на рисунке 4.4. Усиление осуществляется специальными треугольными элементами. На конце катета, лежащего на земле, вбивается колышек таким образом, чтобы катет упирался в этот колышек. Все части треугольного элемента изготавливаются из доски того же сечения, что и доска для изготовления опалубки.

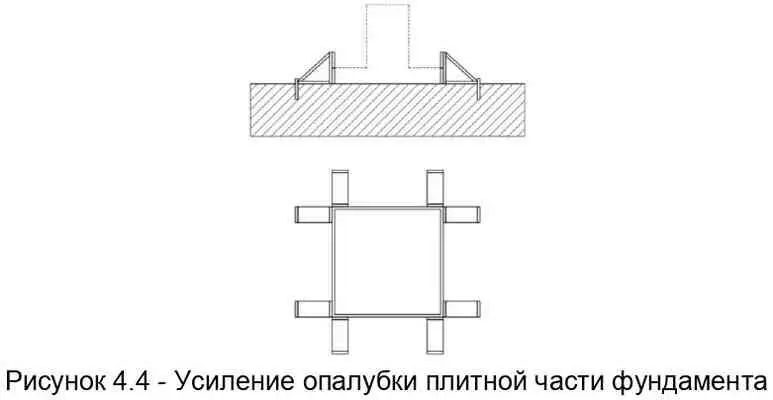

Рисунок 4.4 – Усиление опалубки плитной части фундамента

По истечении 3-х суток с момента заливки плит устанавливается опалубка стоек фундамента. Если требуется использовать часть материала опалубки плит при изготовлении опалубки стоек, то необходимо выждать 7 суток с момента бетонирования перед распалубливанием плит.

Ориентиром при бетонировании стоек является верх опалубки стоек. Верх опалубки всех стоек должен быть в одной плоскости.

Если при бетонировании плитной части фундамента верхние поверхности некоторых плит отклонились от заданной плоскости, то приведение отметок верхних поверхностей стоек к одной плоскости достигается за счет локального увеличения/уменьшения высоты опалубки стойки.

Опалубка стоек обтягивается перфолентой или проволокой в нескольких местах для предотвращения расползания щитов во время бетонирования. Изнутри опалубка обшивается полиэтиленовой плёнкой толщиной минимум 150 мкм для того, чтобы влага из бетона не ушла через щели и не впитывалась в материал опалубки.

Если прочность опалубки стойки вызывает сомнение, производится усиление опалубки, как показано на рисунке 4.5. Для этого выпиливаются 4 бруска сечением 75×50 мм. Бруски стыкуются внахлёст в углах опалубки, как показано на рисунке 4.5. Друг с другом бруски соединяются с помощью стержней арматуры, которые вставляются в заранее просверленные на месте стыка отверстия. Усиление к опалубке крепится на шурупах.

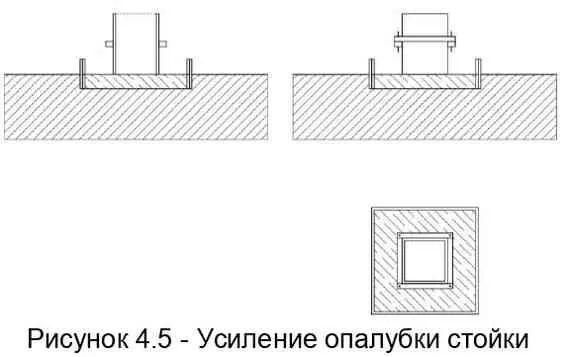

Рисунок 4.5 – Усиление опалубки стойки

Процент армирования по объёму фундамента составляет 1,5%.

Армирование плитной части фундамента производится двумя арматурными сетками арматуры периодического профиля класса А500, диаметром 6 мм. Ячейка сетки имеет габариты 150×150 мм. Соединение сеток осуществляется за счёт С-образных арматурных стержней, как показано на листе 1, КР.
