Основной целью разработки снаряда М-24ФУД было увеличение радиуса действия системы М-24 путём увеличения дальности стрельбы снаряда до 10–11 км при сохранении его калибра и используемой боевой машины. ЗИС-151 считались автомобилями высокой проходимости, но, увы, они сильно зависели от качества дорог. Поэтому ещё с 1947 г. неоднократно поднимался вопрос о переводе системы М-31А на гусеничный ход. Тактико-технические требования на разработку гусеничной боевой машины БМ-24Т были утверждены командующим артиллерией только 14 декабря 1950 г., а боевая машина на базе тягача АТ-С была принята на вооружение в 1956 г. Боевая машина БМ-24Т поступила на вооружение танковых корпусов Советской Армии. Согласно Постановлению Совмина СССР от 7 мая 1947 г. головным разработчиком комплекса ДРСП-1 в составе 200-мм реактивного снаряда, взрывателя и боевой машины назначался НИИ-1 Министерства сельскохозяйственного (!) машиностроения.

Войсковые испытания системы ДРСП-1 были проведены на ГЦП в Капустином Яре с 15 ноября по 25 декабря 1951 г. Комиссия по испытаниям системы рекомендовала принять её на вооружение и переименовать следующим образом: система МД-20, боевая машина БМД-20, снаряд МД-20, взрыватель ВД-20.

Постановлением Совмина № 4965–1236 от 22 ноября 1951 г. реактивный снаряд ДРСП-1 был принят на вооружение под индексом МД-20Ф. Этим же Постановлением была принята на вооружение боевая машина БМД-20, созданная в СКБ Миноборонпрома под руководством В. П. Бармина.

Стабилизация снаряда МД-20Ф в полёте обеспечивалась четырёхкрыльевым стабилизатором. Эксцентриситет тяги ракетного двигателя компенсировался вращением снаряда вокруг своей оси за счёт тяги периферийных сопел двигателя.

Калибр направляющих, мм — 201

Число направляющих — 4

Вес артиллерийской части, кг — 2400

Вес боевой машины, кг:

без снарядов и расчёта — 7455

со снарядами и расчётом — 8700

Минимальное время полного залпа, с — 6

Время перехода из походного положения в боевое (без заряжания), мин — 1,5–2

Время заряжания, мин — 4–5

Калибр, мм — 200

Индекс снаряда — Ф-951

Баллистический индекс — ТС-61

Длина снаряда с взрывателем, мм — 3040

Вес окончательно снаряжённого снаряда, кг — 194

Вес взрывчатого вещества, кг — 30,08

Скорость схода снаряда с направляющей, м/с — 22–34

Дальность стрельбы при нормальных условиях, м — 18 750

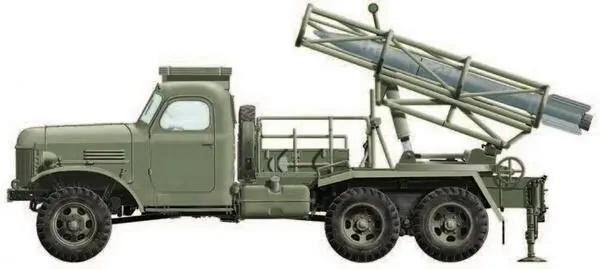

БМД-20Ф на шасси ЗИС-151 состояли на вооружении инженерных бригад РВГК. В дивизионе 19 боевых машин. БМД-20 поставлялись Северной Корее, Кубе и Эфиопии.

Ракеты «Град» произвели революцию в системах залпового огня. Увы, история создания этого оружия практически неизвестна отечественному читателю. Посему об этом придётся сказать пару слов.

В 1943–1944 гг. в Германии была создана неуправляемая зенитная ракета «Тайфун». По своим весогабаритным характеристикам она была близка к советской «Катюше» (М-13). Несколько образцов ракет «Тайфун» P и F стали трофеями Красной армии. В советской оккупационной зоне Германии был создан НИИ «Берлин». КБ-5 института (иногда его называли 5-м отделом) занималось германскими пороховыми реактивными снарядами.

К 1960 г. калибр изделия уже возрос со 115 до 122 мм. А сама система получила обозначение «Град». Новый снаряд стабилизировался как хвостовым оперением, так и вращением. Точнее, вращательное движение, поскольку оно было крайне мало — десятки оборотов в секунду, не создавало достаточного гироскопического эффекта, но зато компенсировало отклонение силы тяги двигателя. Таким образом, исключалась важнейшая причина рассеивания снарядов. Для того чтобы использовать трубчатые направляющие, крылья оперения были сделаны складывающимися. Такая система стабилизации оказалась близкой к оптимальной и была принята для последующих систем большего калибра «Ураган» и «Смерч».

При этом в конструкцию ракеты было внесено важное новшество — раскрываемое при старте оперение, что позволило запихнуть снаряд в 122-мм открытую трубу.

Первоначально (ещё в 1950-х годах) в качестве боевой машины новой РСЗО рассматривались варианты на базе СУ-100П с 30 направляющими (весом 24 т) и ЯМЗ-214 (затем КрАЗ-214) с 60 направляющими. Длительность залпа составляла 10–12 с. Скорость боевой машины достигала 40 км/ч.
